Mobile tirak™-Winde
Die Mobile tirak™-Winde ist mit den folgenden Sicherheitseinrichtungen ausgestattet:
- Endschalter zur beliebigen Begrenzung des Hub- oder Zugweges. Die Einstellung erfolgt durch eine entsprechende
Befestigung der auslösenden Seilklemme am Zugseil.
- Seilenden-Schalter: schaltet ab, sobald das Seilende aus dem Seilspeicher ausläuft, und bevor es die Winde
erreicht. Sie können das Seil also nicht aus Versehen ausfahren.
- Phasenfolgerelais und CEE-Stecker mit Phasenwender.
- Überlast-Schalter ab 1 t Tragfähigkeit serienmäßig, sonst auf Wunsch.
Die Mobile tirak™-Winde ist das Ideale Hebezeug bei häufig wechselndem Einsatzort.
Die Winde ist kleiner, leichter und preiswerter als Krane und Trommelwinden vergleichbarer Zugkraft und Reichweite.
Bis zu 3 Tonnen können Sie im direkten Zug heben, ein Mehrfaches, wenn Sie das Seil nach dem Flaschenzug- prinzip
einscheren.
Die „Mobile Winde” ist die logische Komplettierung des tirak® mit einer Speichervorrichtung für das
„hinter der Winde” unbelastet auslaufende Seil, damit dieses nicht im Weg ist oder gar beschädigt werden
kann.
Dabei werden die drei Hauptvorteile keineswegs verschenkt.
- Das auslaufende Seil wird so platz- und gewichtsparend verstaut, daß Sie immer noch Platz, Gewicht und Kosten
sparen im Vergleich zu einem Kran oder einer schweren Trommelwinde gleicher Zugkraft und Reichweite.
- Der Seilspeicher der mobilen tirak™-Winde bietet eine Seilaufnahme von bis zu 800 m. Mit diesem
Aktionsradius, ist praktisch jedes Hubproblem spielend zu lösen.
- Und das Eigengewicht bietet einen konkurrenzlosen Vorteil gegenüber einer Trommelwinde gleicher
Tragfähigkeit und Reichweite.
Standardmäßig werden die Mobilen tirak™-Winden mit Drucktastensteuerung für 1 oder 2
Geschwindigkeiten ausgestattet. Sollen zwei oder mehr tirak®-Winden von einer Stelle bedient werden, kommen
Zentralsteuerungen zum Einsatz, mit der einzelne Winden oder alle zusammen angesteuert werden. Die Mobilen tirak™-Winden
werden auf Wunsch auch mit Funkfernsteuerung ausgerüstet.
Geräte zum Materialtransport Typ A
Standrahmen mit automatischem Seilspeicher.
Endschalter für ein-/auslaufendes Seil.
| A |
Tragfähig-
keit |
Max. Seil-
länge |
Seil.-
Geschw. |
Leistung |
Seil-Ø |
Gewicht
ohne Seil |
Abmessungen |
Artikel-Nr. |
Preis
ohne Seil |
| L |
B |
H |
| kg |
m |
m/min 2) |
kW |
mm |
ca. kg |
mm |
mm |
mm |
|
EUR |
| 300 |
60 |
9 |
0,5 |
8 |
60 |
660 |
450 |
480 |
188909/39389 |
6.265,- |
| 18 |
1,1 |
60 |
188919/39389 |
6.528,- |
| 500 |
60 |
4,5 |
0,5 |
8 |
75 |
800 |
500 |
550 |
188929/39399 |
7.885,- |
| 9 |
0,9 |
75 |
188939/39399 |
7.332,- |
| 4,5/9 |
0,5/0,9 |
85 |
188949/39399 |
8.587,- |
| 4,5/18 |
0,5/1,8 |
85 |
188959/39399 |
8.992,- |
| 9/18 |
0,9/1,8 |
85 |
188969/39399 |
8.398,- |
| 800 |
60 |
4,5 |
0,75 |
8 |
80 |
800 |
500 |
550 |
188979/39399 |
8.381,- |
| 9 |
1,5 |
80 |
188989/39399 |
8.113,- |
| 4,5/9 |
0,75/1,5 |
85 |
188999/39399 |
9.322,- |
| 4,5/18 |
0,75/3,0 |
105 |
189009/39399 |
10.264,- |
| 9/18 |
1,5/3,0 |
85 |
189019/39399 |
8.923,- |
| 980 |
50 |
4,5 |
0,9 |
9 |
85 |
800 |
500 |
550 |
189029/34398 |
8.552,- |
| 9 |
1,8 |
80 |
189039/34398 |
8.273,- |
| 4,5/9 |
0,9/1,8 |
90 |
189049/34398 |
9.488,- |
| 4,5/18 |
0,9/3,6 |
105 |
189059/34398 |
10.440,- |
| 9/18 |
1,8/3,6 |
90 |
189069/34398 |
9.762,- |
| 1500 3) |
40 |
9 |
2,8 |
10 |
85 |
800 |
500 |
550 |
189079/39399 |
8.872,- |
| 3000 3) |
110 |
6 |
3,8 |
14 |
200 |
990 |
690 |
850 |
189089/30188 |
16.544,- |
| 12 |
7,5 |
225 |
189099/30188 |
16.823,- |
1) 400 V Drehstrom, 50 Hz
2) Stufenlos regelbare Geschwindigkeit und Funkfernsteuerung auf Anfrage
3) mit Überlastabschaltung
Geräte zum Materialtransport Typ B
Standrahmen mit direkt vom Tirak angegetriebenem Seilwickler.
Endschalter für ein-/auslaufendes Seil.
| B |
Tragfähig-
keit |
Max. Seil-
länge |
Seil.-
Geschw. |
Leistung |
Seil-Ø |
Gewicht
ohne Seil |
L |
B |
H |
Artikel-Nr. |
Preis
ohne Seil |
| kg |
m |
m/min 2) |
kW |
mm |
ca. kg |
mm |
mm |
mm |
|
EUR |
| 500 |
500 |
4,5 |
0,5 |
8 |
115 |
870 |
640 |
750 |
189109/32588 |
9.032,- |
| 9 |
0,9 |
115 |
189119/32588 |
8.832,- |
| 4,5/9 |
0,5/0,9 |
125 |
189129/32588 |
9.699,- |
| 4,5/18 |
0,5/1,8 |
125 |
189139/32588 |
10.212,- |
| 9/18 |
0,9/1,8 |
125 |
189149/32588 |
9.522,- |
| 800 |
500 |
4,5 |
0,75 |
8 |
120 |
870 |
640 |
750 |
189159/32588 |
10.076,- |
| 9 |
1,5 |
120 |
189169/32588 |
9.853,- |
| 4,5/9 |
0,75/1,5 |
125 |
189179/32588 |
11.028,- |
| 4,5/18 |
0,75/3,0 |
145 |
189189/32588 |
11.952,- |
| 9/18 |
1,5/3,0 |
125 |
189199/32588 |
11.296,- |
| 980 |
400 |
4,5 |
0,9 |
9 |
125 |
870 |
640 |
750 |
189219/32598 |
10.286,- |
| 9 |
1,8 |
120 |
189229/32598 |
10.127,- |
| 4,5/9 |
0,9/1,8 |
130 |
189239/32598 |
11.211,- |
| 4,5/18 |
0,9/3,6 |
145 |
189249/32598 |
12.152,- |
| 9/18 |
1,8/3,6 |
130 |
189259/32598 |
11.490,- |
| 1500 3) |
350 |
9 |
3,8 |
10 |
130 |
870 |
640 |
750 |
189269/32598 |
11.017,- |
1) 400 V Drehstrom, 50 Hz
2) Stufenlos regelbare Geschwindigkeit und Funkfernsteuerung auf Anfrage
3) mit Überlastabschaltung

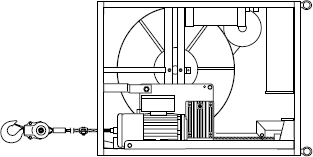

Geräte zum Materialtransport Typ C
Standrahmen mit elektrisch angetriebenem Seilwickler.
Endschalter für ein-/auslaufendes Seil.
| C |
Tragfähig-
keit |
Max. Seil-
länge |
Seil.-
Geschw. |
Leistung |
Seil-Ø |
Gewicht
ohne Seil |
L |
B |
H |
Artikel-Nr. |
Preis
ohne Seil |
| kg |
m |
m/min 2) |
kW |
mm |
ca. kg |
mm |
mm |
mm |
|
EUR |
| 3000 3) |
800 |
6 |
3,8 |
14 |
550 |
1510 |
980 |
980 |
189279/34328 |
28.374,- |
| 12 |
7,5 |
550 |
189289/34338 |
29.224,- |
1) 400 V Drehstrom, 50 Hz
2) Stufenlos regelbare Geschwindigkeit und Funkfernsteuerung auf Anfrage
3) mit Überlastabschaltung
Drehungsfreie Seilefür Mobile Tirak-Winden.
| Seil-Ø |
Art.-Nr. |
Preis je Meter |
Mit Spitze versehen und Wirbelhaken ankauschen |
| mm |
|
EUR |
EUR/Stück |
| 8 |
70829/12301 |
6,20 |
118,60 |
| 9 |
71519/15461 |
7,40 |
118,60 |
| 10 |
71549/16461 |
10,70 |
118,60 |
| 14 |
71829/16631 |
17,20 |
118,60 |

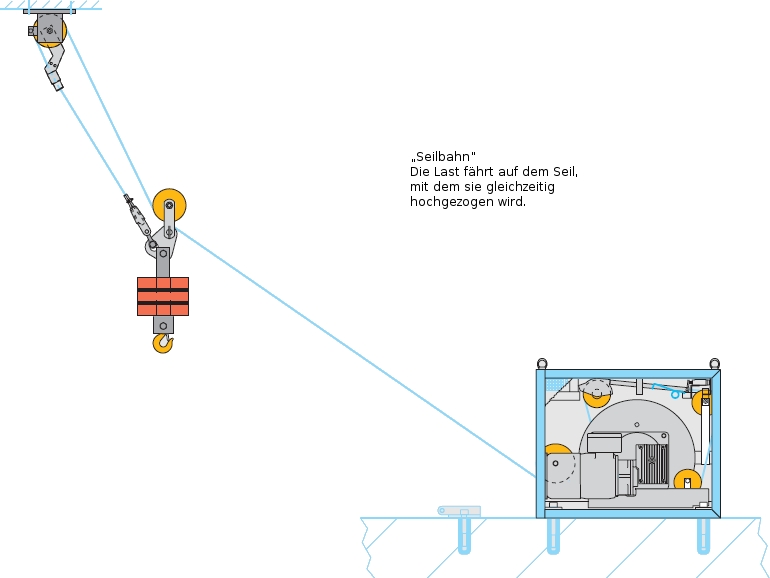

Einsatzbeispiele
 |
| Zur
Verankerung binden Sie die Winde einfach an einem Festpunkt an. Mit
einem Seilstropp, einer Kette oder ähnlichem. |
|
 |
Die Winde richtet sich von ganz alleine in Zugrichtung aus.
Und anders als bei einer Trommelwinde ist die Zugrichtung wegen des
feststehenden Seileinlaufes immer gleich.
Auch Zugkraft und Geschwindigkeit bleiben stets konstant. |
|
 |
 |
Zum Heben verankern Sie die Winde an einer beliebigen Stelle und
führen das Seil über eine oder mehrere Umlenkrollen. |
|
|
 |
Und wenn die Nutzkraft einmal im direkten Zug nicht ausreicht? Dann vervielfältigen Sie sie durch Einscheren des Zugseils nach dem
Flaschenzugprinzip.
Doppelte Nutzkraft bedeutet allerdings eine Halbierung der Seilgeschindigkeit. |
|
 |
 |
Oder noch einfacher: Wenn Sie durch die Öffnung einer
tragfähigen Wand oder Decke ziehen wollen: stellen Sie die Winde einfach dahinter bzw. oben drauf! |
|
 |
 |
Fall Sie durch ein Gitterrost ziehen wollen, durch das der Seilhaken nicht
paßt: Stellen Sie die Winde darauf, und lassen Sie das Seil durch den Rost einlaufen. |
|
|
