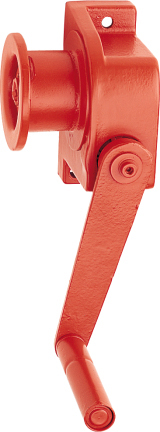

Schneckenrad-Handwinde Figur 430/91


Schneckenrad-Handwinde Figur 430/91
Hersteller-Katalog Seilwinde Figur 430/91
Katalog
Bedienungsanleitung Seilwinde Figur 430/91
Bedienungsanl.
Diese Winde kann für unterschiedliche Seildurchmesser geliefert werden, wodurch sie für verschiedene Seilzugkräfte bzw. Seilaufnahmen einsetzbar ist. Wenn bei einer Bestellung nicht die Seilzugkraft oder der Seildurchmesser angegeben ist, wird die Winde standardmäßig mit einer Beschilderung von 250 daN Seilzugkraft und 5 mm Drahtseildurchmesser ausgestattet.
Die Winde vom Typ 430/91 ist äußerst robust, langlebig und dank des Schneckenradgetriebes extrem kompakt gebaut. Das Graugussgehäuse macht die Winde witterungs- und korrosionsbeständig. Schneckenrad und Schnecke sind aus hochwertigem Vergütungsstahl gefertigt und präzise aufeinander eingespielt. Hierdurch wird die Kurbelkraft an der Winde auf ein Mindestmaß minimiert. Die Wellen liegen in Gleitlagern, die über Schmiernippel leicht gewartet werden können. Das Schneckengetriebe ist selbsthemmend und hält die Last sicher in jeder Stellung. Durch den großen Trommeldurchmesser wird die Seilhaltbarkeit erhöht und so für einen schonenden Betrieb gesorgt.

Seilzugfähigkeit 1. Lage 125 kg 250 kg 300 kg
Seil-Durchmesser  3 mm 4 mm 5 mm
Seilaufnahme 1. Lage 3,2 m 2,3 m 1,8 m
Seilaufnahme insgesamt 11,4 m 8,8 m -
Kurbelkraft 5,5 daN 11,5 daN 14,0 daN
Trommel Ø 70 mm 70 mm 70 mm
Gewicht ohne Seil 5,5 kg 5,5 kg 5,5 kg
Preis* mit Kurbel 400,95 EUR 400,95 EUR 400,95 EUR
Mehrpreis für Kurbel mit Klappgriff 11,00 EUR
/Hadef/Seilwinde/Figur_430_91.php
Typ Preis
Schneckenrad-Handseilwinde Figur 430/91Seilzugfähigkeit 1. Lage 125 kg
max. Seilaufnahme 11.4 m, Seildrm. 3 mm
400,95 EUR
Schneckenrad-Handseilwinde Figur 430/91Seilzugfähigkeit 1. Lage 250 kg
max. Seilaufnahme 8.8 m, Seildrm. 4 mm
400,95 EUR
Schneckenrad-Handseilwinde Figur 430/91Seilzugfähigkeit 1. Lage 300 kg
max. Seilaufnahme 1.8 m, Seildrm. 5 mm
400,95 EUR

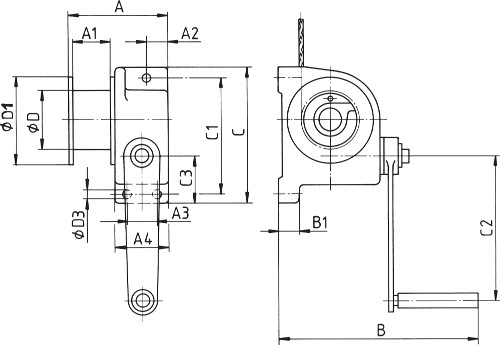

Abmessungen: Figur 430/91


Skizze hadef Seilwinde Figur 430/91
Tragkraft Abmessungen in mm
A A1 A2 A3 A4 B B1 C C1 C2 C3 ØD ØD1 ØD2
125 - 300 kg 115 48 26 36 60 245 25 165 140 190 56 70 105 11

Zubehör


Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 30,80 39,60 48,40 57,20 66,00 74,80 83,60 92,40 101,20 110,00
Seil-Ø 4 mm 33,55 45,10 56,65 68,20 79,75 91,30 102,85 114,40 125,95 137,50
Seil-Ø 5 mm 35,20 48,40 61,60 74,80 88,00 101,20 114,40 127,60 140,80 154,00

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 3 mm Ø 4 mm Ø 6 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 3 mm 48,29 64,79 81,29 97,79 114,29 130,79 147,29 163,79 180,29 196,79
Seil-Ø 4 mm 54,34 76,89 99,44 121,99 144,54 167,09 189,64 212,19 234,74 257,29
Seil-Ø 5 mm 66,22 97,02 127,82 158,62 189,42 220,22 251,02 281,82 312,62 343,42

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 3 mm Ø 4 mm Ø 6 mm
