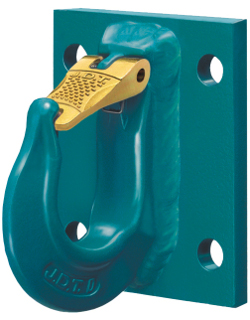

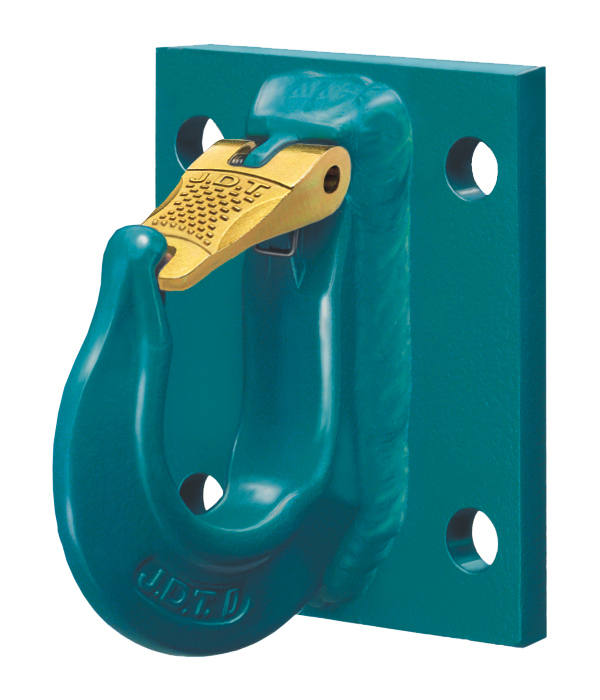

Haken zum Anschrauben AHKG

Haken zum Anschrauben AHKG


ENORM - Güteklasse 10

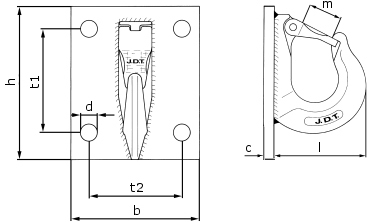

Abmessungen des Haken zum Anschrauben AHKG
Typ Tragfähig-
keit [t]
Abmessungen [mm] Gewicht
[kg]
Artikel-Nr. Preis
[EUR]
a* b c d h l m t1 t2
ENORM AHKG 6 1,4   M12 100 10 13 100 66 22 60 70 1,1 03628-06000
ENORM AHKG 8 2,5   M12 110 10 13 135 85 29 75 80 1,76 03628-08000
ENORM AHKG 10 4,0   M16 130 12 17 155 110 36 100 95 3,2 03628-10000
ENORM AHKG 13 6,7   M20 160 15 22 185 135 45 120 110 5,8 03628-13000
ENORM AHKG 16 10,0   M24 180 15 26 220 140 50 150 120 8 03628-16000

* Schrauben müssen mindestens der Güteklasse 8.8 entsprechen

Allgemeine Grundsätze zur Benutzung

Die Haken sind im Sinne der EG-Maschinenrichtlinie 2006/42/EG Lastaufnahmemittel, die als anzumontierende Haken an, z.B. Traversen, dienen.
Sie sind somit Bauteile, die das Ergreifen der Last ermöglichen.
Das Herabfallen von Lasten, verursacht durch das Versagen und/oder falsche Benutzung von Lastaufnahmemittln oder deren Bestandteile, birgt eine indirekte Gefahr für Leib oder Gesundheit der Personen, die sich im Gefahrenbereich von Hebevorgängen aufhalten. Diese Betriebsanleitung enthält diejenigen Punkte in Bezug auf die sichere Benutzung verbunden mit Hinweisen zur richtigen Montage der Haken. Vor der Anwendung der Haken müssen die beauftragten Personen durch Sachkundige unterwiesen werden.
Die Haken sind nach der Montage sowie mindestens einmal jährlich durch einen Sachkundigen zu überprüfen (siehe auch EN 818-6). Vor jedem Gebrauch müssen die Haken auf festen Schraubensitz, Anrisse, Verformung, starke Korrosion überprüft werden.
Der Prüfungskoeffizient für die statische Prüfung beträgt 2,5 x (WLL x 9.81) in kN. Nach Entfernung der Last dürfen bei der statischen Prüfung keine Schäden aufgetreten sein.

Allgemeine Montageanweisung

Bei der Montage ist die Hakenposition so auszuwählen, dass eine plane Anlagefläche zur Aufnahme der zu erwartenden Krafteinleitung geeignet ist. Dabei sind die allgemeinen Konstruktions- und Sicherheitsregeln und Empfehlungen für das Anschlagen von Lasten zu beachten.Die Haken sind so anzubringen, dass
  • der Haken möglichst in Zugrichtung ausgerichtet ist. Seitliche Abweichungen bis 15° zu jeder Seite sind tolerierbar.
  • sie leicht und ohne Behinderung zum An- und Aushängen des Anschlagmittels erreicht werden können.
  • keine Gefahrenstellen (Quetschstellen, Scherstellen, Fang- oder Stossstellen) entstehen, die die anschlagende Person oder den Transport gefährden oder behindern.
  • unzulässige Beanspruchungen z.B. durch außermittigen Lastangriff und dadurch ungleichmäßige Lastverteilung unter Berücksichtigung des Schwerpunktes der Last (siehe auch EN 818-6) vermieden wird.
  • die Anzahl und Anordnung der Haken so gewählt wird, dass die Last beim Transport ihre Lage nicht unvorhergesehen verändern kann.

Haken zum Anschrauben

Bei der Montage ist die Hakenposition so auszuwählen, dass eine plane Anlagefläche zur Aufnahme der zu erwartenden Krafteinleitung geeignet ist. Dabei sind die allgemeinen Konstruktions- und Sicherheitsregeln und Empfehlungen für das Anschlagen von Lasten zu beachten.Die Haken sind so anzubringen, dass
  • die Haken mit Schraubenschlüssel (DIN 894) bis zur bündigen Anlage an der Auflagefläche angezogen werden. Die Anziehdrehmomente nach Tabelle 1 sind zu beachten.
  • die richtige Schraubengröße, Gewindegröße und Einschraublänge beachtet wird. Bei Sacklochbohrungen muss die Gewindetiefe das mindestens 1,1-fache der Einschraublänge betragen. Der Anschraubsattel dient auch als Anreißschablone.
  • als Mindesteinschraublänge von uns empfohlen wird:
> in Stahl 1 x  d
> in Guss 1,25   x  d   bei Gussfestigkeiten < 200 MPa mindestens   1,5  x  d
> in Aluminium 2 x  d
> in Aluminium-Magnesiumlegierung 2,5 x  d


Bei der Verwendung der Schrauben der Festigkeitsklasse 8.8 müssen die Tragfähigkeiten bei Temperatureinfluss entsprechend den Vorgaben in der Tabelle 2 berücksichtigt werden.


Tabelle 1
Nenngröße
Anziehdrehmoment
Nm
M 12 70
M 16 160
M 20 340
M 24 600

Tabelle 2
Temperatureinsatz
WLL
Schraube 8.8
-20 bis +100 ohne Abzug
+100 bis +200 minus 15%
+200 bis +250 minus 20%
+250 bis +300 minus 35%
>300 nicht mehr zulässig


Tragfähigkeit

Die jeweilige Hakennenngröße ist im Haken eingeschmiedet. Die Tragfähigkeit des Hakens ist gleich der zugehörigen Kettennenngröße. Bei unsymmetrischer Lastverteilung gelten für die 2- bis 4-strängigen Anschlagarten die Tragfähigkeiten wie für 1-strängige Anschlagart.
