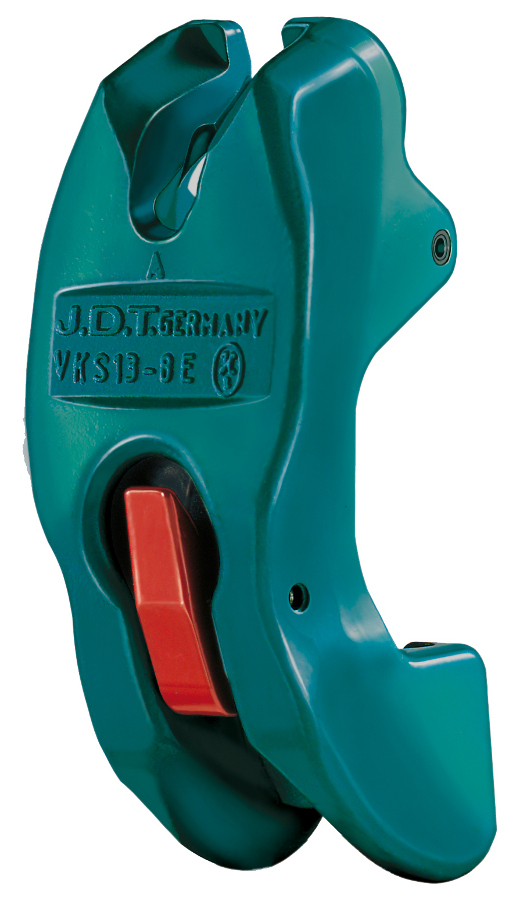

Verkürzungsklaue mit Sicherheitsstift VKS-V

Verkürzungsklaue Typ VKS-V

ENORM - Güteklasse 10
Verkürzungselement mit Sicherungsstift

Verkürzungsklauen mit Verriegelung erfüllen bereits die Anforderungen der Vorlage DIN 5691-2 : 2007-04		 Abmessungen des Verkürzungsklaue mit Sicherheitsstift VKS-V
Typ Tragfähig-
keit [t]		 Abmessungen [mm] Gewicht
[kg]		 Artikel-Nr. Preis
[EUR]
a b
ENORM VKS-V 6 1,4   46 121 0,78 03716-06000 46,90
ENORM VKS-V 8 2,5   54 112 0,85 03716-08000 55,20
ENORM VKS-V 10 4,0   66 139 1,5 03716-10000 62,20
ENORM VKS-V 13 6,7   82 177 2,9 03716-13000 92,00
ENORM VKS-V 16 10,0   103 220 5,1 03716-16000 137,20

Hinweise zur Bedienung
Verkürzungsklaue mit Sicherheitsstift VKS-V Verkürzungsklaue mit Sicherheitsstift VKS-V Verkürzungsklaue mit Sicherheitsstift VKS-V Verkürzungsklaue mit Sicherheitsstift VKS-V Verkürzungsklaue mit Sicherheitsstift VKS-V
  1. Die Verkürzungsklaue mit dem oberen Schlitz der Gabel in die Kette einklinken.
  2. Den mitgelieferten Spannstift durch die Bohrungen treiben. Dieser muß bündig mit den Bohrungen fluchten. Das untere Kettenglied in die Kettentasche einhängen.
  3. Der Schnäpper verhindert nun das unbeabsichtigte Aushängen der Kette aus der Verkürzungklaue.
  4. Zum Einkürzen auf die gewünschte Länge das entsprechende Kettenglied in die Tasche der Verkürzungsklaue einführen.
  5. Zum Aushängen der Kette den Schnäpper betätigen und die Kette aus der Kettentasche ziehen.

Verboten
Verkürzungsklaue mit Sicherheitsstift VKS-V Verkürzungsklaue mit Sicherheitsstift VKS-V Verkürzungsklaue Kette verdreht VKS-V
  1. Die Kette muß immer in der unteren Kettentasche eingehängt sein.
  2. Diese Art ist verboten.
  3. Niemals die Kette über das obere Ende der Tasche belasten. Bei dieser Art der Verkürzung läuft der Kraftfluss nicht senkrecht durch die Verkürzungsklaue. Die Tasche kann aufgebogen werden. Das Ketteglied wird auf Biegung beansprucht.
