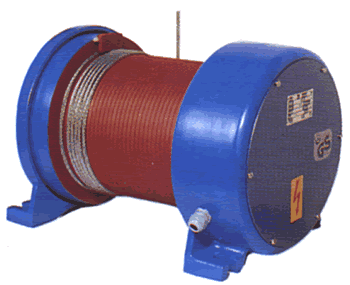

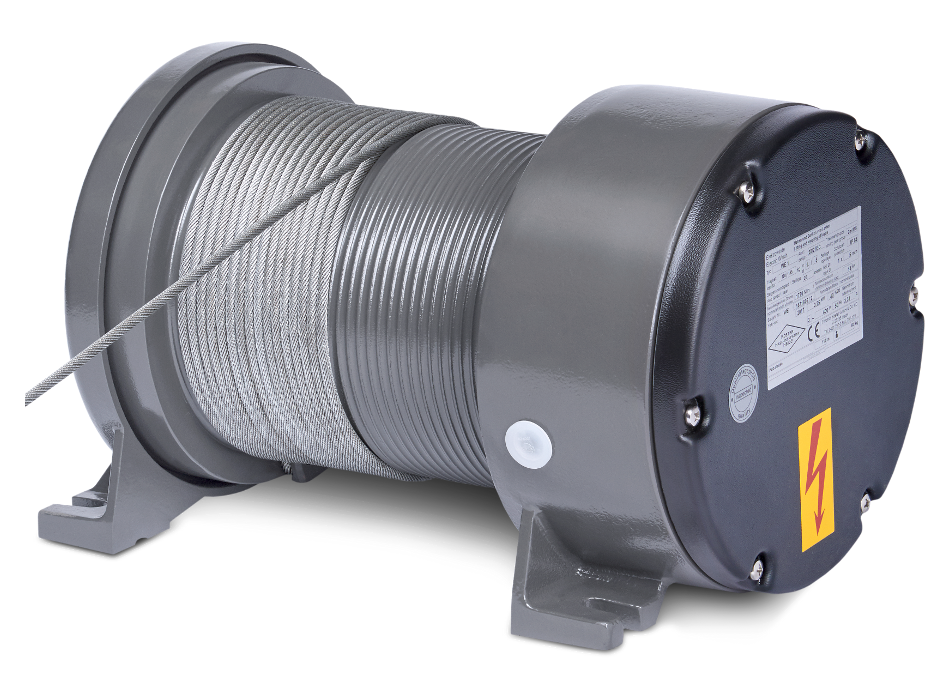

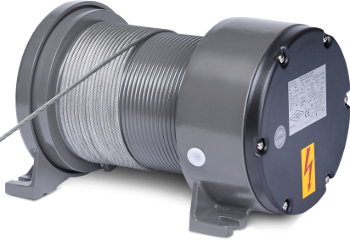

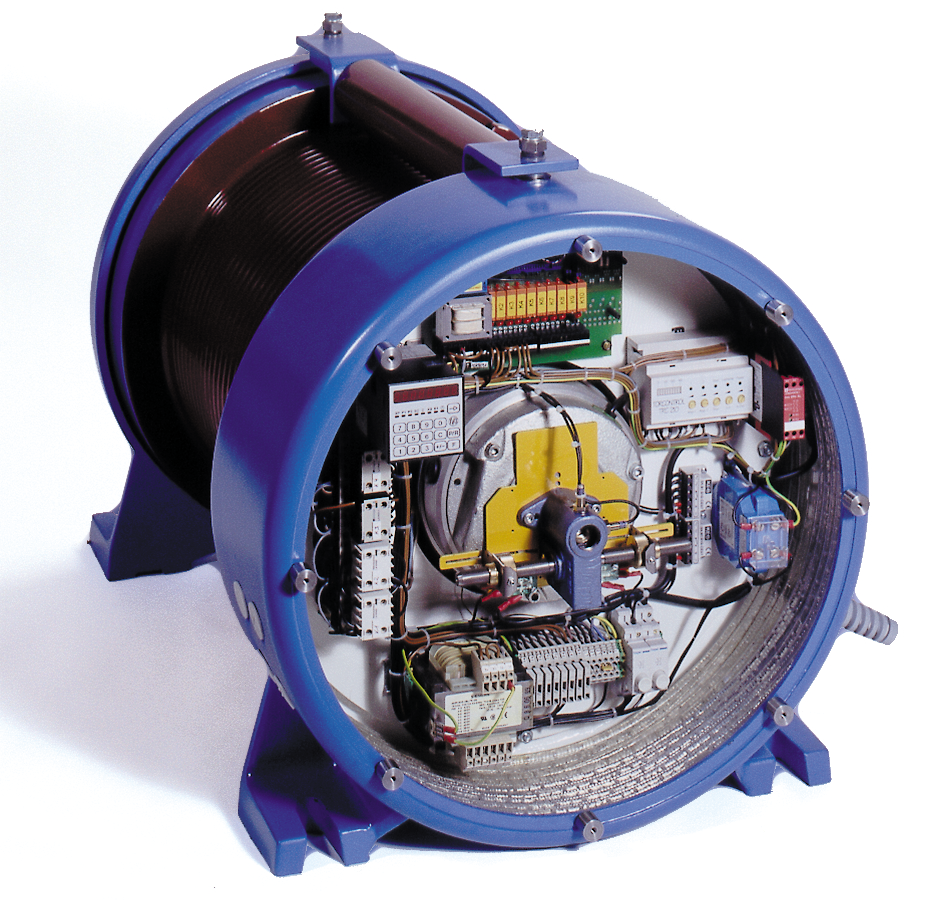

Seilwinde WE 1 - WE 20

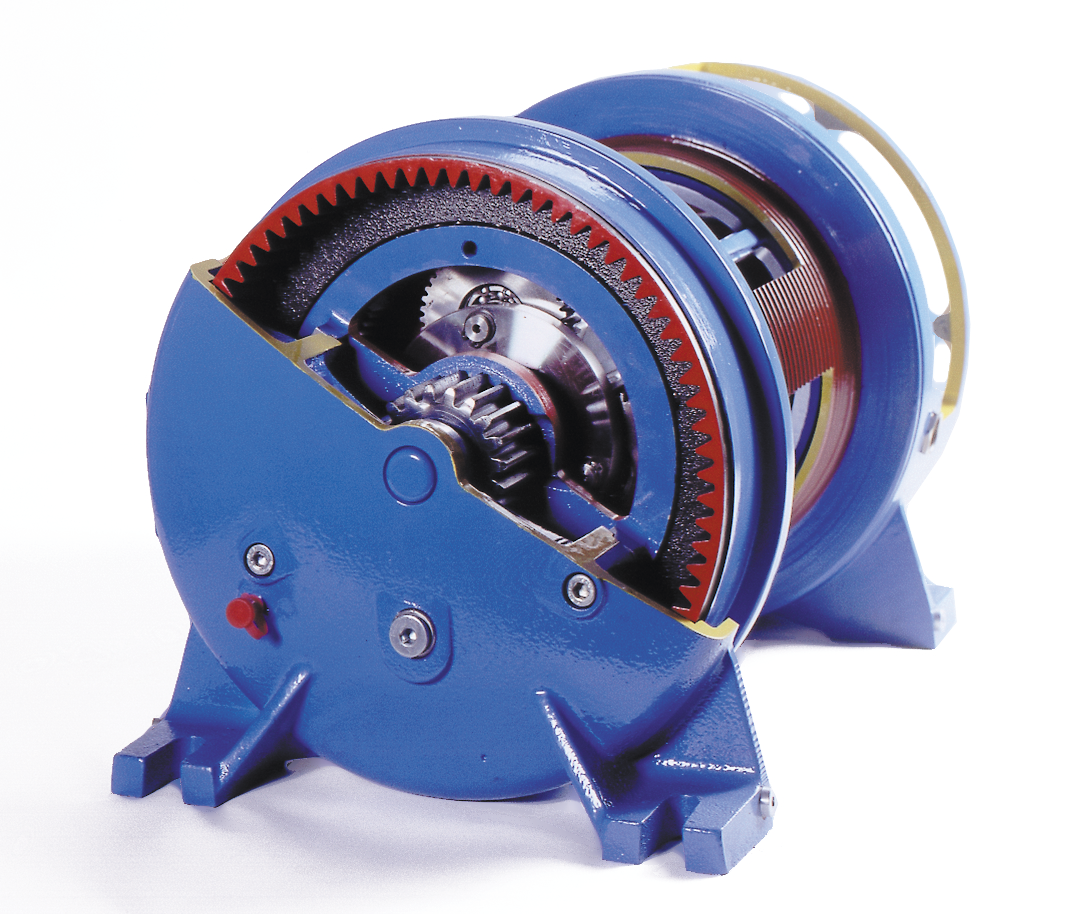

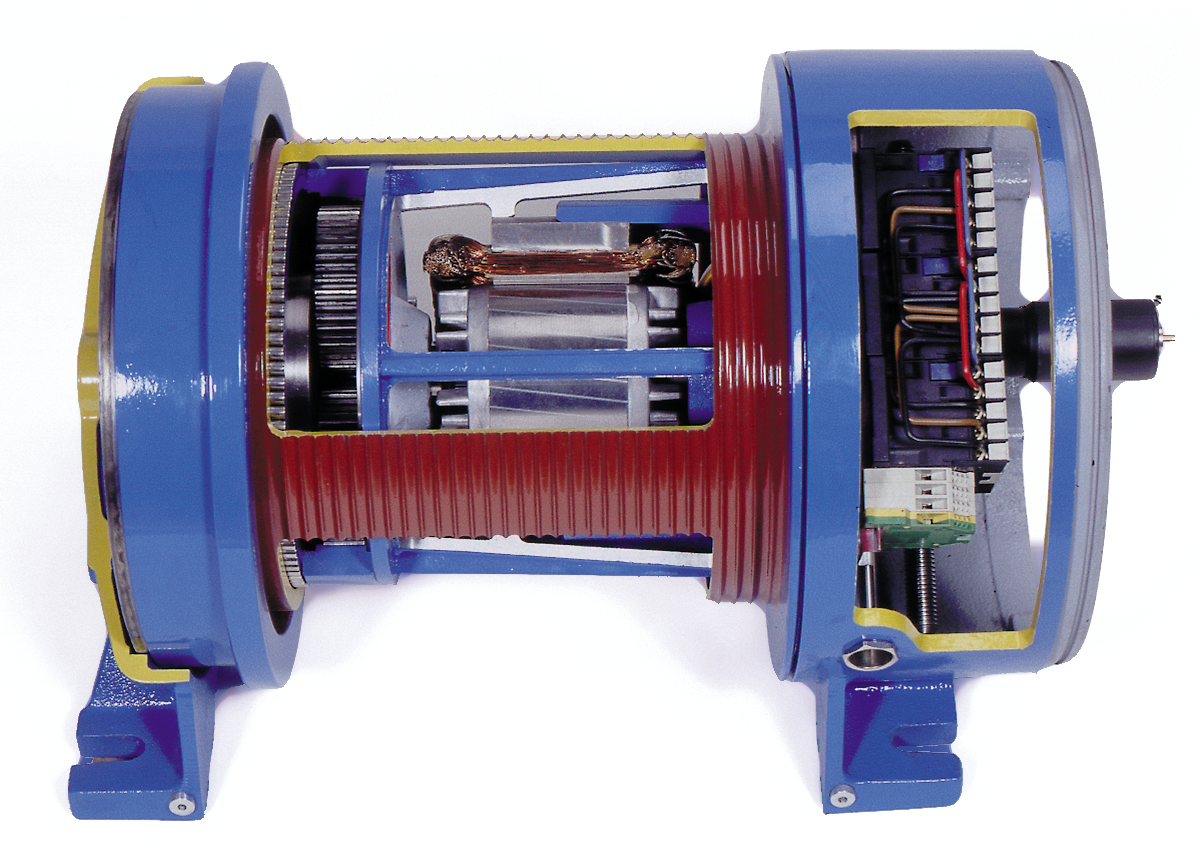

Der in der Seiltrommel angeordnete Einbaubremsmotor
ermöglicht eine extrem kompakte Bauform.
Die äußerst robuste Ausführung ist wartungsarm
und gewährleistet eine lange Lebensdauer. Der Drahtseilabgang
ist nach allen Richtungen möglich. Die Elektroseilwinde ist
vollkommen gekapselt (Schutzart IP 54) und hierdurch witterungsbestängig.
Größte Sicherheit durch Überdimensioniertes Bremssystem.
Der große Trommeldurchmesser mit gedrehten Seilrillen schont das Drahtseil.
Der einstellbare Hubbegrenzung-Spindelendschalter ist für Hubwinden zwingend erforderlich und läßt sich auf Wunsch integrieren.
Der Schutz des Motors bzw. dessen Wicklung vor Überhitzung kann über einen Termoschalter realisiert werden.
| Standardausführung Triebwerkgruppe: 2m |
| Ausführung |
Traglast¹ |
Seilge- schwindig- keit |
Motorleistung bei 40% ED 120 Schaltungen/Std. |
Preis * |
Hubbe- grenzung |
Über- Ülastschutz |
Hängetaster mit 3 m Steuerkabel |
| kg |
m/min |
kW |
EUR |
EUR |
EUR |
EUR |
| WE1 |
10/2 |
100 |
36 |
0,75 |
2.813,36 |
319,70 |
Preis auf Anfrage |
267,50 |
| 10/4 |
160 |
18 |
0,55 |
2.813,36 |
319,70 |
267,50 |
| 10/6 |
160 |
12 |
0,37 |
2.813,36 |
319,70 |
267,50 |
| 10/8 |
160 |
9 |
0,27 |
2.813,36 |
319,70 |
267,50 |
| 20/2 |
180 |
20 |
0,75 |
2.813,36 |
319,70 |
267,50 |
| 20/4 |
250 |
10 |
0,55 |
2.813,36 |
319,70 |
267,50 |
| 20/6 |
250 |
6 |
0,37 |
2.813,36 |
319,70 |
267,50 |
| 20/8 |
250 |
5 |
0,27 |
2.813,36 |
319,70 |
267,50 |
| Ausführung |
Traglast¹ |
Seilge- schwindig- keit |
Motorleistung bei 40% ED 120 Schaltungen/Std. |
Preis |
Hubbe- grenzung |
Über- lastschutz |
Hängetaster mit 3 m Steuerkabel |
| kg |
m/min |
kW |
EUR |
EUR |
EUR |
EUR |
| WE5 |
10/4 |
500 |
18 |
1,9 |
3.634,18 |
396,30 |
Preis auf Anfrage |
267,50 |
| 10/6 |
500 |
12 |
1,3 |
3.634,18 |
396,30 |
267,50 |
| 10/8 |
500 |
9 |
0,88 |
3.634,18 |
396,30 |
267,50 |
| 20/4 |
250 |
34 |
1,9 |
3.634,18 |
396,30 |
267,50 |
| 20/6 |
250 |
22 |
1,3 |
3.634,18 |
396,30 |
267,50 |
| 20/8 |
250 |
17 |
0,88 |
3.634,18 |
396,30 |
267,50 |
| 50/4 |
630 |
4,2 |
0,66 |
4.170,87 |
396,30 |
267,50 |
| 50/6 |
630 |
2,7 |
0,44 |
4.170,87 |
396,30 |
267,50 |
| 50/8 |
630 |
2 |
0,32 |
4.170,87 |
396,30 |
267,50 |
| 60/4 |
380 |
8 |
0,66 |
4.170,87 |
396,30 |
267,50 |
| 60/6 |
380 |
5,5 |
0,44 |
4.170,87 |
396,30 |
267,50 |
| Ausführung |
Traglast¹ |
Seilge- schwindig- keit |
Motorleistung bei 40% ED 120 Schaltungen/Std. |
Preis |
Hubbe- grenzung |
Über- lastschutz |
Hängetaster mit 3 m Steuerkabel |
| kg |
m/min |
kW |
EUR |
EUR |
EUR |
EUR |
| WE10 |
10/4 |
1000 |
18 |
3,9 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 10/6 |
1000 |
12 |
2,5 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 10/8 |
1000 |
9 |
1,8 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 20/4 |
750 |
27 |
3,9 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 20/6 |
750 |
18 |
2,5 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 20/8 |
750 |
13,5 |
1,8 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 30/4 |
500 |
36 |
3,9 |
7.368,35 |
396,30 |
551,40 |
337,90 |
| 50/4 |
1250 |
4,5 |
1,32 |
7.979,18 |
396,30 |
551,40 |
337,90 |
| 50/6 |
1250 |
3 |
0,88 |
7.979,18 |
396,30 |
551,40 |
337,90 |
| 60/4 |
1000 |
6,3 |
1,32 |
7.979,18 |
396,30 |
551,40 |
337,90 |
| 60/6 |
1000 |
4 |
0,88 |
7.979,18 |
396,30 |
551,40 |
337,90 |
| Ausführung |
Traglast¹ |
Seilge- schwindig- keit |
Motorleistung bei 40% ED 120 Schaltungen/Std. |
Preis |
Hubbe- grenzung |
Über- lastschutz |
Hängetaster mit 3 m Steuerkabel |
| kg |
m/min |
kW |
EUR |
EUR |
EUR |
EUR |
| WE20 |
10/4 |
1800 |
21 |
7,8 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 10/6 |
2000 |
14 |
6,1 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 10/8 |
2000 |
10,5 |
4,3 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 10/12 |
2000 |
7 |
2,9 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 20/4 |
1250 |
32 |
7,8 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 20/6 |
1250 |
22 |
6,1 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 20/8 |
1250 |
16 |
4,3 |
13.117,06 |
396,30 |
551,40 |
337,90 |
| 50/4 |
2500 |
4,5 |
2,6 |
13.031,15 |
396,30 |
551,40 |
337,90 |
| 50/6 |
2500 |
3 |
1,7 |
13.031,15 |
396,30 |
551,40 |
337,90 |
1) jeweils bezogen auf die untere Seillänge bei mehreren Seillagen Wickelfaktor beachten!
* exkl. MwSt. zzgl. Versandkosten
Mögliche Sonderausführungen
- Triebwerkgruppe 1 Am (Standard: 2m)
- Abweichende Betriebs- und Steuerspannungen.
- WE 1, WE 5 Ausf. 50/4 und WE 20 Ausf. 56/4 sind mit Einphasen-Wechselstrommotor 230 V 50 Hz lieferbar
- Verlängerte Seiltrommel (bis 3000 mm)
- Kaltleiter-Temperaturfühler als Sicherheit gegen unzulässige Motorerwärmung.
- Erhöhte Schutzart: IP 55, IP 56 oder IP 65.
- Verschiedene Arten der Trommelrillung 1-4rillig.
- Zweite Seilbefestigung an gegenüberliegender Bordscheibe zum Hin- und Herbewegen von Lasten.
- Größere
Seilaufnahmefähigkeit durch Vergrößerung der Trommelbordscheiben.

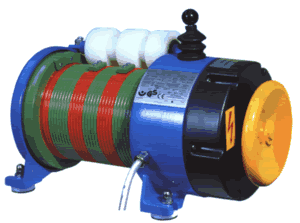

- Mit Bremslüfteinrichtung und Handrad für in Schienen geführte Lastenaufzüge.

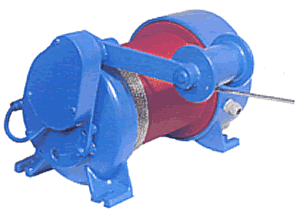

- Mit angebautem Schlaffseilschalter für automatische Abschaltung bei Schlaffseil.
- Mit einschaltbarem Trommelfreilauf als Rangierwinde.
- Mit polumschaltbarem Motor für zwei Geschwindigkeiten.
- Frequenzumrichter für variable Seilgeschwindigkeit.
- Mit Unterflanschlaufkatze als Elektro-Seilzug.
- Mit elektronischem Überlastungsschutz: Winde schaltet bei eingestellter Überlast sofort ab.
- Für Personenbeförderung, zum Beispiel in Silo-Einfahranlagen.
- Ausführung mit Reserve-Handantrieb. Für Bedienung der Winde, zum Beispiel beim Stromausfall.
- Für Bühnen- und Studioeinsatz nach BGV C1 (VBG 70). Fordern Sie unsere Sonderliste an.
Technische Daten
| Drahtseil-Ø und max. nutzbare Drahtseilaufnahme pro Seilstrang bei: 1-seilig gerillter Trommel² |
| |
|
Standardausführung |
|
Winde mit verlängerter Trommel |
| |
für max. 2 Seillagen |
|
mit Bordscheibenring: A0 oder mit Bordscheibenvergrößerung: A1-A3 |
440 mm lang Zusatzbuchstabe:L |
|
bis 3000 mm lang Zusatzbuchstabe:Lx |
| |
Seil-Ø |
1.Lage |
2.Lage |
bei A0 |
bei A1 |
bei A2 |
bei A3 |
1.Lage |
2.Lage |
1.Lage |
2.Lage |
| Ausführung |
mm |
m |
m |
m |
m |
m |
m |
m |
m |
m |
m |
| WE1 |
|
|
|
|
|
|
|
|
|
|
|
| 10/2 11/2 |
5 |
23,0 |
48,2 |
101 |
182 |
340 |
483 |
46,0 |
95,1 |
bis 343 |
bis 700 |
| 10/4 11/4 |
6 |
19,4 |
41,2 |
64 |
109 |
214 |
335 |
39,2 |
81,7 |
bis 294 |
- |
| WE5 |
|
|
|
|
|
|
|
|
|
|
|
| 10/4 11/4 |
8 |
22,2 |
47,3 |
73,5 |
125 |
215 |
352 |
37,6 |
78,8 |
bis 284 |
bis 583 |
| 20/4 21/4 |
6 |
29,2 |
61,2 |
127 |
228 |
426 |
650 |
48,8 |
101 |
bis 365 |
bis 745 |
| 50/4 51/4 |
8 |
22,2 |
47,3 |
73,5 |
125 |
215 |
352 |
37,6 |
78,8 |
bis 284 |
bis 583 |
| WE10 |
|
|
|
|
|
|
|
|
|
|
|
| 10/4 11/4 |
12 |
25,2 |
54,2 |
85 |
146 |
254 |
376 |
- |
- |
bis 246 |
bis 507 |
| 30/4 31/1 |
9 |
34,9 |
73,7 |
198 |
281 |
478 |
700 |
- |
- |
bis 331 |
bis 679 |
| 50/4 51/4 |
12 |
25,2 |
54,2 |
85 |
146 |
254 |
376 |
- |
- |
bis 246 |
bis 507 |
| WE20 |
|
|
|
|
|
|
|
|
|
|
|
| 10/4 11/4 |
16 |
31,8 |
68,5 |
- |
146 |
232 |
327 |
- |
- |
bis 236 |
- |
| 20/4 21/4 |
12 |
43,5 |
91,9 |
140 |
302 |
483 |
613 |
- |
- |
bis 315 |
bis 677 |
| 50/4 51/4 |
18* |
26,3 |
57,4 |
- |
90,3 |
161 |
241 |
- |
- |
- |
- |
| 50/6 51/6 |
18* |
26,3 |
57,4 |
- |
90,3 |
161 |
241 |
- |
- |
- |
- |
2) Bei Angabe der Seilaufnahme sind bereits 2 Reservewicklungen abgezogen worden.
Die max. Seilaufnahme ist errechnet unter Berücksichtigung von 1,5 x Seil-Ø als Bordscheibenüberstand.
* Bei Ausführung nach 1Am
Abmessungen der Standardausführung
|
Abmessungen in mm |
| WE 1 |
WE 5 |
WE 10 |
WE 20 |
| a |
355 |
435 |
572 |
720 |
| b |
220 |
270 |
360 |
460 |
| c |
17 |
25 |
30 |
33 |
| d |
203 |
257 |
330 |
430 |
| d1 |
245 |
325 |
437 |
540 |
| e |
401 |
485 |
648 |
804 |
| f |
275 |
338 |
443 |
556 |
| g |
277 |
350 |
468 |
590 |
| h |
141 |
178 |
238 |
298 |
| k¹ |
452 |
524 |
692 |
861 |
| l |
234 |
274 |
365 |
475 |
| m |
60 |
72 |
102 |
120 |
| n |
55 |
68 |
83 |
96 |
| o |
249 |
275 |
327 |
446 |
| p |
280 |
353 |
472 |
593 |
| q |
203 |
249 |
335 |
415 |
| s* |
M 12 |
M 16 |
M 20 |
M 24 |
| v |
51 |
39 |
44 |
57 |
| w |
23 |
25 |
38 |
38 |
| x |
18 |
27 |
28 |
32 |
| z |
26 |
40 |
51 |
57 |
* Durchgangsschlitz für Schraube
¹ Mindestmaß, Größe abhängig vom Umfang der Elektroausrüstung
Elektrowinde mit verlängerter Trommel

Typ WE 1L, WE1Lx, WE 5L, WE 5Lx, WE 10Lx, WE 20Lx
Elektrowinden mit langer Trommel können mit fast allen Zusatzteilen aus dem Elektrowindenprogramm kombiniert werden. Durch die Anpassung der
Trommellängen können noch größere Seilaufnahmen bei einlagiger Aufwicklung erreicht werden als im Standardprogramm.
Auch die Verschiebewege und die Seilaufnahmen bei mehrseiligem Betrieb können erweitert werden. Siehe auch technische Daten.
Abmessungen der Winde mit langer Trommel
|
WE 1 L |
WE 5 L |
WE 1 Lx |
WE 5 Lx |
WE 10 Lx |
WE 20 Lx |
| a |
561 |
601 |
L+121 |
L+161 |
L+207 |
L+245 |
| b |
220 |
270 |
220 |
270 |
360 |
460 |
| c |
17 |
25 |
17 |
25 |
30 |
33 |
| d |
203 |
257 |
215 |
266 |
350 |
450 |
| d1 |
245 |
325 |
254 |
325 |
437 |
540 |
| e |
607 |
651 |
L+167 |
L+211 |
L+283 |
L+329 |
| f |
275 |
338 |
275 |
338 |
443 |
556 |
| g |
277 |
350 |
277 |
350 |
468 |
590 |
| h |
141 |
178 |
141 |
178 |
238 |
298 |
| k¹ |
658 |
690 |
L+218 |
L+250 |
L+327 |
L+386 |
| l |
440 |
440 |
360-3000 |
400-3000 |
500-3000 |
700-3000 |
| m |
60 |
72 |
60 |
72 |
102 |
120 |
| n |
55 |
68 |
55 |
68 |
83 |
96 |
| p |
280 |
353 |
280 |
353 |
472 |
593 |
| s* |
M12 |
M16 |
M12 |
M16 |
M20 |
M24 |
| v |
51 |
39 |
51 |
39 |
44 |
57 |
| w |
23 |
25 |
23 |
25 |
38 |
38 |
| x |
18 |
27 |
18 |
27 |
28 |
32 |
| z |
26 |
40 |
26 |
40 |
51 |
57 |
* Durchgangsschlitz für Schraube
¹Mindestmaß, Größe abhängig vom Umfang der E-Ausrüstung
Winde mit Schlaffseilschalter
Der angebaute Schlaffseilschalter an der Elektrowinde dient zum Abschalten der Winde, wenn Schlaffseil auftritt. Die Abschaltung wird durch eine
auf dem Drahtseil liegende Rolle ausgelöst. Der normale max. Abschaltweg ist abhängig von Rollenbreite und
Seil-Ø. Soll der Schlaffseilschalter für einen größeren Hub ausgelegt werden, wird die Rolle
über die gesamte Trommelbreite verlängert. Dieses ist auch bei Aufwicklung von mehreren Seilen auf einer Trommel
erforderlich. In der Standardausführung werden die Winden für Bodenbefestigung und waagerechten Seilabgang
ausgeführt. Es sind aber auch andere Befestigungsmöglichkeiten und Seilabgänge möglich.
Die Standard-Schutzart der Schlaffseilschalter beträgt IP 55. Durch besondere Schutzmaßnahmen kann IP 56 bzw. IP 65
erreicht werden. Schlaffseilschalter für Einzelabschaltung serienmäßig IP 67.
Als Sonderausführung kann der Schlaffseilschalter auch mit einer Nachlaufsteuerung ausgeführt werden, die dafür sorgt,
dass die Winde automatisch den Beladerüssel weiter absenkt, wenn das Transportfahrzeug durch die Belastung absinkt
(Umweltschonende Schüttgutbeladung). Bei mehrseiliger Trommel kann jedes Seil durch einen
Schlaffseilschalter für Einzelabschaltung überwacht werden.
Größere Industrieanlagen werden heute mit speicherprogrammierbaren Systemen (SPS-Steuerung) betrieben. Diese
Geräte verlangen teilweise Grenztaster mit hauchvergoldeten Kontakten. Auch diese Grenztaster sind lieferbar.
WE 1 mit Schlaffseilschalter
Lässt sich der Schlaffseilschalter wegen anderer Anbauteile nicht direkt an der Winde anbauen, kann dieser auch in Kombination mit
einer Seilrolle geliefert werden.
Befestigungsmöglichkeiten und Seilabgänge
Bodenbefestigung, waagrechter Seilabgang (Standardausführung)
Wandbefestigung, waagrechter
Seilabgang
Deckenbefestigung, waagrechter
Seilabgang
Schlaffseilschalter in Kombination mit
Seilrolle
Wandbefestigung, senkrechter Seilabgang
nach unten bzw. nach oben
Decken- bzw. Bodenbefestigung,
senkrechter Seilabgang
Elektrowinde mit Bremslüftereinrichtung
Die Bremslüfteinrichtung einer Elektrowinde wirkt auf das Bremssystem. Mit dem Bremslüfthebel lässt sich die
Bremse langsam öffnen, um Lasten ohne elektrische Energie abzulassen. Beim Lüften der Bremse darf das Handrad nicht
eingerastet sein, da es sich sonst mit Motordrehzahl beim Ablassen drehen würde. Mit dem Handrad können Lasten um einige
Zentimeter gehoben werden, zum Beispiel, um einen Fahrkorb aus der Notendabschaltung herauszuheben.
Bei Güteraufzügen ist eine Bremslüfteinrichtung mit Handrad Vorschrift. Das Handrad ist nicht zum Heben von Lasten über einen
größeren Hub geeignet, da nur ein geringer Lasthub pro Handradumdrehung erreicht wird und außerdem mit einer
Hand die Bremse geöffnet werden muss. Für diesen Fall empfehlen wir einen Reserve-Handantrieb.
Bei Motorbetrieb muss das Handrad stets ausgekoppelt sein und darf nicht mitdrehen. Bei den Elektro-Winden
WE 5, WE 10 und WE 20 wird beim Einrasten des Handrades der elektrische Antrieb automatisch verriegelt. Diese Winden können nicht mit
eingebauten Wendeschützen geliefert werden, da diese aus Platzgründen nicht innerhalb des Windengehäuses
untergebracht werden können. Die Steuerung muss von einem separaten Schaltkasten erfolgen (Ausnahme WE 1: hier ist der Antrieb
nicht elektrisch verriegelt und die Wendeschütze können in der Winde untergebracht werden.)

Elektroseilwinde mit Bremslüfter
Eine Hubbegrenzung kann ebenfalls vorgesehen werden, jedoch nur in einem Sondergehäuse in Verbindung mit der
Bremslüfteinrichtung. Deshalb sind die Abschaltwege der Standardhubbegrenzung, nicht gültig. Genauere Abschaltwege auf Anfrage.
