Drahtseilrollenbock WZ 21K - 26K
mit Rillenkugellagerung
Wartungsfreie Ausführung für Hand- und Kraftbetrieb.
Lagerbock: so ausgebildet, daß bei Seilführung zwischen Rolle und Bock ein Ausspringen oder Einklemmen des Drahtseiles bei Schlaffseilbildung nicht möglich ist.
Seilabgang: senkrecht nach unten möglich, auch bei stehend angeordnetem Rollenbock.
Werkstoff: Rollenbock aus Grauguß GG 20 bzw. Stahl
Sonderausführungen: Rolle: Grauguß GG 20, Rollenbock: Stahl geschweißt, Seilrolle mit Schutzbügel
/Koester/Seilrollenbock/WZ21K_26K.php
| Typ | Preis | |
| Seilrollenbock Typ: WZ 21K mit Rillenkugellager | Tragkraft 125 kg für Seil-Ø 4-5 mm | 160,93 EUR |
| Seilrollenbock Typ: WZ 22K mit Rillenkugellager | Tragkraft 250 kg für Seil-Ø 5-6 mm | 322,85 EUR |
| Seilrollenbock Typ: WZ 22,5K mit Rillenkugellager | Tragkraft 375 kg für Seil-Ø 6-8 mm | 237,05 EUR |
| Seilrollenbock Typ: WZ 23K mit Rillenkugellager | Tragkraft 500 kg für Seil-Ø 8-10 mm | 288,75 EUR |
| Seilrollenbock Typ: WZ 23,5K mit Rillenkugellager | Tragkraft 750 kg für Seil-Ø 10-12 mm | 443,30 EUR |
| Seilrollenbock Typ: WZ 24K mit Rillenkugellager | Tragkraft 1000 kg für Seil-Ø 12-14 mm | 590,37 EUR |
| Seilrollenbock Typ: WZ 25K mit Rillenkugellager | Tragkraft 1600 kg für Seil-Ø 14-16 mm | 1.421,42 EUR |
| Seilrollenbock Typ: WZ 26K mit Rillenkugellager | Tragkraft 2500 kg für Seil-Ø 16-20 mm | 2.053,26 EUR |
| Typ | Seil Ø | max. Seillast bei Kraft- betrieb bei Umlenkung |
Abmessungen in mm | Preis * | |||||||||
| mm | 180° [kg] | 90°[kg] | Øa | Øb | g | h | i | k | l | m | Øn | EUR | |
| WZ 21 K | 4-5 | 125 | 180 | 120 | 100 | 50 | 68 | 74 | 92 | 13 | 75 | 11,5 | 160,93 |
| WZ 22 K | 5-6 | 250 | 320 | 150 | 125 | 55 | 88 | 82 | 115 | 15 | 92 | 11,5 | 322,85 |
| WZ 22,5 K | 6-8 | 375 | 500 | 190 | 160 | 65 | 120 | 95 | 150 | 17 | 115 | 14 | 237,05 |
| WZ 23 K | 8-10 | 500 | 630 | 235 | 200 | 70 | 150 | 108 | 187 | 20 | 138 | 18 | 288,75 |
| WZ 23,5 K | 10-12 | 750 | 1000 | 280 | 240 | 80 | 180 | 120 | 220 | 22 | 164 | 18 | 443,30 |
| WZ 24 K | 12-14 | 1000 | 1250 | 325 | 280 | 95 | 212 | 143 | 260 | 25 | 190 | 23 | 590,37 |
| WZ 25 K | 14-16 | 1600 | 2000 | 375 | 320 | 95 | 240 | 185 | 300 | 22 | 212 | 26 | 1.421,42 |
| WZ 26 K | 16-20 | 2500 | 3200 | auf Anfrage | 2.053,26 | ||||||||
* exkl. MwSt. zzgl. Versandkosten
Seilrollenbock mit Gleitlagerung und Endausschalter
Auffahrendausschalter komplett mit Grenztaster IP 65 und verstellbarem Anschlag angebaut an Seilrollen mit Rollenbock.
Die Seilrollen mit Block WZ 21 - WZ 26 lassen sich mit einem Auffahrendausschalter ausrüsten, wenn z.B. der Einbau einer Hubbegrenzung nicht möglich, bzw. der benötigte Seilweg nicht erreichbar ist. Ausführungen für Boden-, Wand- und Deckenbefestigung sind lieferbar. Eine Kombination von Schlaffseil- und Auffahrendausschalter an einer Seilrolle ist möglich.

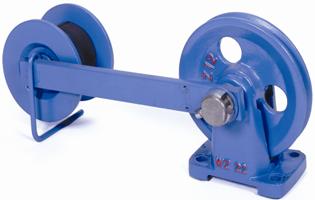

Seilrollenbock mit Gleitlagerung und Schlaffseilschalter
Die Seilrollen mit Bock WZ 21 - 26 lassen sich mit einem Schlaffseilendschalter ausrüsten, wenn z. B. ein Anbau an der Seilwinde nicht möglich ist. Ausführungen für Boden-, Wand- und Deckenbefestigung sind lieferbar.
