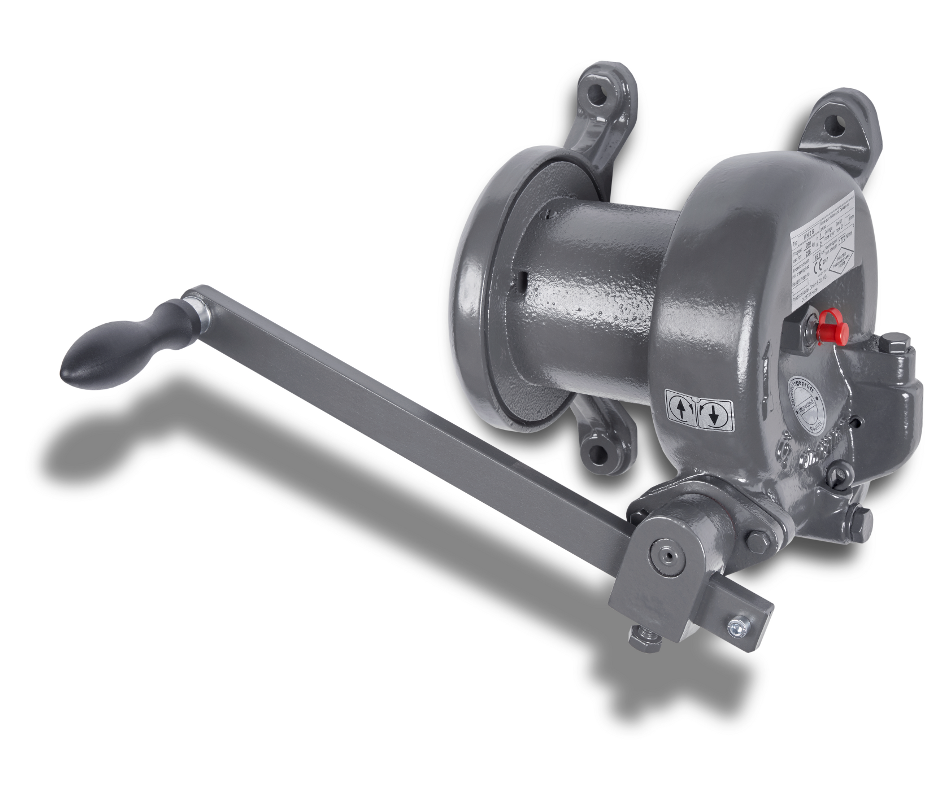

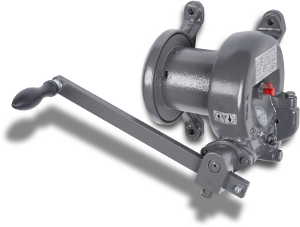

Seilwinde WH 2 S bis WH 16 S
Qualitätsmerkmale WH 2 S - WH 7 S:
- Mit Lastdruckbremse (Konusbremse): Die Last wird in jeder Stellung sicher gehalten.
- Schneckengetriebe im Ölbad (wartungsfrei).
- Geschlossenes stabiles Gehäuse aus Grauguß.
- Seilbefestigung durch Bohrung und Gewindestift.
- Alle Lagerstellen sind wartungsfrei bzw. wartungsarm.
- Der Handkurbelradius ist stufenlos verstellbar z.B. bei Teillast.
Lieferbare Sonderausführungen WH 2 S - WH 7 S:
- Handkubel mit umklappbarem Kurbelgriff.
- Handwinde abschließbar durch Vorhängeschloß.
- Statt Ölschmierung mit Fettschmierung für Decken-, Boden- oder Überkopfmontage.
- Seiltrommel auf ganzer Breite mit Niroblech 2 mm dick belegt.
- Statt Handkurbel mit Handrad.
- Statt Handkurbel mit Handkettenrad und Kettenführungsbügel zum Bedienen der Winde aus der
Ferne mit Handkette.
- Seiltrommel verlängert in Stahl auch mit Seilrillen.
- Seiltrommel mit zusätzlichen Seilbefestigungen für Mehrseil-Betrieb.
- Mit Abrollsicherung - verhindert Lastabsturz bei eventuellem Brems- oder Getriebeschaden.
- Für Personenbeförderung zugelassen.
| Technische Daten |
|
WH 2 S |
WH 5 S |
WH 7 S |
WH 16 S |
| Traglast 1. Seillage |
kg |
250 |
500 |
750 |
1600 |
| Seil-Durchmesser * |
mm |
5 |
6 |
8 |
10 |
| Seilaufnahme 1. Lage |
m |
4,8 |
7,9 |
9,2 |
6,6 |
| Seilaufnahme 2. Lage |
m |
11,3 |
18,1 |
21,5 |
16,4 |
| Seilaufnahme 3. Lage |
m |
|
29,1 |
34,7 |
27,1 |
| Seilaufnahme 4. Lage |
m |
|
|
49,0 |
38,6 |
| Lasthub pro Kurbelumdrehung in der 1. Lage |
mm |
20 |
26 |
20 |
14,5 |
| Kurbeldruck bei Höchstlast in der 1. Lage |
kg |
9,2 |
14,5 |
16,0 |
28,0 |
| Getriebeübersetzung |
i |
16 |
16 |
25 |
40 |
| Triebwerkgruppe DIN 15020 |
FEM |
1Bm |
1Bm |
1Bm |
1Cm |
| Gewicht ohne Seil |
kg |
12,5 |
21 |
42 |
72 |
| Preis/Stück |
EUR |
310,80 |
465,00 |
701,10 |
1.454,90 |
* bei Bruchfestigkeit des Seils 1770 N/mm²

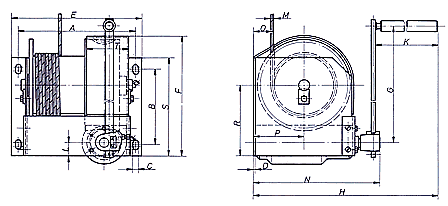

Abmessungen

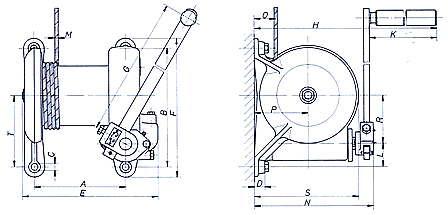

WH 2 S - WH 7 S

WH 16 S
| Typ |
WH2S |
WH5S |
WH7S |
WH16S |
| Trommel Ø [mm] |
95 |
125 |
150 |
176 |
| Trommellänge |
94 |
138 |
182 |
155 |
| Bordscheiben Ø |
135 |
182 |
240 |
280 |
| A |
137 |
190 |
243 |
350 |
| B |
205 |
250 |
330 |
230 |
| C |
12 |
14 |
20 |
17 |
| D |
18 |
22 |
25 |
6 |
| E |
219 |
282 |
350 |
390 |
| F |
237 |
290 |
390 |
364 |
| G |
295 |
440 |
440 |
440 |
| H |
313 |
479 |
573 |
604 |
| K |
108 |
238 |
238 |
238 |
| L |
41 |
49 |
59 |
40 |
| M |
5 |
6 |
8 |
10 |
| N |
215 |
250 |
349 |
379 |
| O |
45 |
46 |
81 |
58 |
| P |
96 |
112 |
160 |
151 |
| R |
79 |
101 |
146 |
216 |
| S |
184 |
213 |
312 |
300 |
| T |
120 |
150 |
205 |
126 |
Geringe Maßabweichungen, die aber innerhalb der
Fertigungsgrenzen liegen, vorbehalten.
Technische Änderungen vorbehalten.
|
