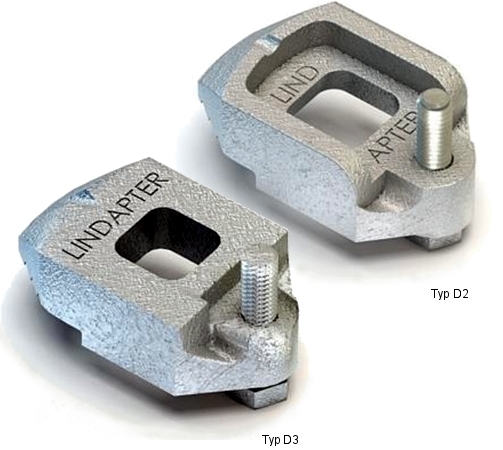

Trägerklemmverbindunger Typ D2 und D3
Klemme mit Stellschraube für stufenlosen Klemmbereich. Hohe Sicherheit durch Verdrehsicherung
am Trägerflansch. Montageerleichterung durch Schraubenkopfaufnahme (Typ D2). Flanschneigungen
bis zu 5º möglich. Für größere Flanschdicken Unterlegstücke wie beim Typ LR verwenden.
Montagehinweis: Stellschraube S vor der Montage 1 mm kürzer einstellen als die erforderliche Klemmstärke. Nach der Klemmenmontage die Stellschraube drehen, bis die Klemme 90º zur Schraube Z steht, so dass allein mit der Klemmfläche K geklemmt wird.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Einlegeteil zum Ausfüllen der Vertiefung von Typ D2. Dadurch entsteht eine ebene Auflage zum Anziehen der Mutter.
Montagehinweis: Stellschraube S vor der Montage 1 mm kürzer einstellen als die erforderliche Klemmstärke. Nach der Klemmenmontage die Stellschraube drehen, bis die Klemme 90º zur Schraube Z steht, so dass allein mit der Klemmfläche K geklemmt wird.
Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.
Einlegeteil zum Ausfüllen der Vertiefung von Typ D2. Dadurch entsteht eine ebene Auflage zum Anziehen der Mutter.
/Lindapter/Klemme_D2_D3.php
| Typ | Preis | |
| Trägerklemme Typ D3 für Schraube M12 - 8.8, galv. verz., ohne Rezess | Anziehmoment 69 Nm Nockenhöhe variabel | EUR |
| Trägerklemme Typ D3 für Schraube M16 - 8.8, galv. verz., ohne Rezess | Anziehmoment 147 Nm Nockenhöhe variabel | EUR |
| Klemme Typ D210 für Schraube M10 - 8.8, galv. verz., mit Rezess | Anziehmoment 20 Nm Nockenhöhe variabel | 8,25 EUR |
| Klemme Typ D212 für Schraube M12 - 8.8, galv. verz., mit Rezess | Anziehmoment 69 Nm Nockenhöhe variabel | 8,44 EUR |
| Klemme Typ D216 für Schraube M16 - 8.8, galv. verz., mit Rezess | Anziehmoment 147 Nm Nockenhöhe variabel | 11,91 EUR |
| Klemme Typ D220 für Schraube M20 - 8.8, galv. verz., mit Rezess | Anziehmoment 285 Nm Nockenhöhe variabel | 16,30 EUR |
| Klemme Typ D224 für Schraube M24 - 8.8, galv. verz., mit Rezess | Anziehmoment 491 Nm Nockenhöhe variabel | 37,84 EUR |
| Artikel-Nr. |
Schraube 8.8 Z |
zul. Belastung (Sicherheitsfaktor 5:1) |
Anzieh- moment |
Klemmbereich in mm | Abmessungen in mm | Preis* | ||||||
| Zug 1 Schraube |
Schub 2 Schrauben |
V 1) | V 2) | Y | X | S | T | Breite | ||||
| Klemmen Typ D2 | ||||||||||||
| D210 | M10 | 1,5 kN | - | 20 Nm | 5-10 | 10-20 | 20 | 20 | M6 | 5 | 26 | 8,25 EUR |
| D212 | M12 | 4,5 kN | 0,9 kN | 69 Nm | 5-10 | 10-22 | 26 | 25 | M6 | 6 | 29 | 8,44 EUR |
| D216 | M16 | 8,5 kN | 1,7 kN | 147 Nm | 6,5-13 | 13-20 | 30 | 30 | M8 | 8 | 35 | 11,91 EUR |
| D220 | M20 | 13,2 kN | 2,6 kN | 285 Nm | 8,5-17 | 17-24 | 36 | 35 | M10 | 10 | 42 | 16,30 EUR |
| D224 | M24 | 19,0 kN | 3,8 kN | 491 Nm | 10-19 | 19-30 | 48 | 49 | M10 | 12 | 54 | 37,84 EUR |
| Klemmen Typ D3 | ||||||||||||
| D312 | M12 | 4,5 kN | 0,9 kN | 69 Nm | 5-10 | 10-22 | 26 | 25 | M6 | 12 | 29 | Auf Anfr. |
| D316 | M16 | 8,5 kN | 1,7 kN | 147 Nm | 6,5-13 | 13-20 | 30 | 30 | M8 | 16 | 35 | Auf Anfr. |
1) Stellschraube S von oben eindrehen.
2) Stellschraube S von unten eindrehen.
2) Stellschraube S von unten eindrehen.

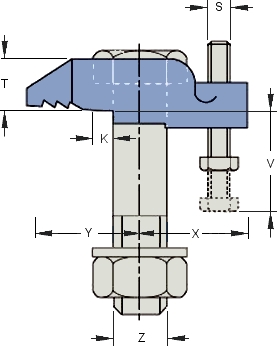

Abbildung Typ D2
Typische Anwendungen

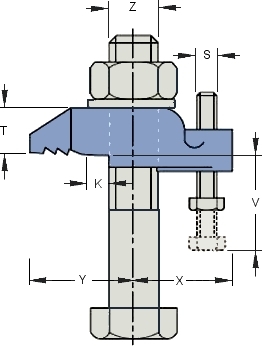

Abbildung Typ D3
Katalog
Der D2 hat eine Stellschraube zum stufenlosen Einstellen auf unterschiedliche
Flanschstärken, bis zu einer gewissen Höhe sogar ohne zusätzliche Unterlegstücke (Klemmstärke = N1/N),
danach stehen die Unterlegscheiben P lang zur Verfügung. Ansonsten kann der Typ D2 genauso eingesetzt werden wie
der Typ A. Er ist für parallele und geneigte Flanschen bis zu 5° geeignet.
Der Typ D3 dient den gleichen Einsatzfällen wie der D2, er hat aber eine Auflagefläche. Auch dieses Produkt kann
an parallelen und geneigten Flanschen bis zu 5° eingesetzt werden. Erhältlich nur in den Größen M12 und M16.
