Home Auswahl Lufthydraulischepumpe AHP 2

700 bar

Lufthydraulische Pumpe Baureihe AHP 2

Lufthydraulische Pumpe Baureihe AHP 2
Die lufthydraulische Pumpe AHP 2 ist geeignet für den Antrieb von einfachwirkenden (1E) und doppeltwirkenden (1D) Hydraulikzylindern. Sie wird an einen Kompressor angeschlossen und mittels werkstattüblicher Druckluft (2,8 - 10 bar) betrieben. Ein ozilierender Druckübersetzer (Luft/Öl) erzeugt einen Öldruck proportional zum Eingangsluftdruck. Der max. Betriebsdruck von 500 bar kann nur erreicht werden, wenn Eingangs 10 bar Luftdruck anstehen.
Ihre Bedienung erfolgt über ein Fußpedal mit Stellungen Ausfahren-Halt-Einfahren. Ein leiser Betrieb ist über den extrem geringen Geräuschpegel von 75 dBA gegeben. Das eingebaute Druckbegrenzungsventil schützt automatisch vor Überlastung.
Die Pumpe ist sowohl horizontal als auch vertikal einzusetzen.

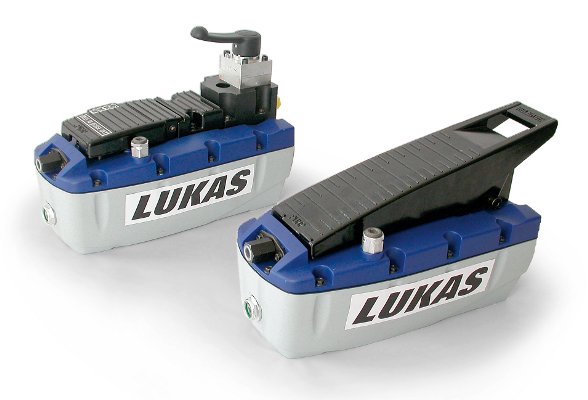

Links:
für doppeltwirkende Zylinder
Rechts:
für einfachwirkende Zylinder

Typ AHP 2-1E-702 AHP 2-1E-705 AHP 2-1D-702 AHP 2-1D-705
Artikel-Nr. HR 1494 63 253 HR 1494 63 254 HR 1494 63 257 HR 1494 63 258
für Zylinder einfachwirkend einfachwirkend doppeltwirkend doppeltwirkend
Öltank 2,4 l 5 l 2,4 l 5 l
max. Betriebsdruck 700 bar 700 bar 700 bar 700 bar
Fördervolumen (ohne Last) 1,1 l/min 1,1 l/min 1,1 l/min 1,1 l/min
Fördervolumen (mit Last) 0,15 l/min 0,15 l/min 0,15 l/min 0,15 l/min
Nutzbare Ölmenge 2,1 l 4,5 l 2,1 l 4,5 l
Luftdruckbereich 2,8 - 10 bar 2,8 - 10 bar 2,8 - 10 bar 2,8 - 10 bar
Druckluftanschluss 340 l/min 340 l/min 340 l/min 340 l/min
Ölanschluss G 1/4" G 1/4" G 1/4" G 1/4"
Gewicht 6,3 kg 8,8 kg 6,3 kg 8,8 kg
max. Betriebsdruck 700 bar 700 bar 700 bar 700 bar
Preis auf Anfrage auf Anfrage auf Anfrage auf Anfrage


Abmessungen

Lufthydraulische Pumpe AHP 2-5l Skizze.jpg
Maßskizze:
Lufthydraulische Pumpe AHP 2 - 2,4l
Lufthydraulische Pumpe AHP 2-5l Skizze.jpg

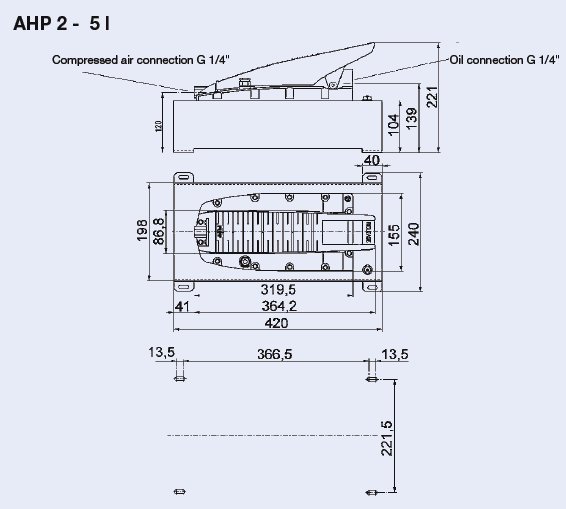

Maßskizze:
Lufthydraulische Pumpe AHP 2 - 5l
