Stützkörper und Unterlagensätze für Stufenheber

Zylinder des Typs LFM 63/200 bzw. LFM 100/200 werden in die Gewindebohrung des Stützkörpers eingeschraubt.

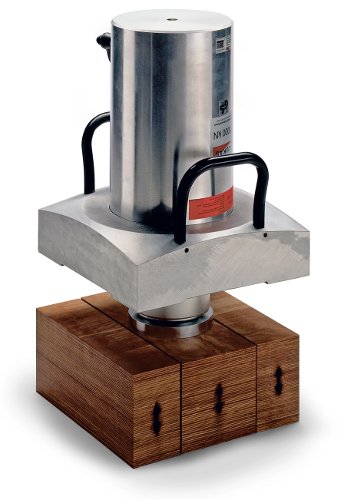

Durch abwechselndes Unterbauen des Stützkörpers (bei ausgefahrenem Zylinder) und Unterbauen des Kolbens (bei wieder eingefahrenem Zylinder) kann eine Last stufenweise etwa bis zur vierfachen Höhe des Kolbenweges gehoben werden. Zum Unterbauen bietet LUKAS stabile und standsichere Unterlagensätze.
Jeder Satz (eine Schicht) enthält drei Unterlagen, zwei zum seitlichen Unterbauen des Stützkörpers, eine zum Unterbauen des Kolbens. Im Sinne einer ausreichenden Standsicherheit empfehlen wir, nicht mehr als drei Schichten aufzubauen.

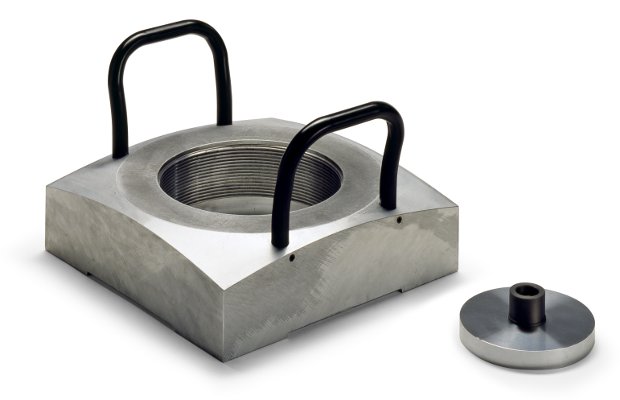

	Stützkörpersatz inkl. Kolbenschutzplatte				Unterlagensatz
Für einfachw. Zylinder	Abmessungen	Masse	Artikel-Nr.	Preis	Höhe	Masse	Artikel-Nr.	Preis
LFM 63/200	350 x 350 x 100 mm	27,5 kg	84143/3890		150 mm	30,1 kg	84072/1255
LFM 100/200	350 x 350 x 100 mm	23,5 kg	84143/4290		150 mm	24,2 kg	84098/5650	auf Anfr.

	Stützkörpersatz inkl. Kolbenschutzplatte				Unterlagensatz
Für doppeltw. Zylinder	Abmessungen	Masse	Artikel-Nr.	Preis	Höhe	Masse	Artikel-Nr.	Preis
LDM 100-40/200	350 x 350 x 100 mm	23,5 kg	84143/4395	auf Anfr.	150 mm	24,2 kg	84098/5650	auf Anfr.
