Doppeltwirkende Leichtmetallzylinder 10 t - 100 t

Doppeltwirkender Zylinder LDO, LDM und LDZ
LUKAS LDO, LDM, LDZ Zylinder, bestehen aus hochfestem Leichtmetall, sind sehr leicht und daher einfach zu transportieren. Sie eignen sich besonders gut für den Einsatz auf Baustellen und für Reparaturarbeiten in Betrieben und Werkstätten. Typische Anwendungsfälle sind Heben, Pressen, Verschieben, Verformen, Ziehen usw.
Die LD… Zylinderreihe zeichnet sich durch flexible Gestaltung der Ausstattungsvarianten aus. Daraus ergibt sich höhere Flexibilität beim Einbau in Maschinen und Anlagen. Die Zylinder können ohne Außengewinde, mit metrischen oder Zoll Gewindeabmessungen geliefert werden. Weitere Optionen sind Befestigungsbohrungen im Zylinderboden.
Vorteile in der Praxis
  • Hohe Seitenlastverträglichkeit durch breite Führungsringe
  • Abstreifring gegen Verschmutzung und Verschleiß des Zylinders
  • Voll belastbare Hubbegrenzung
  • Hydraulisches Einfahren auch für Zugarbeiten nutzbar
  • Flexibilität bei Außengewinde und Anschlussbohrung
  • Serienmäßige Ausstattung mit LUKAS Schnellverschlusskupplungen

Gemeinsame Daten aller Varianten

Doppeltwirkender Zylinder LDO, LDM und LDZ
Typen
LDO../LDM...		 Hub-
kraft		 Zug-
kraft		 Hub Kolbenfläche
(drücken)		 Kolbenfläche
(ziehen)		 Ölbedarf
effektiv		 Ge-
wicht
10-5/200 98 kN 47 kN 200 mm 19,6 cm² 9,5 cm² 0,20 l 9 kg
25-12/200 251 kN 128 kN 200 mm 50,3 cm² 25,6 cm² 0,49 l 14 kg
40-20/100 393 kN 200 kN 100 mm 78,5 cm² 40,1 cm² 0,38 l 15 kg
40-20/150 393 kN 200 kN 150 mm 78,5 cm² 40,1 cm² 0,58 l 17 kg
40-20/200 393 kN 200 kN 200 mm 78,5 cm² 40,1 cm² 0,77 l 19 kg
63-30/100 614 kN 296 kN 100 mm 122,7 cm² 59,1 cm² 0,64 l 22 kg
63-30/150 614 kN 296 kN 150 mm 122,7 cm² 59,1 cm² 0,95 l 24 kg
63-30/200 614 kN 296 kN 200 mm 122,7 cm² 59,1 cm² 1,27 l 27 kg
100-40/150 1005 kN 440 kN 150 mm 201,1 cm² 88,0 cm² 1,70 l 40 kg
100-40/200 1005 kN 440 kN 200 mm 201,1 cm² 88,0 cm² 2,26 l 45 kg

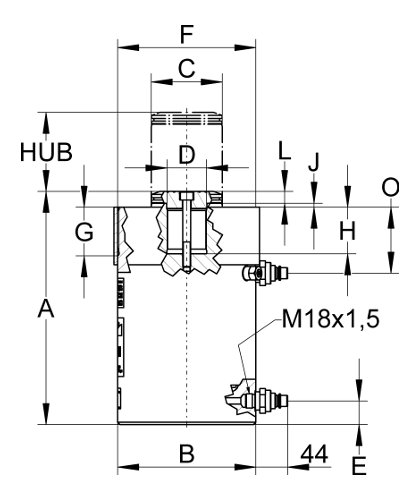

LDO ohne Außengewinde mit Kupplungsanschluss M 18 x 1,5

Typ Artikel-Nr. Hubkraft Zugkraft A ØB ØC D E F=B G H J L O Preis
kN kN mm mm mm mm mm mm mm mm mm mm EUR
LDO 10-5/200 85148/2314 98 47 330 100 36 M20x1,5 25,5 100 - 48 5 10 54,4 auf Anfr.
LDO 25-12/200 85148/3114 251 128 370 130 56 M33x1,5 27 130 - 48 5 10 70 auf Anfr.
LDO 40-20/100 85148/3511 393 200 280 150 70 M36x1,5 27 150 - 53 5 15 74,5 auf Anfr.
LDO 40-20/150 85148/3513 393 200 330 150 70 M36x1,5 27 150 - 53 5 15 74,5 auf Anfr.
LDO 40-20/200 85148/3514 393 200 380 150 70 M36x1,5 27 150 - 53 5 15 74,5 auf Anfr.
LDO 63-30/100 85148/3911 614 296 295 175 90 M50x1,5 30 175 - 59 5 15 83,5 auf Anfr.
LDO 63-30/150 85148/3913 614 296 345 175 90 M50x1,5 30 175 - 59 5 15 83,5 auf Anfr.
LDO 63-30/200 85148/3914 614 296 395 175 90 M50x1,5 30 175 - 59 5 15 83,5 auf Anfr.
LDO 100-40/150 85148/4313 1005 440 360 225 120 M80x2 30 225 - 68 5 15 92 auf Anfr.
LDO 100-40/200 85148/4314 1005 440 410 225 120 M80x2 30 225 - 68 5 15 92 auf Anfr.


LDM mit metrischem Außengewinde mit Kupplungsanschluss M 18 x 1,5

Typ Artikel-Nr. Hubkraft Zugkraft A ØB ØC D E F G H J L O Preis
kN kN mm mm mm mm mm mm mm mm mm mm EUR
LDM 10-5/200 85149/2314 98 47 330 100 36 M20x1,5 25,5 M100x2 35,1 48 5 10 54,4 auf Anfr.
LDM 25-12/200 85149/3114 251 128 370 130 56 M33x1,5 27 M130x2 49,5 48 5 10 70 auf Anfr.
LDM 40-20/100 85149/3511 393 200 280 150 70 M36x1,5 27 M150x3 52,6 53 5 15 74,5 auf Anfr.
LDM 40-20/150 85149/3513 393 200 330 150 70 M36x1,5 27 M150x3 52,6 53 5 15 74,5 auf Anfr.
LDM 40-20/200 85149/3514 393 200 380 150 70 M36x1,5 27 M150x3 52,6 53 5 15 74,5 auf Anfr.
LDM 63-30/100 85149/3911 614 296 295 175 90 M50x1,5 30 M175x3 61,6 59 5 15 83,5 auf Anfr.
LDM 63-30/150 85149/3913 614 296 345 175 90 M50x1,5 30 M175x3 61,6 59 5 15 83,5 auf Anfr.
LDM 63-30/200 85149/3914 614 296 395 175 90 M50x1,5 30 M175x3 61,6 59 5 15 83,5 auf Anfr.
LDM 100-40/150 85149/4313 1005 440 360 225 120 M80x2 30 M220x4 70,9 68 5 15 92 auf Anfr.
LDM 100-40/200 85149/4314 1005 440 410 225 120 M80x2 30 M220x4 70,9 68 5 15 92 auf Anfr.


Zubehör

Befestigungsbohrungen im Zylinderboden

Zylinderbohrungen LFO
Typ Q R T
LDO / LDM 15/... M 6 10 mm 50 mm
LDO / LDM 25/... M 8 13 mm 50 mm
LDO / LDM 40/... M 10 19 mm 110 mm
LDO / LDM 63/... M 10 19 mm 140 mm
LDO / LDM 100/... M 12 24 mm 185 mm

Traggriff

Tragggriff LFO Traggriff LFO
für Artikel-Nr. Gewicht Preis
LD. 63-40/100 83148/3966 1,0 kg auf Anfr.
LD. 63-40/150 83148/3966 1,0 kg auf Anfr.
LD. 63-40/200 83148/3966 1,0 kg auf Anfr.

Traggriff LFO
für Artikel-Nr. Gewicht Preis
LD. 25-15/200 83148/3166 1,0 kg auf Anfr.
LD. 40-25/100 83148/3566 1,0 kg auf Anfr.
LD. 40-25/150 83148/3566 1,0 kg auf Anfr.
LD. 40-25/200 83148/3566 1,0 kg auf Anfr.
LD. 100-60/150 83148/4366 1,2 kg auf Anfr.
LD. 100-60/200 83148/4366 1,2 kg auf Anfr.

Ausgleichsplatten

Die Ausgleichsplatten werden in den Zylinderkolben eingesteckt und gleichen Bewegungen aus, die z.B. beim einseitigen Heben von Lasten entstehen.
Ausgleichsplatte
für Artikel-Nr. a Øb Neigungswinkel Gewicht Preis
LDO / LDM 10 83148/1623 24 mm 50 mm 5° 0,4 kg auf Anfr.
LDO / LDM 25 83148/1631 20 mm 75 mm 5° 0,6 kg auf Anfr.
LDO / LDM 40 83148/1635 32 mm 95 mm 5° 1,4 kg auf Anfr.
LDO / LDM 63 83148/1639 45 mm 135 mm 5° 3,9 kg auf Anfr.
LDO / LDM 100 83148/1643 45 mm 155 mm 5° 6,2 kg auf Anfr.
