Home Auswahl Flachzylinder LZF

500 bar

Flachzylinder

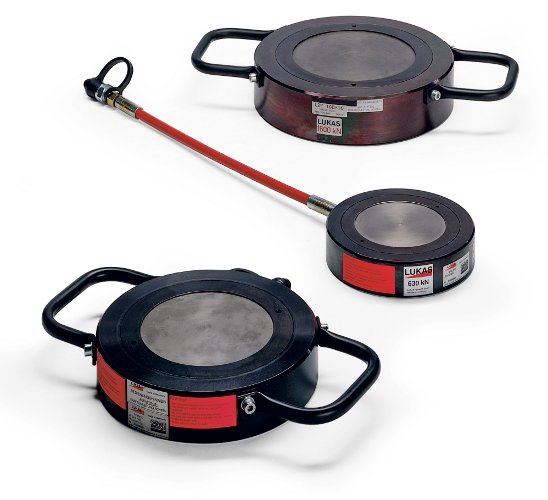

Flachzylinder LZF
Die LUKAS Flachzylinder LZF bestehen aus vergütetem Stahl und haben extrem flache Bauhöhen für Anwendungsfälle, bei denen nur sehr wenig Platz zum Einsetzen eines Zylinders vorhanden ist. Sie werden benutzt, um Bauteile aus den unterschiedlichsten Materialien oder Maschinen anzuheben und auf höhere Hubzylinder umzusetzen.
Weitere Anwendungsbereiche sind Brückenbau, Brückenwartung und Kranreparaturen.
Die Zylinder dürfen bauartbedingt nur mittig belastet werden, da die Flachbauweise nur schmale Führungsflächen zulässt. Flachzylinder LZF Abmessungen Die Zylinder LZF 100/16 und LZF 160/16 sind mit Traggriffen ausgestattet.


Typ Artikel-Nr. Hubkraft Hub Kolbenfl. Ölbed. A ØB ØC E M N U V Gewicht Preis
kN mm cm3 l mm mm mm mm mm mm mm mm kg EUR
LZF 25/10 84141/2901 251 10 50,3 0,05 37 130 70 15,5 G 1/4 - - 600 3,7 auf Anfr.
LZF 40/10 84141/3301 393 10 78,5 0,08 41 156 90 17,5 G 1/4 - - 1000 5,9 auf Anfr.
LZF 63/10 84141/3701 613 10 122,7 0,12 46 188 115 21 G 1/4 - - 1500 9,8 auf Anfr.
LZF 100/16 85141/4103 1005 16 201,1 0,32 59 250 150 25 M 18x1,5 372 152 1800 22,5 auf Anfr.
LZF 160/16 85141/4503 1571 16 314,2 0,5 73 300 185 30 M 18x1,5 430 152 2000 39,8 auf Anfr.


Die Zylinder LZF 25/10, LZF 40/10 und LZF 63/10 werden mit 0,5 m Schlauch und Steckkupplungsnippel StNi 61 geliefert. Die Zylinder LZF 100/16 und LZF 160/16 werden mit Steckkupplungsnippel StNi 6 geliefert.

Auf Wunsch Befestigungsbohrungen im Zylinderboden.

Zylinderbohrungen LZF
Typ Q R S T
LZF 25/10 M 6 10 mm 14,5 mm 118 mm
LZF 40/10 M 8 13 mm 18 mm 140 mm
LZF 63/10 M 8 13 mm 18 mm 170 mm
LZF 100/16 M 10 15 mm 20,5 mm 275 mm
LZF 160/16 M 12 18 mm 24,5 mm 275 mm
