Home Auswahl Einfachwirkende Leichtmetallzylinder LF...

500 bar

Einfachwirkende Leichtmetallzylinder mit
Federrückzug 6 t – 100 t

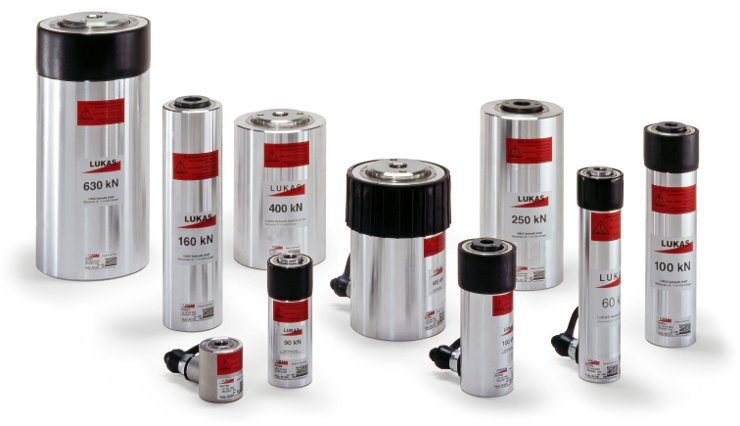

Hydraulikzylinder LFO
LUKAS LFO, LFM, LFZ Zylinder, bestehen aus hochfestem Leichtmetall, sind sehr leicht und daher einfach zu transportieren. Sie eignen sich besonders gut für den Einsatz auf Baustellen und für Reparaturarbeiten in Betrieben und Werkstätten. Typische Anwendungsfälle sind Heben, Pressen, Verschieben, Verformen usw.
Die LF... Zylinderreihe zeichnet sich durch flexible Gestaltung der Ausstattungsvarianten aus. Daraus ergibt sich höhere Flexibilität beim Einbau in Maschinen und Anlagen. Die Zylinder können ohne Außengewinde, mit metrischen oder Zoll Gewindeabmessungen geliefert werden. Weitere Optionen sind Befestigungsbohrungen im Zylinderboden und in der Kolbenstange.
Vorteile in der Praxis
  • Hohe Seitenlastverträglichkeit durch breite Führungsringe
  • Abstreifring gegen Verschmutzung und Verschleiß des Zylinders
  • Voll belastbare Hubbegrenzung
  • Starke Rückzugsfeder für schnelles Einfahren auch von großen Zylindern
  • Flexibilität bei Außengewinde und Anschlussbohrung
  • Serienmäßige Ausstattung mit LUKAS Schnellverschlusskupplungen
  • Umfangreiches Zylinderzubehör 100% belastbar

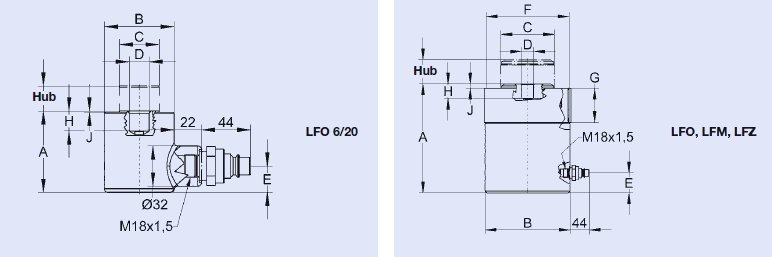

LFO ohne Außengewinde mit Kupplungsanschluss M 18 x 1,5

Typ Artikel-Nr. Hub-
kraft		 Hub Kolben-
fläche		 Öl-
bedarf		 A ØB ØC ØD E ØF=B G H J Ge-
wicht		 Preis
kN mm cm² l mm mm mm mm mm mm mm mm mm kg EUR
LFO 6/20 85144/1704 63 20 12,6 0,03 65 56 32 16 21 56 1 0,9 auf Anfr.
LFO 6/50 85144/1808 63 50 12,6 0,06 160 58 32 16 23 58 --- 16 5 1,4 auf Anfr.
LFO 6/160 85144/1813 63 160 12,6 0,20 270 58 32 16 23 58 --- 20 5 2,5 auf Anfr.
LFO 10/50 85144/2208 98 50 19,6 0,10 186 70 40 16 23 70 --- 29 6 2,7 auf Anfr.
LFO 10/160 85144/2213 98 160 19,6 0,31 296 70 40 16 23 70 --- 29 6 4,2 auf Anfr.
LFO 16/50 85144/2608 156 50 31,2 0,16 205 85 50 25 40 85 --- 30 7 5,2 auf Anfr.
LFO 16/160 85144/2613 156 160 31,2 0,50 315 85 50 25 40 85 --- 30 7 6,4 auf Anfr.
LFO 25/50 85144/3008 251 50 50,3 0,25 215 127 63 25 40 127 --- 30 7 9 auf Anfr.
LFO 25/100 85144/3011 251 100 50,3 0,50 265 127 63 25 40 127 --- 30 7 11 auf Anfr.
LFO 25/200 85144/3014 251 200 50,3 1,01 365 127 63 25 40 127 --- 30 7 15 auf Anfr.
LFO 40/50 85144/3408 393 50 78,5 0,39 224 146 90 25 30 146 --- 30 9 11 auf Anfr.
LFO 40/200 85144/3414 393 200 78,5 1,57 374 146 90 25 30 146 --- 30 9 17 auf Anfr.
LFO 63/50 85144/3808 614 50 122,7 0,61 225 175 110 25 41 175 --- 30 9 15,5 auf Anfr.
LFO 63/160 85144/3813 614 160 122,7 1,96 341 175 110 25 41 175 --- 30 9 22,5 auf Anfr.
LFO 63/200 85144/3814 614 200 122,7 2,45 384 175 110 25 41 175 --- 30 9 25 auf Anfr.
LFO 100/50 85144/4208 1005 50 201 1,01 265 220 140 40 55 220 --- 30 9 29,5 auf Anfr.
LFO 100/200 85144/4214 1005 200 201 4,02 415 220 140 40 55 220 --- 30 9 44 auf Anfr.
*Stahlzylinder ohne Federrückzug

LFM mit metrischem Außengewinde und Kupplungsanschluss M 18 x 1,5

Typ Bestell-Nr. Hub-
kraft		 Hub Kolben-
fläche		 Öl-
bedarf		 A ØB ØC ØD E ØF=B G H J Ge-
wicht		 Preis
kN mm cm² l mm mm mm mm mm mm mm mm mm kg EUR
LFM 6/50 85145/1808 63 50 12,6 0,06 160 58 32 16 23 M55x2 42 16 5 1,4 auf Anfr.
LFM 6/160 85145/1813 63 160 12,6 0,20 270 58 32 16 23 M55x2 42 20 5 2,5 auf Anfr.
LFM 10/50 85145/2208 98 50 19,6 0,10 186 70 40 16 23 M68x2 50 29 6 2,7 auf Anfr.
LFM 10/160 85145/2213 98 160 19,6 0,31 296 70 40 16 23 M68x2 50 29 6 4,2 auf Anfr.
LFM 16/50 85145/2608 156 50 31,2 0,16 205 85 50 25 40 M85x2 60 30 7 5,2 auf Anfr.
LFM 16/160 85145/2613 156 160 31,2 0,50 315 85 50 25 40 M85x2 60 30 7 6,4 auf Anfr.
LFM 25/50 85145/3008 251 50 50,3 0,25 215 127 63 25 40 M120x3 70,5 30 7 9 auf Anfr.
LFM 25/100 85145/3011 251 100 50,3 0,50 265 127 63 25 40 M120x3 70,5 30 7 11 auf Anfr.
LFM 25/200 85145/3014 251 200 50,3 1,01 365 127 63 25 40 M120x3 70,5 30 7 15 auf Anfr.
LFM 40/50 85145/3408 393 50 78,5 0,39 224 146 90 25 30 M140x3 70,5 30 9 11 auf Anfr.
LFM 40/200 85145/3414 393 200 78,5 1,57 374 146 90 25 30 M140x3 70,5 30 9 17 auf Anfr.
LFM 63/50 85145/3808 614 50 122,7 0,61 225 175 110 25 41 M170x3 70,5 30 9 15,5 auf Anfr.
LFM 63/160 85145/3813 614 160 122,7 1,96 341 175 110 25 41 M170x3 70,5 30 9 22,5 auf Anfr.
LFM 63/200 85145/3814 614 200 122,7 2,45 384 175 110 25 41 M170x3 70,5 30 9 25 auf Anfr.
LFM 100/50 85145/4208 1005 50 201 1,01 265 220 140 40 55 M220x4 70 30 9 29,5 auf Anfr.
LFM 100/200 85145/4214 1005 200 201 4,02 415 220 140 40 55 M220x4 70 30 9 44 auf Anfr.
Hydraulikzylinder LFO

Zubehör

Befestigungsbohrungen in der Kolbenstange und im Zylinderboden.

Typ X P Q R T
LFO 6/20 M 18 x 1,5 10 mm -- -- --
LF. 6/.. M 18 x 1,5 13,5 mm M 6 10 mm 35 mm
LF. 10/.. M 18 x 1,5 22,5 mm M 6 10 mm 50 mm
LF. 16/.. M 27 x 2 22,5 mm M 8 13 mm 66 mm
LF. 25/.. M 27 x 2 24 mm M 8 13 mm 88 mm
LF. 40/.. M 27 x 2 30 mm M 10 19 mm 110 mm
LF. 63/.. M 27 x 2 30 mm M 10 19 mm 140 mm
LF. 100/.. -- -- M 12 24 mm 185 mm
Zylinderbohrungen LFO

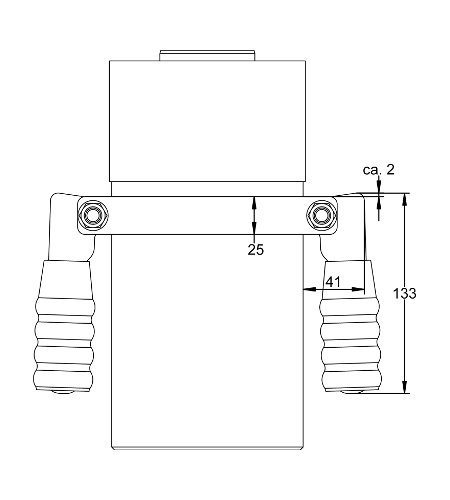

Traggriff

Tragggriff LFO Traggriff LFO
für Artikel-Nr. Gewicht Preis
LF. 25/50 83145/3066 0,9 kg auf Anfr.
LF. 25/100 83145/3066 0,9 kg auf Anfr.
LF. 25/200 83145/3066 0,9 kg auf Anfr.
LF. 40/50 83145/3466 0,9 kg auf Anfr.
LF. 40/200 83145/3466 0,9 kg auf Anfr.
LF. 63/50 83148/3966 1,0 kg auf Anfr.
LF. 63/160 83148/3966 1,0 kg auf Anfr.
LF. 63/200 83148/3966 1,0 kg auf Anfr.

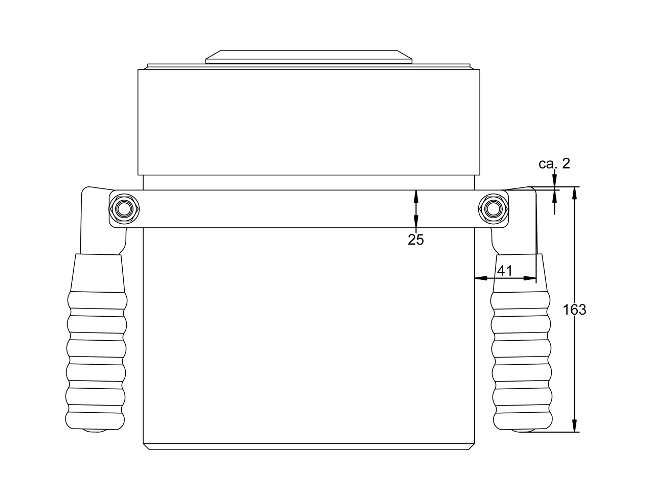

Traggriff LFO
für Artikel-Nr. Gewicht Preis
LF. 100/50 83145/4266 1,2 kg auf Anfr.
LF. 100/200 83145/4266 1,2 kg auf Anfr.

LFM, LFZ Zylinderzubehör 100% belastbar

Um die Kolben besser zu schützen, empfehlen wir die Verwendung von Kolbenschutzplatten und Druckstücken aus dem LUKAS Zylinderzubehör.
Die Prismenvorsätze dienen zur Aufnahme speziell geformter Materialien.
Die Ausgleichsplatten werden in den Zylinderkolben eingesteckt und gleichen Bewegungen aus, die z.B. beim einseitigen Heben von Lasten entstehen.
Fußplatten vergrößern die Bodenfläche der Zylinder und erhöhen ihre Standsicherheit.
Verlängerungen dürfen nur bei mittiger Kraftübertragung verwendet werden! Die Verwendung von mehr als einer Verlängerung ist nicht zulässig!

Kolbenschutzplatte Kolbenschutzplatte
Ausgleichsplatte Prismenvorsatz
Fussplatte Ausgleichsplatte
Verlängerung
für a b Gewicht Artikel-Nr. Preis
(1) Kolbenschutzplatten für
LF.6, LF.10 17 40 0,2 kg 84128/5002 auf Anfr.
LF.16, LF.25 20 63 0,6 kg 84128/5004 auf Anfr.
LF.40 24 80 1,0 kg 84128/5005 auf Anfr.
LF.63 24 110 1,9 kg 84128/5006 auf Anfr.
LF.100 28 120 2,7 kg 84128/5007 auf Anfr.

(2) Druckstück konvex für
LF.6, LF.10 15 32 0,1 kg 84128/1509 auf Anfr.
LF.16 10 48 0,35 kg 84128/1513 auf Anfr.
LF.25 15 60 0,45 kg 84128/1514 auf Anfr.

(3) Prismenvorsätze für
LF.6, LF.10 31 46 0,3 kg 84031/77 auf Anfr.
LF.16, LF.25 45 70 0,9 kg 84031/52 auf Anfr.

(4) (5) Ausgleichsplatten kolbenseitig für
LF.6, LF.10 20 50 0,3 kg 84128/5063 auf Anfr.
LF.16, LF.25 20 63 0,3 kg 84128/5062 auf Anfr.
LF.40 29 80 1,1 kg 84128/5065 auf Anfr.
LF.63 45 110 3,0 kg 84128/1624 auf Anfr.

(6) Fußplatten für
LF.6, 10 118 0,6 kg 83145/0605 auf Anfr.
LF.10, 16 138 1,0 kg 83145/0606 auf Anfr.
LF.16, 17 158 1,3 kg 84128/0607 auf Anfr.
LF.25, 23 198 2,3 kg 83145/0608 auf Anfr.
LF.40, 27 218 3,9 kg 83145/0609 auf Anfr.
LF.63, 20 300 7,4 kg 83145/1319 auf Anfr.
LF.100, 20 300 9,0 kg 84128/1320 auf Anfr.

(7) Verlängerungen für
LF.6, LF.10 100 32 0,63 kg 84031/8101 auf Anfr.
LF.16, LF.25 100 50 4,0 kg 84031/07 auf Anfr.
LF.16, LF.25 200 50 8,0 kg 84031/08 auf Anfr.
