500 bar

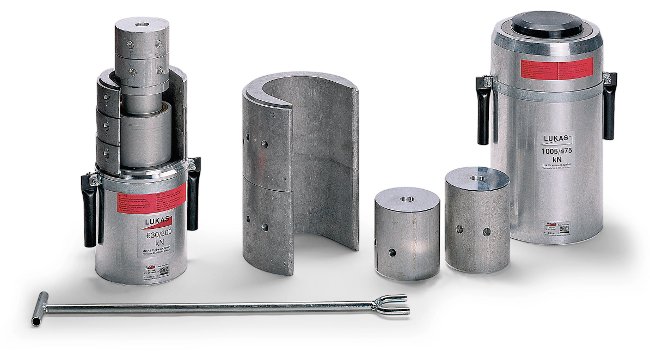

Stufensatz für Teleskopzylinder
Passen aus Platzgründen nur Teleskopzylinder mit kleiner
Hubhöhe unter eine Last, kann durch das Aufsetzen der Stufensätze die erreichbare Hubhöhe um bis zu 275 mm
vergrößert werden. Die Vergrößerung der Hubhöhe ergibt sich aus der Anzahl und Höhe der Kolben- und Zylindervorsätze.

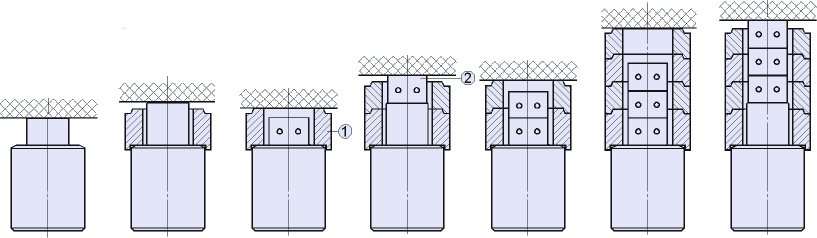

Beim Hubvorgang werden abwechselnd Zylindervorsätze und Kolbenvorsätze
hinzugefügt. Nach dem Ausfahren des Kolbens wird ein Zyindervorsatz auf den Zylinderkörper gelegt. Die Last wird
auf ihm abgestützt. Der Kolben wird eingefahren, damit der Kolbenvorsatz eingelegt werden kann, dann wird erneut
angehoben usw.
| Stufensatz für |
Artikel-Nr. |
Zylinder- Vorsätze (1) Anzahl/Höhe |
Kolben- Vorsätze (2) Anzahl/Höhe |
Kolben- Schutzplatte Anzahl/Höhe |
Gabel- heber Anzahl |
Vergrößerung der Hubhöhe max. |
Gewicht ges. |
Preis |
| mm |
mm |
mm |
|
mm |
kg |
EUR |
|
HP 10/T... (R) |
84072/8863 |
4 / 65 |
3 / 65 + 1 / 45 |
1 / 17 |
1 |
240 |
14,5 |
auf Anfr. |
|
HP 25/T... (R) |
84072/8863 |
4 / 65 |
3 / 65 + 1 / 45 |
1 / 17 |
1 |
240 |
14,5 |
auf Anfr. |
|
HP 50/T185 (R) |
84072/8763 |
4 / 65 |
3 / 65 + 1 / 45 |
1 / 20 |
1 |
240 |
21 |
auf Anfr. |
|
HP 50/T400 (R) |
84072/8263 |
2 / 150 |
1 / 150 + 1 / 123 |
1 / 20 |
1 |
273 |
22,2 |
auf Anfr. |
|
HP 65/T... (R) |
84072/8463 |
3 / 133,4 |
2 / 135 + 1 / 100 |
1 / 20 |
1 |
490 |
41 |
auf Anfr. |
|
