Home Auswahl Doppeltwirkender Schwerlastzylinder HDCR

700 bar

Doppeltwirkende Schwerlastzylinder 140 t – 1100 t

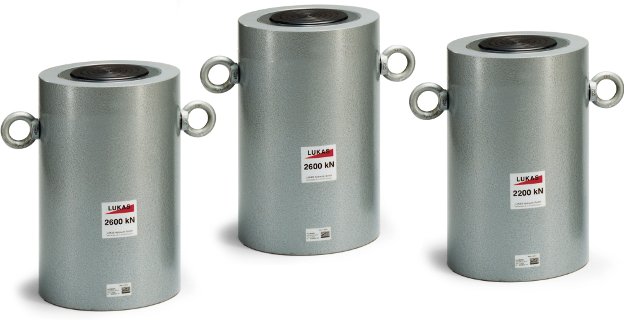

Doppeltwirkende Schwerlastzylinder HDCR
Doppeltwirkende Schwerlastzylinder HDCR

Die doppeltwirkenden Schwerlastzylinder HDCR bestehen aus vergütetem Stahl. Sie lassen sich problemlos ohne äußere Lasteinwirkung hydraulisch einfahren.
Sie sind mit Führungsringen und verchromten Kolbenstangen augestattet. Die Abstreifringe verhindern Verschleiß des Zylinders durch Verschmutzung. Die Führungsringe sind als Hubbegrenzung belastbar.
HDCR Zylinder sind lieferbar mit Hubkräften von 140 t bis 1100 t und Hüben von 50 - 300 mm in 50 mm Abstufungen.



Alle HDCR-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in vorhandene LUKAS 50 MPa-Systeme integriert werden.

Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.

Typ Artikel-Nr. Hub-
kraft		 Zug-
kraft		 Hub Kolben-
fläche		 Ölbedarf A ØB ØC J X1 Gewicht Preis
kN kN mm cm² l mm mm mm mm mm kg Euro
HDCR 140-75/50 84148/9945-10 1407 727 50 201 1,00 201 200 110 6 88 44 auf Anfr.
HDCR 140-75/100 84148/9945-11 1407 727 100 201 2,01 251 200 110 6 88 51 auf Anfr.
HDCR 140-75/150 84148/9945-12 1407 727 150 201 3,01 306 200 110 6 88 59 auf Anfr.
HDCR 140-75/200 84148/9945-13 1407 727 200 201 4,02 356 200 110 6 88 66 auf Anfr.
HDCR 140-75/250 84148/9945-14 1407 727 250 201 5,02 411 200 110 6 88 74 auf Anfr.
HDCR 140-75/300 84148/9945-15 1407 727 300 201 6,03 461 200 110 6 88 81 auf Anfr.
HDCR 220-110/50 84148/9945-20 2199 1099 50 314 1,57 216 250 140 6 111,5 75 auf Anfr.
HDCR 220-110/100 84148/9945-21 2199 1099 100 314 3,14 266 250 140 6 111,5 86 auf Anfr.
HDCR 220-110/150 84148/9945-22 2199 1099 150 314 4,71 326 250 140 6 111,5 101 auf Anfr.
HDCR 220-110/200 84148/9945-23 2199 1099 200 314 6,28 376 250 140 6 111,5 112 auf Anfr.
HDCR 220-110/250 84148/9945-24 2199 1099 250 314 7,85 436 250 140 6 111,5 127 auf Anfr.
HDCR 220-110/300 84148/9945-25 2199 1099 300 314 9,42 486 250 140 6 111,5 139 auf Anfr.
HDCR 265-125/50 84148/9945-30 2660 1229 50 380 1,90 226 270 160 6 131,5 92 auf Anfr.
HDCR 265-125/100 84148/9945-31 2660 1229 100 380 3,80 276 270 160 6 131,5 106 auf Anfr.
HDCR 265-125/150 84148/9945-32 2660 1229 150 380 5,70 336 270 160 6 131,5 124 auf Anfr.
HDCR 265-125/200 84148/9945-33 2660 1229 200 380 7,60 386 270 160 6 131,5 137 auf Anfr.
HDCR 265-125/250 84148/9945-34 2660 1229 250 380 9,50 446 270 160 6 131,5 155 auf Anfr.
HDCR 265-125/300 84148/9945-35 2660 1229 300 380 11,40 496 270 160 6 131,5 168 auf Anfr.
HDCR 350-120/50 84148/9945-40 3436 1212 50 491 2,45 231 310 200 6 178 127 auf Anfr.
HDCR 350-120/100 84148/9945-41 3436 1212 100 491 4,91 281 310 200 6 178 148 auf Anfr.
HDCR 350-120/150 84148/9945-42 3436 1212 150 491 7,35 241 310 200 6 178 175 auf Anfr.
HDCR 350-120/200 84148/9945-43 3436 1212 200 491 9,82 391 310 200 6 178 195 auf Anfr.
HDCR 350-120/250 84148/9945-44 3436 1212 250 491 12,28 451 310 200 6 178 222 auf Anfr.
HDCR 350-120/300 84148/9945-45 3436 1212 300 491 14,73 501 310 200 6 178 243 auf Anfr.
HDCR 430-160/50 84148/9945-50 4310 1617 50 616 3,08 248 340 220 8 178 164 auf Anfr.
HDCR 430-160/100 84148/9945-51 4310 1617 100 616 6,16 298 340 220 8 178 188 auf Anfr.
HDCR 430-160/150 84148/9945-52 4310 1617 150 616 9,24 353 340 220 8 178 215 auf Anfr.
HDCR 430-160/200 84148/9945-53 4310 1617 200 616 12,32 403 340 220 8 178 239 auf Anfr.
HDCR 430-160/250 84148/9945-54 4310 1617 250 616 15,40 458 340 220 8 178 266 auf Anfr.
HDCR 430-160/300 84148/9945-55 4310 1617 300 616 18,48 508 340 220 8 178 290 auf Anfr.
HDCR 560-215/50 84148/9945-60 5629 2150 50 804 4,02 268 390 250 8 200 234 auf Anfr.
HDCR 560-215/100 84148/9945-61 5629 2150 100 804 8,04 318 390 250 8 200 266 auf Anfr.
HDCR 560-215/150 84148/9945-62 5629 2150 150 804 12,06 373 390 250 8 200 301 auf Anfr.
HDCR 560-215/200 84148/9945-63 5629 2150 200 804 16,08 423 390 250 8 200 332 auf Anfr.
HDCR 560-215/250 84148/9945-64 5629 2150 250 804 20,10 488 390 250 8 200 377 auf Anfr.
HDCR 560-215/300 84148/9945-65 5629 2150 300 804 24,12 538 390 250 8 200 408 auf Anfr.
HDCR 670-240/50 84148/9945-70 6734 2377 50 962 4,81 283 430 280 8 200 304 auf Anfr.
HDCR 670-240/100 84148/9945-71 6734 2377 100 962 9,62 333 430 280 8 200 343 auf Anfr.
HDCR 670-240/150 84148/9945-72 6734 2377 150 962 14,43 398 430 280 8 200 400 auf Anfr.
HDCR 670-240/200 84148/9945-73 6734 2377 200 962 19,24 448 430 280 8 200 439 auf Anfr.
HDCR 670-240/250 84148/9945-74 6734 2377 250 962 24,05 508 430 280 8 200 490 auf Anfr.
HDCR 670-240/300 84148/9945-75 6734 2377 300 962 28,86 558 430 280 8 200 530 auf Anfr.
HDCR 880-310/50 84148/9945-80 8759 3104 50 1257 6,28 310 490 320 10 250 434 auf Anfr.
HDCR 880-310/100 84148/9945-81 8759 3104 100 1257 12,57 360 490 320 10 250 485 auf Anfr.
HDCR 880-310/150 84148/9945-82 8759 3104 150 1257 18,85 420 490 320 10 250 551 auf Anfr.
HDCR 880-310/200 84148/9945-83 8759 3104 200 1257 25,14 470 490 320 10 250 602 auf Anfr.
HDCR 880-310/250 84148/9945-84 8759 3104 250 1257 31,43 530 490 320 10 250 668 auf Anfr.
HDCR 880-310/300 84148/9945-85 8759 3104 300 1257 37,71 580 490 320 10 250 719 auf Anfr.
HDCR 1100-400/50 84148/9945-90 11132 3929 50 1590 7,95 330 550 360 10 325 584 auf Anfr.
HDCR 1100-400/100 84148/9945-91 11132 3929 100 1590 15,90 380 550 360 10 325 648 auf Anfr.
HDCR 1100-400/150 84148/9945-92 11132 3929 150 1590 23,85 440 550 360 10 325 731 auf Anfr.
HDCR 1100-400/200 84148/9945-93 11132 3929 200 1590 31,80 490 550 360 10 325 795 auf Anfr.
HDCR 1100-400/250 84148/9945-94 11132 3929 250 1590 39,75 550 550 360 10 325 878 auf Anfr.
HDCR 1100-400/300 84148/9945-95 11132 3929 300 1590 47,70 600 550 360 10 325 943 auf Anfr.
