700 bar

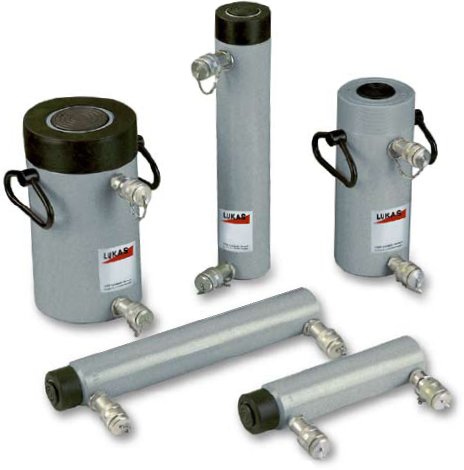

Doppeltwirkende Stahlzylinder, 10 t – 560 t
Die doppeltwirkenden LUKAS Zylinder verrichten schwerste Hub- und Zugarbeiten mit großer Präzision.
LDC Zylinder bestehen aus hochfestem Spezialstahl. Die einbrennlackierten Oberflächen bieten optimalen Korrosionsschutz. Alle Zylinder werden mit Kolbenschutzplatten geliefert.
Eigenschaften
LDC Zylinder bestehen aus hochfestem Spezialstahl. Die einbrennlackierten Oberflächen bieten optimalen Korrosionsschutz. Alle Zylinder werden mit Kolbenschutzplatten geliefert.
Eigenschaften
- Gute Seitenlastverträglichkeit durch breite Führungsringe
- Hartverchromte Kolbenstangen schützen vor Riefenbildung und Korrosion
- Abstreifringe gegen Verschmutzung und Verschleiß des Zylinders
- Vollbelastbare Hubbegrenzung
- Außengewinde zur einfacheren Montage
- Befestigungsbohrungen im Zylinderboden serienmäßig
- Überdruckventil auf der Ringraumseite
- International übliches Anschlusskupplungssystem
Alle LSC-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in vorhandene LUKAS 50 MPa-Systeme integriert werden.
Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.
/Lukas/Zylinder_700bar/Doppeltwirkende_Stahlzylinder_LDC.php
| Typ | Preis | |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 10-2/160 | Eigengewicht 6.5 kg Aussengewinde 2 1/4"-14, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 111 kN, Zugkraft 20 kN, Hub 160 mm, Bauhöhe 317 mm | 1.041,70 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 10-2/250 | Eigengewicht 8.5 kg Aussengewinde 2 1/4"-14, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 111 kN, Zugkraft 20 kN, Hub 250 mm, Bauhöhe 407 mm | 1.137,40 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 10-2/320 | Eigengewicht 9.5 kg Aussengewinde 2 1/4"-14, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 111 kN, Zugkraft 20 kN, Hub 320 mm, Bauhöhe 477 mm | 1.492,70 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 20-5/160 | Eigengewicht 12.0 kg Aussengewinde 3 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 218 kN, Zugkraft 53 kN, Hub 160 mm, Bauhöhe 328 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 20-5/250 | Eigengewicht 15.0 kg Aussengewinde 3 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 218 kN, Zugkraft 53 kN, Hub 160 mm, Bauhöhe 328 mm | 1.774,30 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 20-5/320 | Eigengewicht 17.0 kg Aussengewinde 3 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 218 kN, Zugkraft 53 kN, Hub 320 mm, Bauhöhe 488 mm | 1.876,60 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 30-7/160 | Eigengewicht 19.0 kg Aussengewinde 3 7/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 309 kN, Zugkraft 68 kN, Hub 160 mm, Bauhöhe 345 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 30-7/320 | Eigengewicht 27.0 kg Aussengewinde 3 7/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 309 kN, Zugkraft 68 kN, Hub 320 mm, Bauhöhe 505 mm | 1.912,90 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 50-7/160 | Eigengewicht 31.0 kg Aussengewinde 5"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 496 kN, Zugkraft 72 kN, Hub 160 mm, Bauhöhe 345 mm | 2.011,90 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 50-7/320 | Eigengewicht 49.0 kg Aussengewinde 5"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 496 kN, Zugkraft 72 kN, Hub 320 mm, Bauhöhe 520 mm | 2.746,70 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 75-14/160 | Eigengewicht 42.0 kg Aussengewinde 5 3/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 727 kN, Zugkraft 140 kN, Hub 160 mm, Bauhöhe 348 mm | 3.091,00 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 75-14/320 | Eigengewicht 61.0 kg Aussengewinde 5 3/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 727 kN, Zugkraft 140 kN, Hub 320 mm, Bauhöhe 522 mm | 3.800,50 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 95-19-160 | Eigengewicht 64.0 kg Aussengewinde 6 7/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 929 kN, Zugkraft 189 kN, Hub 160 mm, Bauhöhe 349 mm | 3.594,80 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 95-19/320 | Eigengewicht 85.0 kg Aussengewinde 6 7/8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 929 kN, Zugkraft 189 kN, Hub 320 mm, Bauhöhe 519 mm | 4.319,70 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 140-37/50 | Eigengewicht 66.0 kg Aussengewinde 8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 370 kN, Hub 50 mm, Bauhöhe 268 mm | 4.163,50 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 140-37/150 | Eigengewicht 90.0 kg Aussengewinde 8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 370 kN, Hub 150 mm, Bauhöhe 388 mm | 5.306,40 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 140-37/300 | Eigengewicht 119.0 kg Aussengewinde 8"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 370 kN, Hub 300 mm, Bauhöhe 538 mm | 6.727,60 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 220-56/50 | Eigengewicht 112.0 kg Aussengewinde 9 3/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 2199 kN, Zugkraft 560 kN, Hub 50 mm, Bauhöhe 284 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 220-56/150 | Eigengewicht 151.0 kg Aussengewinde 9 3/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 2199 kN, Zugkraft 560 kN, Hub 150 mm, Bauhöhe 404 mm | 7.621,90 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 220-56/300 | Eigengewicht 197.0 kg Aussengewinde 9 3/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 2199 kN, Zugkraft 560 kN, Hub 300 mm, Bauhöhe 554 mm | 8.948,50 EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 350-100/50 | Eigengewicht 189.0 kg Aussengewinde 12 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 3436 kN, Zugkraft 1014 kN, Hub 50 mm, Bauhöhe 309 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 350-100/150 | Eigengewicht 247.0 kg Aussengewinde 12 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 3436 kN, Zugkraft 1014 kN, Hub 150 mm, Bauhöhe 429 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 350-100/300 | Eigengewicht 346.0 kg Aussengewinde 12 1/4"-12, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 3436 kN, Zugkraft 1014 kN, Hub 300 mm, Bauhöhe 579 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 560-170/50 | Eigengewicht 396.0 kg Aussengewinde 15 5/8"-8, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 5629 kN, Zugkraft 1714 kN, Hub 50 mm, Bauhöhe 398 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 560-170/150 | Eigengewicht 504.0 kg Aussengewinde 15 5/8"-8, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 5629 kN, Zugkraft 1714 kN, Hub 150 mm, Bauhöhe 533 mm | EUR |
| Hydraulikzylinder, doppeltwirkend, Typ: LDC 560-170/300 | Eigengewicht 625.0 kg Aussengewinde 15 5/8"-8, Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 5629 kN, Zugkraft 1714 kN, Hub 300 mm, Bauhöhe 683 mm | EUR |

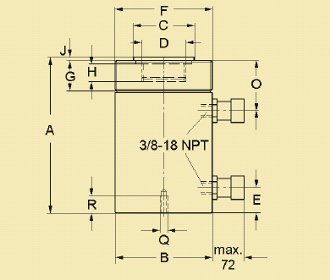

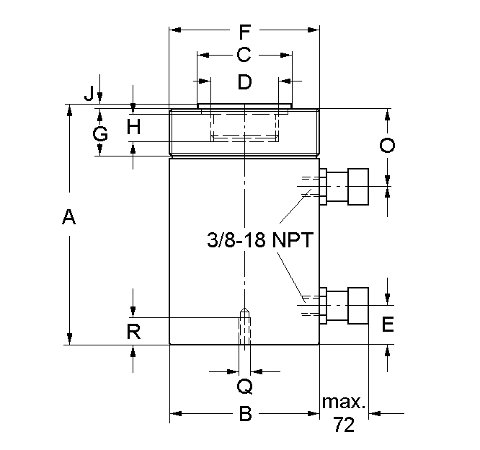

| Typ | Artikel-Nr. | Hub- kraft |
Zug- kraft |
Hub | Ölbe- darf |
A | ØB | ØC | D | F | G | J | Ge- wicht |
Preis |
| kN | kN | mm | l | mm | mm | mm | mm | mm | kg | Euro |
| LDC 10-2/160 | 84148/2101-01 | 111 | 20 | 160 | 0,26 | 317 | 60 | 36 | 1"-8 | 2 1/4"-14 | 32 | 7 | 6,5 | 1.041,70 |
| LDC 10-2/250 | 84148/2101-02 | 111 | 20 | 250 | 0,40 | 407 | 60 | 36 | 1"-8 | 2 1/4"-14 | 32 | 7 | 8,5 | 1.137,40 |
| LDC 10-2/320 | 84148/2101-03 | 111 | 20 | 320 | 0,51 | 477 | 60 | 36 | 1"-8 | 2 1/4"-14 | 32 | 7 | 9,5 | 1.492,70 |
| LDC 20-5/160 | 84148/2102-01 | 218 | 53 | 160 | 0,50 | 328 | 83 | 45 | 1"-8 | 3 1/4"-12 | 40 | 8 | 12,0 | |
| LDC 20-5/250 | 84148/2102-02 | 218 | 53 | 250 | 0,78 | 418 | 83 | 45 | 1"-8 | 3 1/4"-12 | 40 | 8 | 15,0 | 1.774,30 |
| LDC 20-5/320 | 84148/2102-03 | 218 | 53 | 320 | 1,00 | 488 | 83 | 45 | 1"-8 | 3 1/4"-12 | 40 | 8 | 17 | 1.876,60 |
| LDC 30-7/160 | 84148/2103-01 | 309 | 68 | 160 | 0,71 | 345 | 102 | 56 | 1 1/2"-16 | 3 7/8"-12 | 48 | 10 | 19 | |
| LDC 30-7/320 | 84148/2103-02 | 309 | 68 | 320 | 1,41 | 505 | 102 | 56 | 1 1/2"-16 | 3 7/8"-12 | 48 | 10 | 27,0 | 1.912,90 |
| LDC 50-7/160 | 84148/2104-01 | 496 | 72 | 160 | 1,13 | 345 | 127 | 80 | 1 3/4"-12 | 5"-12 | 50 | 10 | 31,0 | 2.011,90 |
| LDC 50-7/320 | 84148/2104-02 | 496 | 72 | 320 | 2,27 | 520 | 127 | 80 | 1 3/4"-12 | 5"-12 | 50 | 10 | 49 | 2.746,70 |
| LDC 75-14/160 | 84148/2105-01 | 727 | 140 | 160 | 1,66 | 348 | 150 | 90 | 1 3/4"-12 | 5 3/4"-12 | 50 | 10 | 42 | 3.091,00 |
| LDC 75-14/320 | 84148/2105-02 | 727 | 140 | 320 | 3,32 | 522 | 150 | 90 | 1 3/4"-12 | 5 3/4"-12 | 50 | 10 | 61 | 3.800,50 |
| LDC 95-19/160 | 84148/2106-01 | 929 | 189 | 160 | 2,12 | 349 | 177 | 100 | 1 3/4"-12 | 6 7/8"-12 | 50 | 10 | 64 | 3.594,80 |
| LDC 95-19/320 | 84148/2106-02 | 929 | 189 | 320 | 4,26 | 519 | 177 | 100 | 1 3/4"-12 | 6 7/8"-12 | 50 | 10 | 85 | 4.319,70 |
| LDC 140-37/50 | 84148/2107-01 | 1407 | 370 | 50 | 1,01 | 268 | 215 | 110 | 2 1/2"-12 | 8"-12 | 55 | 10 | 66 | 4.163,50 |
| LDC 140-37/150 | 84148/2107-02 | 1407 | 370 | 150 | 3,02 | 388 | 215 | 110 | 2 1/2"-12 | 8"-12 | 55 | 10 | 90 | 5.306,40 |
| LDC 140-37/300 | 84148/2107-03 | 1407 | 370 | 300 | 6,03 | 538 | 215 | 110 | 2 1/2"-12 | 8"-12 | 55 | 10 | 119 | 6.727,60 |
| LDC 220-56/50 | 84148/2108-01 | 2199 | 560 | 50 | 1,57 | 284 | 265 | 140 | 2 1/2"-12 | 9 3/4"-12 | 55 | 10 | 112 | |
| LDC 220-56/150 | 84148/2108-02 | 2199 | 560 | 150 | 4,71 | 404 | 265 | 140 | 2 1/2"-12 | 9 3/4"-12 | 55 | 10 | 151 | 7.621,90 |
| LDC 220-56/300 | 84148/2108-03 | 2199 | 560 | 300 | 9,42 | 554 | 265 | 140 | 2 1/2"-12 | 9 3/4"-12 | 55 | 10 | 197 | 8.948,50 |
| LDC 350-100/50 | 84148/2109-01 | 3436 | 1014 | 50 | 2,45 | 309 | 330 | 160 | 3"-12 | 12 1/4"-12 | 60 | 10 | 189 | |
| LDC 350-100/150 | 84148/2109-02 | 3436 | 1014 | 150 | 7,36 | 429 | 330 | 160 | 3"-12 | 12 1/4"-12 | 60 | 10 | 247 | |
| LDC 350-100/300 | 84148/2109-03 | 3436 | 1014 | 300 | 14,72 | 579 | 330 | 160 | 3"-12 | 12 1/4"-12 | 60 | 10 | 346 | |
| LDC 560-170/50 | 84148/2110-01 | 5629 | 1714 | 50 | 4,02 | 398 | 430 | 200 | 4"-12 | 15 5/8"-8 | 80 | 15 | 396 | |
| LDC 560-170/150 | 84148/2110-02 | 5629 | 1714 | 150 | 12,06 | 533 | 430 | 200 | 4"-12 | 15 5/8"-8 | 80 | 15 | 504 | |
| LDC 560-170/300 | 84148/2110-03 | 5629 | 1714 | 300 | 24,12 | 683 | 430 | 200 | 4"-12 | 15 5/8"-8 | 80 | 15 | 625 |

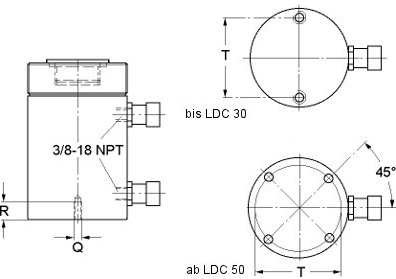

Serienmäßig Befestigungsbohrungen im Zylinderboden
| Typ | Q | R | T |
| LDC 10/... | 5/16"-18 | 14 | 39 |
| LDC 20/... | 1/2"-13 | 15 | 58 |
| LDC 30/... | 1/2"-13 | 15 | 66 |
| LDC 50/... | 1/2"-13 | 15 | 95 |
| LDC 70/... | 1/2"-13 | 18 | 100 |
| LDC 90/... | 3/4"-10 | 18 | 139 |
| LDC 140/... | 3/4"-16 | 25 | 158 |
| LDC 220/... | 1"-8 | 25 | 127 |
| LDC 350/... | 1 1/4"-7 | 40 | 158 |
| LDC 560/... | 1 3/4"-5 | 55 | 203 |
