700 bar

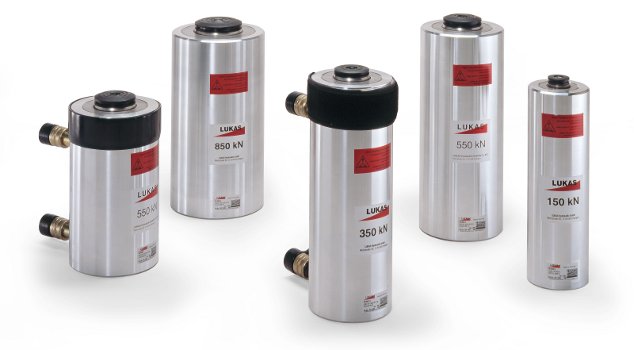

Doppeltwirkende Leichtmetallzylinder 15 t - 140 t
LUKAS HLMD Zylinder, bestehen aus hochfestem
Leichtmetall, sind sehr leicht und daher einfach zu transportieren. Sie eignen sich besonders gut für den Einsatz
auf Baustellen und für Reparaturarbeiten in Betrieben und Werkstätten. Typische Anwendungsfälle sind Heben,
Pressen, Verschieben, Verformen, Ziehen usw.
Die HLMD Zylinderreihe zeichnet sich durch flexible Gestaltung der
Ausstattungsvarianten aus. Daraus ergibt sich höhere Flexibilität beim Einbau in Maschinen und Anlagen. Die
Zylinder können ohne Außengewinde, mit metrischen oder Zoll Gewindeabmessungen geliefert werden.
Als Anschlussgewinde sind M18x1,5 und 3/8"-18 NPT lieferbar.
Weitere Optionen sind Befestigungsbohrungen im Zylinderboden.
Vorteile in der Praxis
- Hohe Seitenlastverträglichkeit durch breite Führungsringe
- Abstreifring gegen Verschmutzung und Verschleiß des Zylinders
- Voll belastbare Hubbegrenzung
- Hydraulisches Einfahren auch für Zugarbeiten nutzbar
- Flexibilität bei Außengewinde und Anschlussbohrung
- Serienmäßige Ausstattung mit LUKAS Schnellverschlusskupplungen
- Umrüstung auf LUKAS Schnellverschlusskupplung auf Anfrage
/Lukas/Zylinder_700bar/Doppeltwirkende_Zylinder_HLOD_HLMD_HLZD.php
| Typ | Preis | |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 15-6/200 M | Eigengewicht 9.0 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 137 kN, Zugkraft 66 kN, Hub 200 mm, Bauhöhe 330 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 35-15/200M | Eigengewicht 14.0 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 352 kN, Zugkraft 179 kN, Hub 200 mm, Bauhöhe 370 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 55-25/100M | Eigengewicht 15.0 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 100 mm, Bauhöhe 280 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 55-25/150M | Eigengewicht 17.0 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 150 mm, Bauhöhe 330 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 55-25/200M | Eigengewicht 18.5 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 200 mm, Bauhöhe 380 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 85-40/100M | Eigengewicht 21.5 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 100 mm, Bauhöhe 295 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 85-40/150M | Eigengewicht 24.0 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 150 mm, Bauhöhe 345 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 85-40/200M | Eigengewicht 26.5 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 200 mm, Bauhöhe 395 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD140-60/150M | Eigengewicht 40.0 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 150 mm, Bauhöhe 360 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD140-60/200M | Eigengewicht 44.5 kg ohne Aussengewinde, mit Kupplungsanschluss M18x1,5, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 200 mm, Bauhöhe 410 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 15-6/200 Z | Eigengewicht 9.0 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 137 kN, Zugkraft 66 kN, Hub 200 mm, Bauhöhe 330 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 35-15/200Z | Eigengewicht 14.0 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 352 kN, Zugkraft 179 kN, Hub 200 mm, Bauhöhe 370 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 55-25/100Z | Eigengewicht 15.0 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 100 mm, Bauhöhe 280 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 55-25/150Z | Eigengewicht 17.0 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 150 mm, Bauhöhe 330 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 55-25/200Z | Eigengewicht 18.5 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 200 mm, Bauhöhe 380 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 85-40/100Z | Eigengewicht 21.5 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 100 mm, Bauhöhe 295 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 85-40/150Z | Eigengewicht 24.0 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 150 mm, Bauhöhe 345 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD 85-40/200Z | Eigengewicht 26.5 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 200 mm, Bauhöhe 395 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD140-60/150Z | Eigengewicht 40.0 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 150 mm, Bauhöhe 360 mm | 0,00 EUR |
| Doppeltwirkende Leichtmetallzylinder, Typ: HLOD140-60/200Z | Eigengewicht 44.5 kg ohne Aussengewinde, mit Kupplungsanschluss 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 200 mm, Bauhöhe 410 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 15-6/200 M | Eigengewicht 9.0 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 137 kN, Zugkraft 66 kN, Hub 200 mm, Bauhöhe 330 mm | 1.149,50 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 35-15/200M | Eigengewicht 14.0 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 352 kN, Zugkraft 179 kN, Hub 200 mm, Bauhöhe 370 mm | 1.799,60 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 55-25/100M | Eigengewicht 15.0 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 100 mm, Bauhöhe 280 mm | 1.851,30 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 55-25/150M | Eigengewicht 17.0 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 150 mm, Bauhöhe 330 mm | 2.031,70 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 55-25/200M | Eigengewicht 18.5 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 200 mm, Bauhöhe 380 mm | 2.274,80 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 85-40/100M | Eigengewicht 21.5 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 100 mm, Bauhöhe 295 mm | 2.970,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 85-40/150M | Eigengewicht 24.0 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 150 mm, Bauhöhe 345 mm | 3.224,10 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 85-40/200M | Eigengewicht 26.5 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 200 mm, Bauhöhe 395 mm | 3.687,20 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD140-60/150M | Eigengewicht 40.0 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 150 mm, Bauhöhe 360 mm | 4.661,80 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD140-60/200M | Eigengewicht 44.5 kg mit metr. Aussengewinde und Kupplungsanschl. M18x1,5, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 200 mm, Bauhöhe 410 mm | 5.962,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 15-6/200 Z | Eigengewicht 9.0 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 137 kN, Zugkraft 66 kN, Hub 200 mm, Bauhöhe 330 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 35-15/200Z | Eigengewicht 14.0 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 352 kN, Zugkraft 179 kN, Hub 200 mm, Bauhöhe 370 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 55-25/100Z | Eigengewicht 15.0 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 100 mm, Bauhöhe 280 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 55-25/150Z | Eigengewicht 17.0 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 150 mm, Bauhöhe 330 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 55-25/200Z | Eigengewicht 18.5 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 200 mm, Bauhöhe 380 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 85-40/100Z | Eigengewicht 21.5 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 100 mm, Bauhöhe 295 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 85-40/150Z | Eigengewicht 24.0 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 150 mm, Bauhöhe 345 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD 85-40/200Z | Eigengewicht 26.5 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 200 mm, Bauhöhe 395 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD140-60/150Z | Eigengewicht 40.0 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 150 mm, Bauhöhe 360 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLMD140-60/200Z | Eigengewicht 44.5 kg mit metr. Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 200 mm, Bauhöhe 410 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 15-6/200 M | Eigengewicht 9.0 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 137 kN, Zugkraft 66 kN, Hub 200 mm, Bauhöhe 330 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 35-15/200M | Eigengewicht 14.0 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 352 kN, Zugkraft 179 kN, Hub 200 mm, Bauhöhe 370 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 55-25/100M | Eigengewicht 15.0 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 100 mm, Bauhöhe 280 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 55-25/150M | Eigengewicht 17.0 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 150 mm, Bauhöhe 330 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 55-25/200M | Eigengewicht 18.5 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 200 mm, Bauhöhe 380 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 85-40/100M | Eigengewicht 21.5 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 100 mm, Bauhöhe 295 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 85-40/150M | Eigengewicht 24.0 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 150 mm, Bauhöhe 345 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 85-40/200M | Eigengewicht 26.5 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 200 mm, Bauhöhe 395 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD140-60/150M | Eigengewicht 40.0 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 150 mm, Bauhöhe 360 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD140-60/200M | Eigengewicht 44.5 kg mit inch Aussengewinde und Kuppl.-anschl. M18x1,5, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 200 mm, Bauhöhe 410 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 15-6/200 Z | Eigengewicht 9.0 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 137 kN, Zugkraft 66 kN, Hub 200 mm, Bauhöhe 330 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 35-15/200Z | Eigengewicht 14.0 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 352 kN, Zugkraft 179 kN, Hub 200 mm, Bauhöhe 370 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 55-25/100Z | Eigengewicht 15.0 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 100 mm, Bauhöhe 280 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 55-25/150Z | Eigengewicht 17.0 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 150 mm, Bauhöhe 330 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 55-25/200Z | Eigengewicht 18.5 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 550 kN, Zugkraft 280 kN, Hub 200 mm, Bauhöhe 380 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 85-40/100Z | Eigengewicht 21.5 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 100 mm, Bauhöhe 295 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 85-40/150Z | Eigengewicht 24.0 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 150 mm, Bauhöhe 345 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD 85-40/200Z | Eigengewicht 26.5 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 859 kN, Zugkraft 414 kN, Hub 200 mm, Bauhöhe 395 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD140-60/150Z | Eigengewicht 40.0 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 150 mm, Bauhöhe 360 mm | 0,00 EUR |
| Leichtmetallzyl. mit Federrückzug, doppeltw. Typ HLZD140-60/200Z | Eigengewicht 44.5 kg mit inch Aussengewinde und Kuppl.-anschl. 3/8-18 NPT, PN 700 bar Hubkraft 1407 kN, Zugkraft 616 kN, Hub 200 mm, Bauhöhe 410 mm | 0,00 EUR |
| Traggriffe für Zylinder HL.. 35/.. M/Z | Eigengewicht 1.0 kg | 0,00 EUR |
| Traggriffe für Zylinder HL.. 55/.. M/Z | Eigengewicht 1.0 kg | 302,50 EUR |
| Traggriffe für Zylinder HL.. 85/.. M/Z | Eigengewicht 1.0 kg | 139,70 EUR |
| Traggriffe für Zylinder HL.. 140/.. M/Z | Eigengewicht 1.2 kg | 0,00 EUR |
| Ausgleichsplatten für Zylinder HL.. 15/.. M/Z | Eigengewicht 0.4 kg | 0,00 EUR |
| Ausgleichsplatten für Zylinder HL.. 35/.. M/Z | Eigengewicht 0.6 kg | 0,00 EUR |
| Ausgleichsplatten für Zylinder HL.. 55/.. M/Z | Eigengewicht 1.4 kg | 0,00 EUR |
| Ausgleichsplatten für Zylinder HL.. 85/.. M/Z | Eigengewicht 3.9 kg | 0,00 EUR |
| Ausgleichsplatten für Zylinder HL.. 140/.. M/Z | Eigengewicht 6.2 kg | 0,00 EUR |
| Typen HLMD | Hubkraft | Zugkraft | Hub | Kolbenfläche | Ölbedarf effektiv |
Gewicht | |
| (drücken) | (ziehen) | ||||||
| 15-6/200 M | 137 kN | 66 kN | 200 mm | 19,6 cm² | 9,5 cm² | 0,20 l | 9 kg |

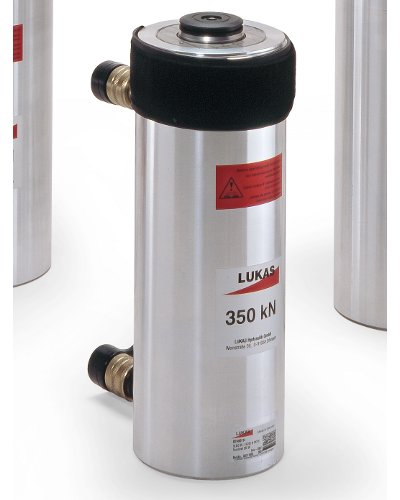

| 35-15/200 M | 352 kN | 179 kN | 200 mm | 50,3 cm² | 25,6 cm² | 0,49 l | 14 kg |

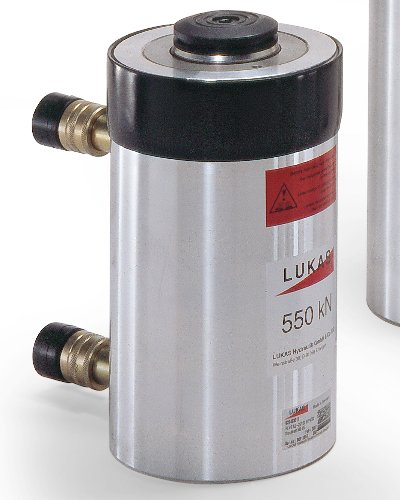

| 55-25/100 M | 550 kN | 280 kN | 100 mm | 78,5 cm² | 40,1 cm² | 0,38 l | 15 kg |
| 55-25/150 M | 550 kN | 280 kN | 150 mm | 78,5 cm² | 40,1 cm² | 0,58 l | 17 kg |
| 55-25/200 M | 550 kN | 280 kN | 200 mm | 78,5 cm² | 40,1 cm² | 0,77 l | 19 kg |
| 85-40/100 M | 859 kN | 414 kN | 100 mm | 122,7 cm² | 59,1 cm² | 0,64 l | 22 kg |
| 85-40/150 M | 859 kN | 414 kN | 150 mm | 122,7 cm² | 59,1 cm² | 0,95 l | 24 kg |
| 85-40/200 M | 859 kN | 414 kN | 200 mm | 122,7 cm² | 59,1 cm² | 1,27 l | 27 kg |
| 140-60/150 M | 1407 kN | 616 kN | 150 mm | 201,1 cm² | 88,0 cm² | 1,70 l | 40 kg |
| 140-60/200 M | 1407 kN | 616 kN | 200 mm | 201,1 cm² | 88,0 cm² | 2,26 l | 45 kg |
HLMD mit metrischem Außengewinde mit Kupplungsanschluss M 18 x 1,5
| Typ | Artikel-Nr. | Kraft [kN] | A | ØB | ØC | D | E | F=B | G | H | J | L | O | Preis | |
| Hub | Zug | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | EUR | |||
| HLMD 15-6/200 M | 83149/2314 | 137 | 66 | 330 | 100 | 36 | M20x1,5 | 25,5 | M100x2 | 35,1 | 48 | 5 | 10 | 54,4 | 1.149,50 |
| HLMD 35-15/200 M | 83149/3114 | 352 | 179 | 370 | 130 | 56 | M33x1,5 | 27 | M130x2 | 49,5 | 48 | 5 | 10 | 70 | 1.799,60 |
| HLMD 55-25/100 M | 83149/3511 | 550 | 280 | 280 | 150 | 70 | M36x1,5 | 27 | M150x3 | 52,6 | 53 | 5 | 15 | 74,5 | 1.851,30 |
| HLMD 55-25/150 M | 83149/3513 | 550 | 280 | 330 | 150 | 70 | M36x1,5 | 27 | M150x3 | 52,6 | 53 | 5 | 15 | 74,5 | 2.031,70 |
| HLMD 55-25/200 M | 83149/3514 | 550 | 280 | 380 | 150 | 70 | M36x1,5 | 27 | M150x3 | 52,6 | 53 | 5 | 15 | 74,5 | 2.274,80 |
| HLMD 85-40/100 M | 83149/3911 | 859 | 414 | 295 | 175 | 90 | M50x1,5 | 30 | M175x3 | 61,6 | 59 | 5 | 15 | 83,5 | 2.970,00 |
| HLMD 85-40/150 M | 83149/3913 | 859 | 414 | 345 | 175 | 90 | M50x1,5 | 30 | M175x3 | 61,6 | 59 | 5 | 15 | 83,5 | 3.224,10 |
| HLMD 85-40/200 M | 83149/3914 | 859 | 414 | 395 | 175 | 90 | M50x1,5 | 30 | M175x3 | 61,6 | 59 | 5 | 15 | 83,5 | 3.687,20 |
| HLMD 140-60/150M | 83149/4313 | 1407 | 616 | 360 | 225 | 120 | M80x2 | 30 | M220x4 | 70,9 | 68 | 5 | 15 | 92 | 4.661,80 |
| HLMD 140-60/200M | 83149/4314 | 1407 | 616 | 410 | 225 | 120 | M80x2 | 30 | M220x4 | 70,9 | 68 | 5 | 15 | 92 | 5.962,00 |
Zubehör
Befestigungsbohrungen im Zylinderboden
| Typ | Q | R | T |
| HLMD 15/... | M 6 | 10 mm | 50 mm |
| HLMD 35/... | M 8 | 13 mm | 50 mm |
| HLMD 55/... | M 10 | 19 mm | 110 mm |
| HLMD 85/... | M 10 | 19 mm | 140 mm |
| HLMD 140/... | M 12 | 24 mm | 185 mm |
Traggriff
| für | Artikel-Nr. | Gewicht | Preis |
| HLMD 85-40/100 M/Z | 83148/3966 | 1,0 kg | 139,70 |
| HLMD 85-40/150 M/Z | 83148/3966 | 1,0 kg | 139,70 |
| HLMD 85-40/200 M/Z | 83148/3966 | 1,0 kg | 139,70 |
| für | Artikel-Nr. | Gewicht | Preis |
| HLMD 35-15/200 M/Z | 83148/3166 | 1,0 kg | |
| HLMD 55-25/100 M/Z | 83148/3566 | 1,0 kg | 302,50 |
| HLMD 55-25/150 M/Z | 83148/3566 | 1,0 kg | 302,50 |
| HLMD 55-25/200 M/Z | 83148/3566 | 1,0 kg | 302,50 |
| HLMD 140-60/150 M/Z | 83148/4366 | 1,2 kg | 0,00 |
| HLMD 140-60/200 M/Z | 83148/4366 | 1,2 kg | 0,00 |
Ausgleichsplatten
Die Ausgleichsplatten werden in den Zylinderkolben eingesteckt und gleichen Bewegungen aus, die z.B. beim
einseitigen Heben von Lasten entstehen.
| für | Artikel-Nr. | a | Øb | Neigungswinkel | Gewicht | Preis |
| HLMD 15 | 83148/1623 | 24 mm | 50 mm | 5° | 0,4 kg | 0,00 |
| HLMD 35 | 83148/1631 | 20 mm | 75 mm | 5° | 0,6 kg | 0,00 |
| HLMD 55 | 83148/1635 | 32 mm | 95 mm | 5° | 1,4 kg | 0,00 |
| HLMD 85 | 83148/1639 | 45 mm | 135 mm | 5° | 3,9 kg | 0,00 |
| HLMD 140 | 83148/1643 | 45 mm | 155 mm | 5° | 6,2 kg | 0,00 |
