Einfachwirkende Flachzylinder
mit Federrückzug 5 t – 150 t

Einfachwirkende Flachzylinder LFC
Die LUKAS Flachzylinder LFC bestehen aus hochfestem Stahl und sind für härteste Einsätze geeignet. Die einbrennlackierten Oberflächen bieten optimalen Korrosionsschutz.
Wegen ihrer extrem niedrigen Bauhöhe eignen sie sich besonders für Anwendungsfälle, bei denen nur wenig Platz zum Einsetzen eines Zylinders vorhanden ist, z.B. beim Anheben von Maschinen oder beim Austausch von Brückenlagern.
Um ohne Last zügig einzufahren, werden die Kolben der einfachwirkenden Zylinder mit Federkraft zurückgezogen.
LFC Zylinder sind serienmäßig mit international üblichen Schraubkupplungen ausgestattet und haben durchgehende Befestigungsbohrungen im Zylinderkörper.


/Lukas/Zylinder_700bar/Einfachwirkende_Flachzylinder_LFC.php
Typ Preis
Einfachwirkender Flachzylinder Typ LFC 5/6Eigengewicht 0.9 kg
Hubkraft 43 kN, Hub 6 mm, Bauhöhe 32,2 mm, PN 700 bar		 EUR
Einfachwirkender Flachzylinder Typ LFC 5/16Eigengewicht 1.2 kg
Hubkraft 43 kN, Hub 16 mm, Bauhöhe 42,5 mm, PN 700 bar		327,80 EUR
Einfachwirkender Flachzylinder Typ LFC 10/11Eigengewicht 1.6 kg
Hubkraft 99 kN, Hub 11 mm, Bauhöhe 43 mm, PN 700 bar		389,40 EUR
Einfachwirkender Flachzylinder Typ LFC 23/11Eigengewicht 2.8 kg
Hubkraft 227 kN, Hub 11 mm, Bauhöhe 52 mm, PN 700 bar		500,50 EUR
Einfachwirkender Flachzylinder Typ LFC 30/13Eigengewicht 4.1 kg
Hubkraft 287 kN, Hub 13 mm, Bauhöhe 59 mm, PN 700 bar		 EUR
Einfachwirkender Flachzylinder Typ LFC 50/16Eigengewicht 6.6 kg
Hubkraft 486 kN, Hub 16 mm, Bauhöhe 68 mm, PN 700 bar		818,40 EUR
Einfachwirkender Flachzylinder Typ LFC 75/16Eigengewicht 12.5 kg
Hubkraft 712 kN, Hub 16 mm, Bauhöhe 79 mm, PN 700 bar		 EUR
Einfachwirkender Flachzylinder Typ LFC 100/16Eigengewicht 15.0 kg
Hubkraft 953 kN, Hub 16 mm, Bauhöhe 87 mm, PN 700 bar		 EUR
Einfachwirkender Flachzylinder Typ LFC 150/16Eigengewicht 25.0 kg
Hubkraft 1450 kN, Hub 16 mm, Bauhöhe 100 mm, PN 700 bar		2.182,40 EUR
Typ Artikel-Nr. Hubkraft Hub Kolbenfläche Ölbedarf Höhe A Länge ØB Breite X Gewicht Preis
LFC 5/6 84148/5003-01 43 kN 6 mm 16,4 cm² 0,01 l 32,2 mm 60 mm 41 mm 0,9 kg
LFC 5/16 84148/5003-02 43 kN 16 mm 6,4 cm² 0,01 l 42,5 mm 60 mm 41 mm 1,2 kg 327,80
LFC 10/11 84148/5003-03 99 kN 11 mm 14,5 cm² 0,01 l 43 mm 83 mm 56 mm 1,6 kg 389,40
LFC 23/11 84148/5003-04 227 kN 11 mm 33,2 cm² 0,03 l 52 mm 102 mm 80 mm 2,8 kg 500,50
LFC 30/13 84148/5003-05 287 kN 13 mm 41,9 cm² 0,05 l 59 mm 114 mm 95 mm 4,1 kg
LFC 50/16 84148/5003-06 486 kN 16 mm 70,9 cm² 0,11 l 68 mm 140 mm 114 mm 6,6 kg 818,40
LFC 75/16 84148/5003-07 712 kN 16 mm 103,8 cm² 0,17 l 79 mm 165 mm 140 mm 12,5 kg
LFC 100/16 84148/5003-08 953 kN 16 mm 138,9 cm² 0,22 l 87 mm 178 mm 158 mm 15,0 kg
LFC 150/16 84148/5003-10 1450 kN 16 mm 211,3 cm² 0,33 l 100 mm 216 mm 194 mm 25,0 kg 2.182,40

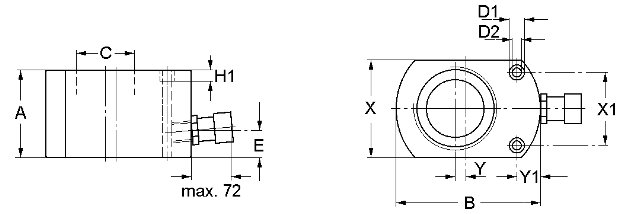

Maßskizze für Einfachwirkende Flachzylinder LFC
Alle LFC-Zylinder können nachträglich mit LUKAS Steckkupplungen ausgerüstet und somit auch in vorhandene LUKAS 50 MPa-Systeme integriert werden.
Steckkupplungsnippel
StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.

Die Zylindertypen LFC 100/16 und LFC 150/16 werden mit Traggriffen geliefert.


Typ Artikel-Nr. A ØB ØC ØD1 ØD2 E H1 X X1 Y Y1
mm mm mm mm mm mm mm mm mm mm mm
LFC 5/6 84148/5003-01 32,2 60 25 9,5 5,5 16 6 41 28 9 19
LFC 5/16 84148/5003-02 42,5 60 25 9,5 5,5 16 6 41 28 9 19
LFC 10/11 84148/5003-03 43 83 38 11 6,5 20 7 56 37 12,5 21
LFC 23/11 84148/5003-04 52 102 57 14 9 20 9 80 50 10 22
LFC 30/13 84148/5003-05 59 114 60 17 11 20 11 95 52 10 21
LFC 50/16 84148/5003-06 68 140 78 19 13 21 13 114 67 12 26
LFC 75/16 84148/5003-07 79 165 95 20 13 22 13 140 76 12 31
LFC 100/16 84148/5003-08 87 178 108 20 13 20 13 158 76 10 25
LFC 150/16 84148/5003-10 100 216 134 20 13 25 15 194 117 11 35
