700 bar

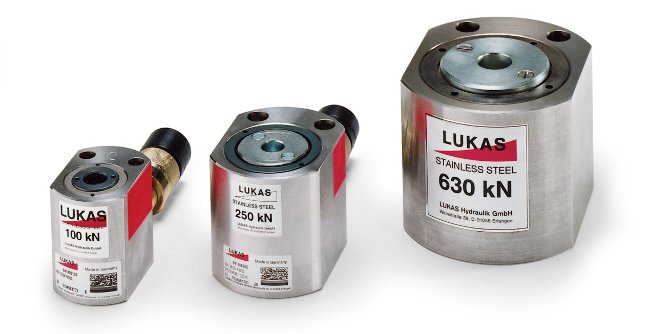

Einfachwirkende Kurzhub-Edelstahlzylinder
mit Federrückzug 10 t – 63 t
LUKAS Kurzhub Edelstahlzylinder ACK sind speziell konzipiert für Einsätze, bei denen hohe Oberflächenqualität
zählt. Selbst in aggressiver Atmosphäre, z.B. bei Arbeiten im Offshore-Bereich überzeugen sie durch extreme
Korrosionsbeständigkeit und Langlebigkeit.
Nach Einsätzen in radioaktiver Umgebung sind sie viel leichter dekontaminierbar als lackierte Zylinder.
Mit ihrer niedrigen Bauhöhe eignen sie sich besonders z.B. zum Anheben von Maschinen oder zum Heben schwerer Lasten
im Brückenbau und in der Brückenwartung.
ACK Zylinder haben durchgehende Befestigungsbohrungen im Zylinderkörber und werden mit international üblicher
Schraubkupplung geliefert.
Typ |
Artikel-Nr. |
Hubkraft |
Hub |
Kolbenfläche |
Ölbedarf |
Höhe A |
Länge ØB |
Breite X |
Gewicht |
Preis |

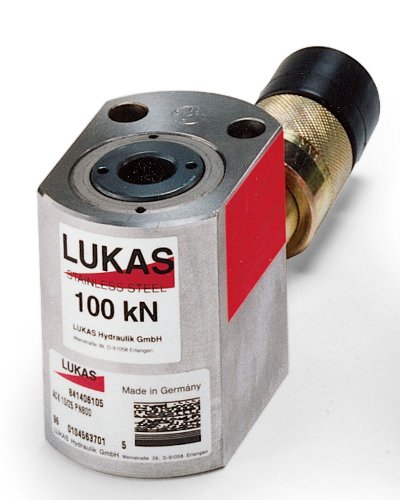

ACK 10/25 |
84140/6105 |
88 kN |
25 mm |
12,6 cm² |
0,03 l |
77 mm |
75 mm |
55 mm |
2,4 kg |
auf Anfrage |

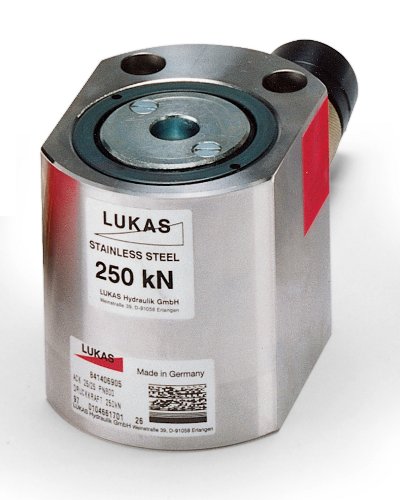

ACK 25/25 |
84140/6905 |
219 kN |
25 mm |
31,2 cm² |
0,08 l |
88 mm |
100 mm |
125 mm |
4,8 kg |
auf Anfrage |

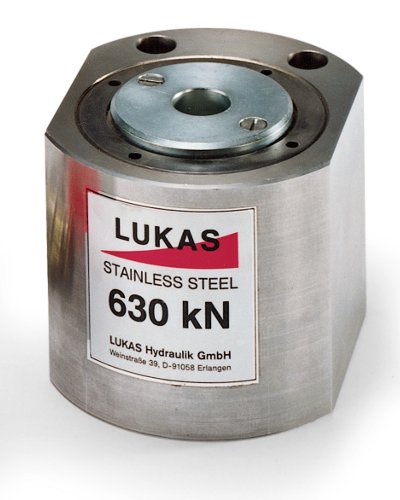

ACK 63/25 |
84140/6705 |
550 kN |
25 mm |
78,5 cm² |
0,2 l |
118 mm |
150 mm |
125 mm |
14,3 kg |
auf Anfrage |

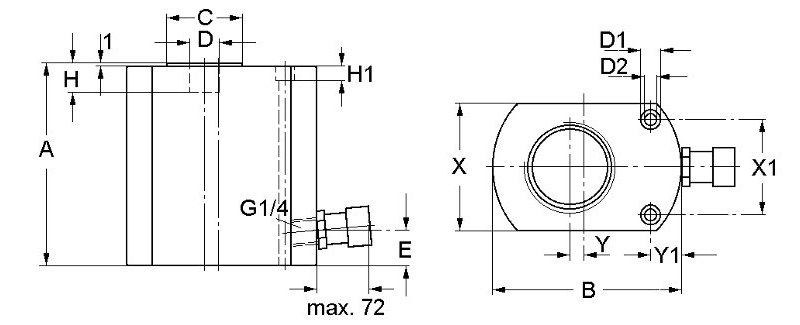

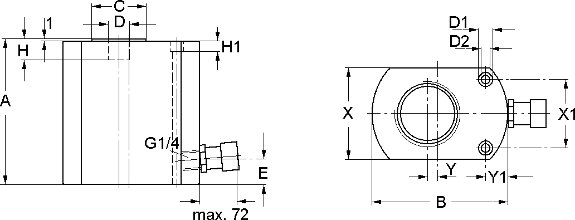

Typ |
Artikel-Nr. |
A |
ØB |
ØC |
ØD |
ØD1 |
ØD2 |
E |
H |
H1 |
X |
X1 |
Y |
Y1 |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
mm |
ACK 10/25 |
84140/6105 |
77 |
75 |
32 |
16 |
11 |
6,6 |
17 |
12 |
6,8 |
55 |
37 |
10 |
17,5 |
ACK 25/25 |
84140/6905 |
88 |
100 |
50 |
16 |
15 |
9 |
18,5 |
10 |
9 |
80 |
50 |
10 |
20 |
ACK 63/25 |
84140/6705 |
118 |
150 |
80 |
25 |
18 |
11 |
24 |
17 |
11 |
125 |
70 |
10 |
25 |
|
