700 bar

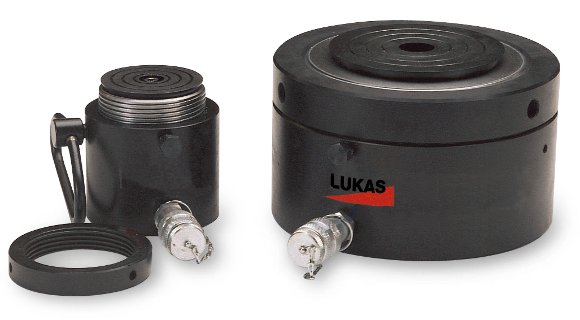

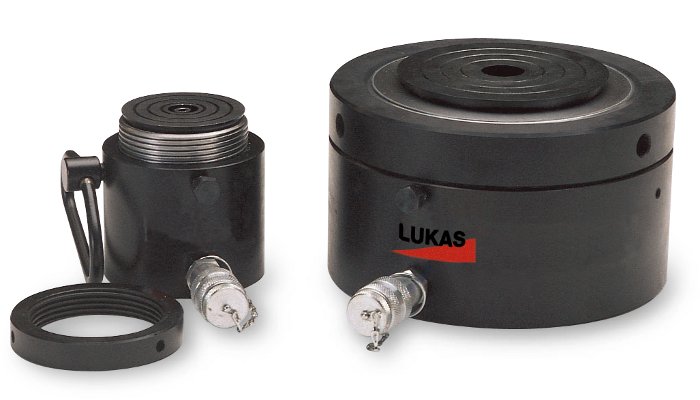

Einfachwirkende Kurzhub-Verriegelungszylinder
ohne Federrückzug 50 – 550 t
LUKAS HFCL Zylinder sind extra flach und haben Verriegelungsmuttern zum mechanischen Halten
und Sichern gehobener Lasten über einen langen Zeitraum.
Steckkupplungsnippel StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.
- Alle Modelle mit beweglicher Ausgleichsplatten, um außenmittige Belastung zu vermeiden.
- Spezieller Oberflächenschutz gegen Korrosion.
- Abspritzbohrung begrenzt den Ausfahrweg und schützt den Zylinder.
Steckkupplungsnippel StNi 62 (Artikel-Nr.: 84053/16) bitte separat bestellen und gegen serienmäßige Schraubkupplungen austauschen.
/Lukas/Zylinder_700bar/Kurzhub_Verriegelungszylinder_HFCL.php
| Typ | Preis | |
| Extraflache Verriegelungszylinder HFCL 50/50 | Eigengewicht 12.0 kg Hubkraft 425 kN, Hub 50 mm, Bauhöhe 125 mm, PN 700 bar, Ölbedarf 0,36 l, ohne Federrückzug, mit beweglicher Ausgleichsplatte | 0,00 EUR |
| Extraflache Verriegelungszylinder HFCL 90/45 | Eigengewicht 23.0 kg Hubkraft 928 kN, Hub 45 mm, Bauhöhe 137 mm, PN 700 bar, Ölbedarf 0,6 l, ohne Federrückzug, mit beweglicher Ausgleichsplatte | 0,00 EUR |
| Extraflache Verriegelungszylinder HFCL 140/45 | Eigengewicht 39.0 kg Hubkraft 1407 kN, Hub 45 mm, Bauhöhe 148 mm, PN 700 bar, Ölbedarf 0,91 l, ohne Federrückzug, mit beweglicher Ausgleichsplatte | 2.203,30 EUR |
| Extraflache Verriegelungszylinder HFCL 220/45 | Eigengewicht 62.0 kg Hubkraft 2198 kN, Hub 45 mm, Bauhöhe 155 mm, PN 700 bar, Ölbedarf 1,41 l, ohne Federrückzug, mit beweglicher Ausgleichsplatte | 0,00 EUR |
| Extraflache Verriegelungszylinder HFCL 350/45 | Eigengewicht 111.0 kg Hubkraft 3434 kN, Hub 45 mm, Bauhöhe 178 mm, PN 700 bar, Ölbedarf 2,21 l, ohne Federrückzug, mit beweglicher Ausgleichsplatte | 0,00 EUR |
| Extraflache Verriegelungszylinder HFCL 550/45 | Eigengewicht 193.0 kg Hubkraft 5656 kN, Hub 45 mm, Bauhöhe 192 mm, PN 700 bar, Ölbedarf 3,62 l, ohne Federrückzug, mit beweglicher Ausgleichsplatte | 0,00 EUR |

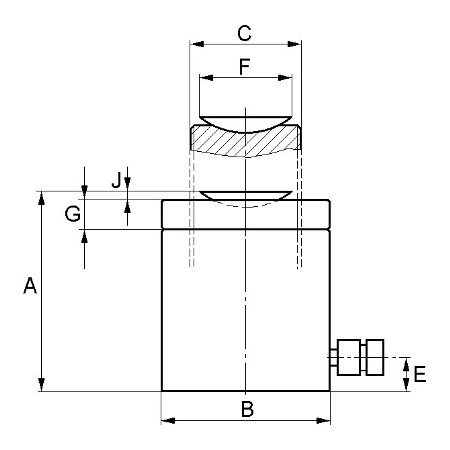

| Typ | Artikel-Nr. | Hubkraft | Hub | Kolben- fläche |
Öl- bedarf |
A | ØB | ØC | E | F | G | J | Gewicht | Preis |
| mm | mm | mm | mm | mm | mm | mm | EUR | |||||||
| HFCL 50/50 | 84148/9946-90 | 495 kN | 50 mm | 70,8 cm² | 0,36 l | 125 | 120 | Tr95x4 | 19 | 95 | 21 | 6 | 12 kg | 0,00 |
| HFCL 90/45 | 84148/9946-91 | 928 kN | 45 mm | 132,7 cm² | 0,60 l | 137 | 165 | Tr30x6 | 21 | 126 | 31 | 8 | 23 kg | 0,00 |
| HFCL 140/45 | 84148/9946-92 | 1407 kN | 45 mm | 201 cm² | 0,91 l | 148 | 205 | Tr160x6 | 27 | 160 | 38 | 9 | 39 kg | 2.203,30 |
| HFCL 220/45 | 84148/9946-93 | 2198 kN | 45 mm | 314 cm² | 1,41 l | 155 | 255 | Tr200x6 | 28 | 200 | 40 | 10 | 62 kg | 0,00 |
| HFCL 350/45 | 84148/9946-94 | 3434 kN | 45 mm | 490,6 cm² | 2,21 l | 178 | 320 | Tr250x6 | 35 | 240 | 50 | 11 | 111 kg | 0,00 |
| HFCL 550/45 | 84148/9946-95 | 5656 kN | 45 mm | 803,8 cm² | 3,62 l | 192 | 405 | Tr320x6 | 38 | 295 | 60 | 10 | 193 kg | 0,00 |
Achtung! Bei unebenem oder nachgebendem Untergrund müssen die Zylinder vollständig mit einer stabilen Unterlage unterbaut werden.
