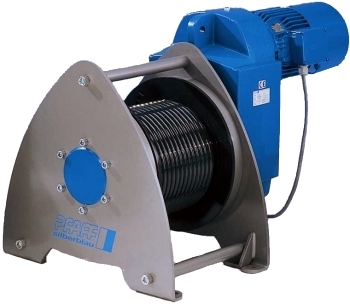

Elektroseilwinde BETA PROLINE

Die Elektroseilwinde BETA PROLINE zeichnet sich durch ihre hervorragende Verarbeitungsqualität in Verbindung mit zuverlässigen und standfesten Getriebemotoren aus. Alle gefrästen und geschliffenen Zahnräder des wartungsfreien Stirnradgetriebes sind im Ölbad laufend. Die Schrägverzahnung der Getrieberäder gewährleistet Ihnen eine hohe Laufruhe.
Die kräftigen Drehstrommotoren sind vorgesehen für eine Mehrbereichsspannung von 380 bis 420 V/50 Hz bzw. 440 bis 460 V/60 Hz - Motorschutzart IP 54.
Die sichere Bedienung der Winden erfolgt über eine separate Schützensteuerung (42 V/50 Hz) mit integrierten Tastern "Auf-Ab/Notaus" einschließlich Hauptschalter. Bei Winden ab 1.000 kg wird serienmäßig ein elektronischer Überlastschutz berücksichtigt.
Die Elektroseilwinden der Baureihe BETA PROLINE wurden für hochwertige Anwendungen in der Industrie, dem Maschinenbau und der Verfahrenstechnik entwickelt und sind für eine theoretische Lebensdauer von 400 (1Bm), 800 (1Am) bis 1.600 (2m) Betriebsstunden bei Vollast ausgelegt. Die Winden können in einem Temperaturbereich von -20° C bis + 40° C ohne spezielle Ölfüllung eingesetzt werden.
Die Elektroseilwinden BETA PROLINE verfügen selbstverständlich über eine gerillte Seiltrommel mit je 1 Seilbefestigung an den Bordscheiben. Auf Wunsch können auch Trommeln mit Sonderrillung für mehrere Seile geliefert werden.
Für jeden Einsatzfall bietet das reichhaltige Zubehör eine sinnvolle Ergänzung zu Ihrer Profi-Winde.

Elektroseilwinde SW-E PROLINE Standard

Die Elektroseilwinde in Standardausführung wird mit einer Seilgeschwindigkeit und einer Grundausstattung geliefert, die keine Wünsche offen läßt. Die Winden sind in 5 Baugruppen (BG 1 - BG 5) unterteilt. Durch die Kombination von Motorleistung und Getriebeübersetzung stehen Zuglasten von 100 kg bis 7.500 kg bei Seilgeschwindigkeiten bis zu 30 m/min aus unserem Baukasten für Sie zur Verfügung.
Auf Wunsch sind Seilwinden mit Wechselstrom-Antrieb lieferbar.

Art.Nr.	Bau- größe	Tragkraft 1.Lage	TrwGr	Seilge- schwindig- keit ¹) 1.Lage	Motor- leistung	Empf. Seilfestig- keit	Empf. Seil Ø ²)	Seilaufnahme		Eigen- gewicht	Preis
								1.Lage	Ob.Lage
0311...		kg		m/min	kW	N/mm²	mm	m	m	kg	EUR

48012	1	250	2m	9,5	0,42	1770	5	16,2	77,8	61,5	2.033,00
48018	1	250	2m	13,8	0,60	1770	5	16,2	77,8	62,9	2.053,90
48024	1	250	2m	21,1	0,93	1770	5	16,2	77,8	63,9	2.121,40
48007	1	320	2m	5,6	0,32	1960	5	16,2	77,8	62,5	1.945,60
48013	1	320	2m	9,6	0,54	1960	5	16,2	77,8	62,9	2.053,90
48019	1	320	2m	13,8	0,77	1960	5	16,2	77,8	63,9	2.076,70
48025	1	320	2m	21,3	1,19	1960	5	16,2	77,8	67	2.142,30
48077	1	500	1Am	8,5	0,75	1960	6	8,4	58,5	63,9	2.076,70
48208	2	500	2m	10,3	0,91	1770	8	17,1	85,5	104	2.703,70
48209	2	630	2m	10,3	1,14	1770	8	17,1	85,5	104	2.768,30
48219	2	630	2m	20,3	2,25	1770	8	17,1	85,5	110,5	3.091,30
48205	2	800	2m	4,8	0,67	1960	8	17,1	85,5	100,9	2.703,70
48210	2	800	2m	10,3	1,45	1960	8	17,1	85,5	104	2.872,80
48220	2	800	2m	20,5	2,87	1960	8	17,1	85,5	113,5	3.094,20
48259	2	980	1Am	7,5	1,28	1960	9	11	77,4	104	2.872,80
48403	3	1250	2m	5,2	1,15	1770	12	16,3	61,3	164,5	4.823,20
48406	3	1250	2m	11,0	2,41	1770	12	16,3	61,3	174	5.072,10
48441	3	1600	1Am	8,1	2,28	1960	12	12,1	87,7	174	5.072,10
48444	3	1600	1Am	12,5	3,50	1960	12	12,1	87,7	173	5.334,30
48504	3,5	2000	2m	7,6	2,66	1770	14	13,8	53,9	221	7.012,90
48507	3,5	2000	2m	11,1	3,89	1770	14	13,8	53,9	233,6	8.008,50
48510	3,5	2000	2m	16,3	5,72	1770	14	13,8	53,9	246,4	8.236,50
48505	3,5	2500	2m	7,6	3,35	1770	14	13,8	53,9	224	6.976,80
48502	3,5	2500	2m	5,5	2,40	1770	14	13,8	53,9	221	7.012,90
48511	3,5	2500	2m	16,3	7,15	1770	14	13,8	53,9	246,4	8.164,30
48530	3,5	3200	1Am	4,5	2,52	2160	14	11,4	64,5	221	7.012,90
48536	3,5	3200	1Am	9,1	5,10	2160	14	11,4	64,5	233,6	8.008,50
48620	4	3200	2m	21,7	12,19	1770	18	15,6	62	502,6	11.018,10
48644	4	4000	1Am	6,2	4,38	1960	18	12,7	98,3	434,6	8.569,00
48652	4	4000	1Am	11,2	7,85	1960	18	12,7	98,3	468,4	9.429,70
48802	5	5000	2m	4,2	3,66	1960	20	20,3	79,2	1047,4	15.871,70
48804	5	5000	2m	8,6	7,58	1960	20	20,3	79,2	1019,4	17.261,50
48823	5	6300	1Am	3,4	3,72	2160	20	16,4	93,4	1047,4	15.871,70
48825	5	6300	1Am	7,0	7,71	2160	20	16,4	93,4	1019,4	17.261,50
48840	5	7500	1Bm	5,7	7,44	2160	20	13,4	104,8	1019,4	17.261,50
48842	5	7500	1Bm	10,2	13,46	2160	20	13,4	104,8	1097,5	17.905,60

1) jeweils bezogen auf die untere Seillänge bei mehreren Seillagen Wickelfaktor beachten!
2) empf. Drahtseil DIN 3069 SE-znk-1960, drehungsarm

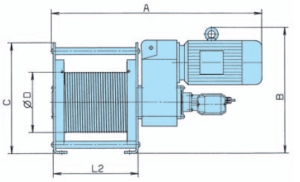

Abmessungen der Standardausführung

Die angebotene Winde entspricht den UVV BGV D8 für Winden, Hub und Zuggeräte. Der Aufenthalt unter gehobener Last sowie der Personentransport ist nicht zulässig.

Bei der Montage der Seilwinde und der Rollenböcke ist darauf zu achten, daß der max. zul. Seilabweichungswinkel von 3° eingehalten wird. Bei der Bemessung der Drahtseillänge ist zu beachten, daß bei abgewickeltem Seil mindestens noch 3 Sichterheitswicklungen auf der Trommel verbleiben müssen.

Art.Nr.	BG	Abmessungen in mm
0311...		A	B	C	D-Ø	L2
48012	1	695	333	325	175	264
48018	1	725	343	325	175	264
48024	1	725	343	325	175	264
48007	1	710	333	325	175	264
48013	1	725	343	325	175	264
48019	1	725	343	325	175	264
48025	1	780	352	325	175	264
48077	1	725	343	325	108	264
48208	2	907	490	444	242	338
48209	2	907	490	444	242	338
48219	2	940	490	444	242	338
48205	2	852	490	444	242	338
48210	2	907	490	444	242	338
48220	2	940	490	444	242	338
48259	2	907	490	444	175	338
48403	3	1014	614	547	295	406
48406	3	1065	614	547	295	406
48441	3	1065	614	547	218	406
48444	3	1037	614	547	218	406

Art.Nr.	BG	Abmessungen in mm
0311...		A	B	C	D-Ø	L2
48441	3	1065	614	547	218	406
48444	3	1037	614	547	218	406
48504	3,5	1091	684	547	295	406
48507	3,5	1147	684	547	295	406
48510	3,5	1258	684	547	295	406
48505	3,5	1091	684	547	295	406
48502	3,5	1091	684	547	295	406
48511	3,5	1258	684	547	295	406
48530	3,5	1091	684	547	242	406
48536	3,5	1147	684	547	242	406
48620	4	1408	826	687	364	480
48644	4	1265	826	687	295	480
48652	4	1374	826	687	295	480
48802	5	1549	1046	844	451	568
48804	5	1549	1046	844	451	568
48823	5	1549	1046	844	364	568
48825	5	1549	1046	844	364	568
48840	5	1549	1046	844	295	568
