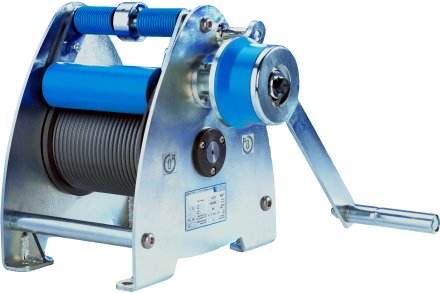

Konsolenseilwinde Lambda DGUV Regel 17 (BGV C1)


Lambda nach DGUV Regel 17 (BGV C1)
Licht aus, Spot an: Die Konsolenseilwinde Lambda hat ihren großen Auftritt als Trommelwinde in Studios und Theatern, Mode- und Kaufhäusern - einfach überall dort, wo sich Menschen unter gehobenen Lasten bis 300 kg Traglast sicher bewegen müssen. Denn eine Doppel-Sicherheitsfedersperre hält die Last in jeder Lage zuverlässig fest. Die Winde wird über ein einstufiges, gerade verzahntes Innenzahnradpaar angetrieben und entspricht sowohl den neuesten Unfallverhütungsvorschriften BGV C1 (DIN 56925) als auch der Baumuster- und GS- Prüfung durch den Fachausschuss Hebezeuge.
Hersteller-Katalog Seilwinde Lambda
Katalog
Bedienungsanleitung Seilwinde Lambda
Bedienungsanl.

Typ Lambda 10M Lambda 15M
Seilzugkraft 300 kg 300 kg
Triebwerksgruppe DIN 15020 2m 2m
max. Seilaufnahme in 1. Lage 10 m 15 m
Seil-Ø 6 mm 6 mm
Erf. Kurbelkraft bei Volllast 18 daN 18 daN
Hub je Kurbelumdrehung 50 mm 50 mm
Gewicht ohne Seil 30 kg 36 kg
Artikel-Nr. 4050939-050382 4050939-050405
Preis* 1.320,88 EUR 1.663,64 EUR
/Pfaff/Seilwinde/Lambda.php
Typ Preis
Konsolenseilwinde Typ: SW K Lambda nach BGV C1Seilzugkraft 300 kg
max. Seilaufnahme 10 m, Seildrm. 6 mm
1.320,88 EUR
Konsolenseilwinde Typ: SW K Lambda nach BGV C1Seilzugkraft 300 kg
max. Seilaufnahme 15 m, Seildrm. 6 mm
1.663,64 EUR

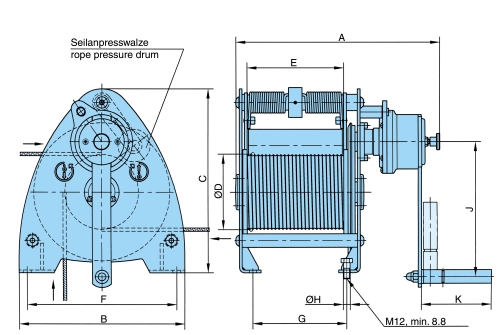

Abmessungen der Lambda-Winde


Lambda Skizze


Artikel-Nr. Abmessungen in mm
A B C ØD E F G ØH J K
4050939-050382 379 310 340 133,4 180 280 175 13 250 130
4050939-050405 469 310 340 133,4 270 280 265 13 250 130

Zubehör


Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 6 mm
