Alu Portalkran Dieser Aluminium-Portalkran ist mit Tragfähigkeiten von 750 kg bis 1500 kg, Trägerlängen von 4 bis 8 m und Bauhöhen von 2,7 m bis 4,4 m lieferbar.

Beschreibung
Der Aluminium Portalkran ist schnell auf- bzw. abgebaut. Es ist hierzu kein Werkzeug von nöten. Es gibt nur Steck-, keine Schraubverbindungen. Durch sein geringes Eigengewicht ist er leicht zu transportieren. Das Gerät zum Mitnehmen, für Montagen an unzugänglichen Einsatzorten. Zudem ist er höhenverstellbar.

Lieferumfang
Seitengestelle, Aluminium Träger, feststellbare Laufkatze, integrierter Horizontalversteller, ohne Flaschenzug

Zubehör: Siehe Flaschenzug
  klein mittel hoch
Tragkraft  kg 1000 1500 1000 1500 1000 1500
Trägerlängen lichte Weite mm 4000 4000 4000 4000 4000 4000
gesamt mm 4100 4100 4100 4100 4100 4100
Einhängepunkt am
Bolzen der Laufkatze		 min. mm 1260 1260 1740 1740 2320 2320
max. mm 2360 2360 2990 2990 4020 4020
Breite des Seitengestells mm 1300 1300 1740 1740 2240 2240
Gewicht kg 91 99 97 105 149 157
Artikel-Nr.   1311040 1311540 1321040 1321540 1331040 1331540
Preis* EUR 2.171,40 2.481,60 2.481,60 2.791,80 3.412,20 3.722,40
* exkl. MwSt. zzgl. Versandkosten



Technische Daten und Preise aller Standard-Varianten

klein
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 1260  -  2360 1640  -  2740 91 1311040 2.171,40 1311040-10 2.481,60
1000 5000 5100 1260  -  2360 1640  -  2740 103 1311050 2.481,60 1311050-10 2.791,80
1000 6000 6100 1260  -  2360 1640  -  2740 117 1311060 1311060-10 3.102,00
1000 7000 7100 1260  -  2360 1640  -  2740 126 1311070 1311070-10 3.412,20
1000 8000 8100 1260  -  2360 1640  -  2740 167 1311080 1311080-10 3.722,40
1500 4000 4100 1260  -  2360 1640  -  2740 99 1311540 2.481,60 1311540-10 2.791,80
1500 5000 5100 1260  -  2360 1640  -  2740 128 1311550 2.791,80 1311550-10 3.102,00
1500 6000 6100 1260  -  2360 1640  -  2740 141 1311560 1311560-10 3.412,20
* exkl. MwSt. zzgl. Versandkosten


mittel
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 1740  -  2990 2120  -  3370 97 1321040 2.481,60 1321040-10 2.791,80
1000 5000 5100 1740  -  2990 2120  -  3370 109 1321050 2.791,80 1321050-10 3.102,00
1000 6000 6100 1740  -  2990 2120  -  3370 123 1321060 1321060-10 3.412,20
1000 7000 7100 1740  -  2990 2120  -  3370 132 1321070 1321070-10 3.722,40
1000 8000 8100 1740  -  2990 2120  -  3370 173 1321080 1321080-10 4.032,60
1500 4000 4100 1740  -  2990 2120  -  3370 105 1321540 2.791,80 1321540-10 3.102,00
1500 5000 5100 1740  -  2990 2120  -  3370 134 1321550 3.102,00 1321550-10 3.412,20
1500 6000 6100 1740  -  2990 2120  -  3370 147 1321560 1321560-10 3.722,40
* exkl. MwSt. zzgl. Versandkosten


hoch
Aluportalkran mit
einteiligem Träger		 Aluportalkran mit
teilbarem Träger
Trag-
last		 Trägerlänge Einhängepunkt
an Laufkatze

min.  -  max.		 Gesamthöhe


min.  -  max.		 Gewicht Einteiliger Träger Teilbarer Träger
lichte
Weite		 ge-
samt		 Artikel-Nr. Preis* Artikel-Nr. Preis*
kg mm mm mm mm kg EUR EUR
1000 4000 4100 2320  -  4020 2700  -  4400 149 1331040 3.412,20 1331040-10 3.722,40
1000 5000 5100 2320  -  4020 2700  -  4400 161 1331050 3.722,40 1331050-10 4.032,60
1000 6000 6100 2320  -  4020 2700  -  4400 175 1331060 1331060-10 4.342,80
1000 7000 7100 2320  -  4020 2700  -  4400 184 1331070 1331070-10 4.653,00
1000 8000 8100 2320  -  4020 2700  -  4400 225 1331080 1331080-10 4.963,20
1500 4000 4100 2320  -  4020 2700  -  4400 157 1331540 3.722,40 1331540-10 4.032,60
1500 5000 5100 2320  -  4020 2700  -  4400 186 1331550 4.032,60 1331550-10 4.342,80
1500 6000 6100 2320  -  4020 2700  -  4400 199 1331560 1331560-10 4.653,00
* exkl. MwSt. zzgl. Versandkosten


Maße (Sondergrößen auf Anfrage)

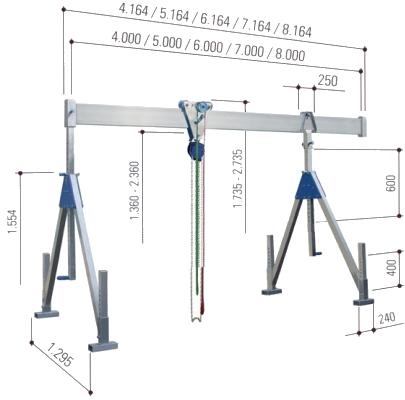

 Abmessungen "klein"

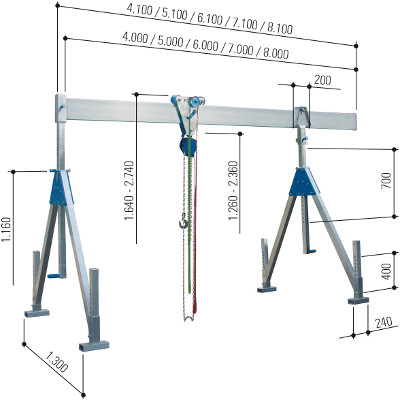

Abmessungen Aluminium Portalkran kleine Baugröße
Artikel-Nr.   1311040 1311050 1311060 1311070 1311080 1311540 1311550 1311560
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000
Trägerstütze mm 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61
Trägerprofil mm 200 x 50 200 x 50 220 x 60 220 x 60 220 x 60* 220 x 60 220 x 60* 220 x 60*
Trägerhülse mm 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82
Gesamtgewicht kg 91 103 117 126 167 99 128 141
Alu-Träger kg 31 43 57 66 107 39 68 81
Seitengestell kg 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24 2 x 24
Laufkatze kg 8 8 8 8 8 8 8 8
Horizontalversteller kg 4 4 4 4 4 4 4 4
* mit zusätzlich verstärkten Wandungen

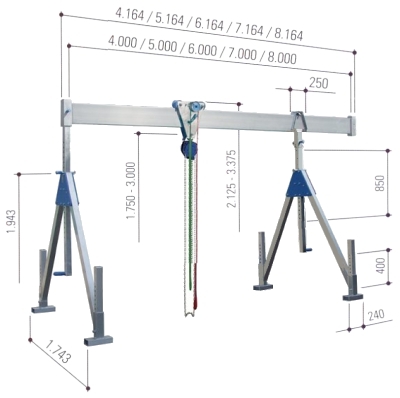

 Abmessungen "mittel"

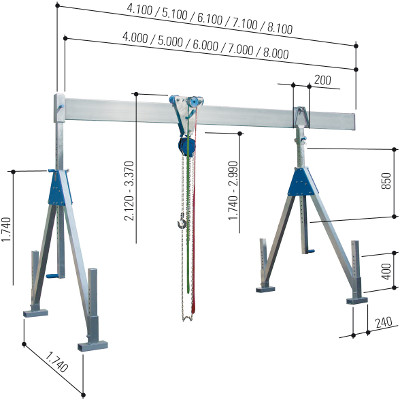

Abmessungen Aluminium Portalkran mittlere Baugröße
Artikel-Nr.   1321040 1321050 1321060 1321070 1321080 1321540 1321550 1321560
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000
Trägerstütze mm 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61 61 x 61
Trägerprofil mm 200 x 50 200 x 50 220 x 60 220 x 60 220 x 60* 220 x 60 220 x 60* 220 x 60*
Trägerhülse mm 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82 82 x 82
Gesamtgewicht kg 97 109 123 132 173 105 134 147
Alu-Träger kg 31 43 57 66 107 39 68 81
Seitengestell kg 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27 2 x 27
Laufkatze kg 8 8 8 8 8 8 8 8
Horizontalversteller kg 4 4 4 4 4 4 4 4
* mit zusätzlich verstärkten Wandungen


 Abmessungen "hoch"

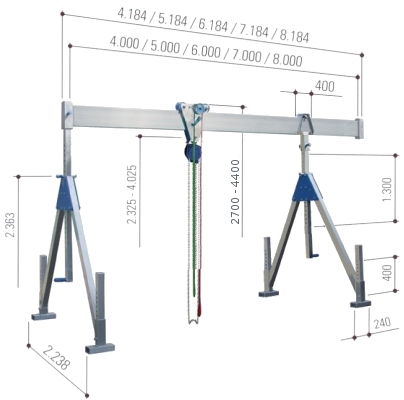

Abmessungen Aluminium Portalkran große Baugröße
Artikel-Nr.   1331040 1331050 1331060 1331070 1331080 1331540 1331550 1331560
Traglast kg 1000 1000 1000 1000 1000 1500 1500 1500
Trägerlänge mm 4000 5000 6000 7000 8000 4000 5000 6000
Trägerstütze mm 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71 71 x 71
Trägerprofil mm 200 x 50 200 x 50 220 x 60 220 x 60 220 x 60* 220 x 60 220 x 60* 220 x 60*
Trägerhülse mm 92 x 92 92 x 92 92 x 92 92 x 92 92 x 92 92 x 92 92 x 92 92 x 92
Gesamtgewicht kg 149 161 175 184 225 157 186 199
Alu-Träger kg 31 43 57 66 107 39 68 81
Seitengestell kg 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50 2 x 50
Laufkatze kg 8 8 8 8 8 8 8 8
Horizontalversteller kg 10 10 10 10 10 10 10 10
* mit zusätzlich verstärkten Wandungen

Zubehör für Aluminiumportalkräne

Zerlegbarer Aluträger

Träger für Aluminium Portalkran Der Alu-Träger kann je nach Ausführung des Portalkrans eine Länge von bis zu 8 m haben. Da sich der Transport und die Lagerung eines solchen Trägers als äußerst schwierig und kompliziert gestaltet, bieten wir den Träger zerlegbar an. Die Teilstücke lassen sich gesondert oder zusammen verbauen, so daß mit einem Kran unterschiedliche Varianten realisierbar sind. Bei einem Portalkran mit einer Gesamtträgerlänge von 5 m und Teilstücken von 2 und 3 Metern, lassen sich auch Portalkran-Varianten mit Trägerlängen von 2 und 3 Metern aufbauen. Die Teilstücke passen in jeden Transporter und sind schnell und einfach verstaut. Aus Gründen der Packmaße und des Handlings empfiehlt sich der teilbare Träger.

Umlaufendes Band

Umlaufendes Band bei Aluminium Portalkränen
Das Umlaufende-Band ist fest mit der Laufkatze verbunden. Es dient zum Verfahren der Katze aus sicherer Entfernung. Zieht der Bediener seitlich des Portals an dem Band, so bewegt sich die Laufkatze in seine Richtung. Dies vereinfacht das Positionieren der Laufkatze und ist besonders dann erforderlich, wenn unter dem Portal eine Grube oder ein Hinderniss klafft. Der Anwender steht außerhalb des Gefahrenbereichs. Dies stellt eine enorme Arbeitserleichterung für den Anwender dar.
Die Länge des umlaufenden Bandes ist abhängig von der Höhe des Alu-Portalkrans sowie der Trägerlänge. Integrierte Klemmplatten an beiden Enden des Bandes halten das Band gestrafft. Behälter an den Seiten des Portals dienen zur Verstauung des Bandes.
Bezeichnung Artikel Preis/EUR
Umlauf. Band für Einzelträger 19515000 620,40 EUR
Umlauf. Band für Doppelträger 195015000 930,60 EUR

Handwinde für Alu-Portalkran

Handseilwinden zur Höhenverstellung der Aluminium Portalkräne
Die Handwinden an den Seitenprofilen dienen zur Höhenverstellung des Portals. Der Alu-Träger kann vom Bediener im unbelasteten Zustand Auf oder Ab gekurbelt werden. Diese Unterstützung ist besonders bei schweren Doppel-Träger-Kranen oder Langen Profilen von nöten. Auch beim Aufbau kann der Kran auf niedrigem Niveau aufgebaut und erst anschließend, mit Hilfe der Handwinden, auf die gewünschte Arbeitshöhe gebracht werden. Ein Satz Handwinden besteht aus zwei Winden, eine für je ein Seitengestell. Die Handwinden sind mit den Seitengestellen des Aluportalkrans verschraubt und sollten werkssteitig montiert werden. Deshalb sollte man sich die Anschaffung der Handwinden schon beim Kauf des Portalkrans überlegen.
Bezeichnung Artikel Preis/EUR
Satz Handseilwinden 259150 1.447,60 EUR

Ausleger Seitengestell

Ausleger Seitengestell bei Aluminium Portalkränen Ausleger-Seitengestell in Kombination mit einem Alu-Portalkran. Artikel wird eingesetzt, wenn die Standard-Seitengestelle nicht direkt hinter die Last gestellt werden können. Beispielweise befindet sich der Grabstein an, bzw. vor einer Mauer.

Verkabelung und Stromzuführung

Verkabelung und Stromzuführung bei Aluminium Portalkränen
Für den Betrieb eines Elektrokettenzuges empfiehlt sich die Zuleitung werksseitig über den Träger verlegen zulassen. Der elektrische Anschluß des Kettenzugs erfolgt über eine Steckvorrichtung, 6-polig (Schutzart nach DIN EN 60 529 IP66). Das Wendelkabel wird über das Portal und das Seitengestell auf einen 5-poligen Hauptschalter mit CEE-Steckdose geführt. Alle elektrischen Komponenten sind unter normalen Betriebsbedingungen für den Innen- und Außenbereich geeignet. Beim Betrieb des elektrifizierten Alu-Portalkrans im Außenbereich ist darauf zu achten, dass diese an einen Stromkreis mit entsprechendem FI-Schutzschalter angeschlossen wird. Der Alu-Portalkran wird anschluß- und betriebsfertig ausgeliefert. Ein Prüfprotokoll gemäß DIN VDE 0701/0702 wird ausgestellt.
Bezeichnung Artikel Preis/EUR
Stromzuführung für alle Einzelträger 2509998 1.034,00 EUR
Stromzuführung für alle Doppelträger 2509999 1.447,60 EUR

Transportkiste

Transportkiste für Aluminium Portalkran
In der Aluminium Verpackungs- und Transportkiste lassen sich alle Bauteile, meist auch die beiden Alu-Träger-Stücke des teilbaren Trägers, komplett innerhalb sorgfältig verstauen. Die Kiste wird mit einer großen Anzahl von Scharnieren, einem Kistenverschluß zum Einhängen eines Vorhängeschlosses und Schalenklappgriffen auf dem Deckel ausgestattet. Für die schnelle Einsatzbereitschaft des Alu-Portalkrans sorgen 4 große Stahlblech-Lenkrollen (Durchmesser 160 mm) mit integrierter Rad- und Drehkransbremse. Mit diesem Fahrwerk kann die Kiste individuell und ohne Hilfsmittel bewegt werden. Die Alukiste läßt sich auch mittels eines Handgabelhubwagens oder Staplers angeheben und transportieren, beispiesweise zum Verladen auf einen LKW.

Bezeichnung Artikel Preis/EUR
Verpackungs- und Transportkiste - Abmessungen 2400 x 685 x 860 mm 9870240068066 2.822,82 EUR
Verpackungs- und Transportkiste - Abmessungen 3000 x 685 x 860 mm 9870300068066 3.226,08 EUR
Verpackungs- und Transportkiste - Abmessungen 4200 x 685 x 1200 mm 9870420068100 4.435,86 EUR

Fahrgestell für den Aluportalkran

Fahrgestell für Aluportalkran
Schwerlastrollen für fahrbaren Aluportalkran
mit Polyurethan Laufbelag

Gummi Bereifung für Aluportalkran
mit Polyurethan Schaumreifen
Der Aluportalkran ist standardmäßig mit 4 polyurethanbeschichteten Stahlblech-Lenkrollen für den Hallenbetrieb lieferbar. Alternativ kann der Aluminium Portalkran mit geländegängigen, luftbereiften Schwerlast-Polyurethan-Schaumreifen für den Betrieb des Aluminium Portalkrans im Innen und Außenbereich ausgestattet werden. Diese Lenkrollen verfügen alle über eine integrierte Rad- und Drehkranzbremse.
Auf Wunsch ist der Aluportalkran auch mit 4 Schwerlastlenkrollen lieferbar, von denen 2 mit integrierter Rad- und Drehkranzbremse und die anderen mit 4 x 90° Richtungsfeststellern ausgestattet sind. Der Aluminium Portalkran lässt sich bei dieser Radkonstellation in längs- sowie Querrichtung exakt verschieben. Beim Lösen der Richtungsfeststeller kann man den Kran individuell verfahren. Durch den Einsatz der Bremse lässt sich der Aluminium Portalkran in jeder Position feststellen.
Eine komfortable Auf- und Abbauhilfe bieten die „Gabeln“ an den Verstellfüßen. Mittels dieser quer stehenden Rahmenprofile bleiben die Seitengestelle des Aluminium Portalkrans bei der Montage bzw. Demontage stehen. Bei Belastung werden die federnd gelagerten Rollen eingedrückt. Der Aluminium Portalkran steht dann direkt auf den Füßen. Ist der Aluminium Portalkran unbelastet, drücken sich die Gabeln durch Federkraft vom Boden ab und erlauben das Verfahren des mobilen Aluminium Portalkrans.
Bezeichnung Artikel Preis/EUR
Fahrgestell für den Innenbereich 24001 1.034,00 EUR
Fahrgestell Innen- sowie Außenbereich 24002 1.447,60 EUR

Wandkonsole für den Aluminium Portalkran

Wandkonsole für Aluminium Portalkran
Wandkonsole
für Alu-Portalkran 1,0 t - 1,5 t

Wandkonsole
für Doppelträger Kran
Für diesen Aluminium Portalkran ist auch eine Wandkonsole erhältlich. Mit der Wandkonsole kann der Träger auf der einen Seite an der Wand befestigt werden. Insbesondere über Tür- oder Fensteröffnungen wird somit der Einsatzbereich des Aluminium Portalkrans erweitert. Der Träger ist auf der Wandkonsole um 180° schwenkbar.
Unterschieden werden Konsolen für Einzel- oder Doppel-Portalkräne und für einzelne Tragkräfte bei denen das Trägerprofil beispielsweise verstärkt ist.
Bezeichnung Artikel Preis/EUR
Wandkonsole, für stationäre Portalkrane in kleiner und mittlerer Baugröße 23001 413,60 EUR
Wandkonsole, stationäre klein und fahrbar klein, mittel, groß 23002 413,60 EUR
Wandkonsole Doppelträger 23003 827,20 EUR



Der Alu-Portalkran im Einsatz

Alu-Portalkran beim Beladen eines LKW Alu-Portalkran in kleinstbauweise für Luke im Dachboden Alu-Portalkran in kleinstbauweise für Luke im Dachboden
Zum Beladen

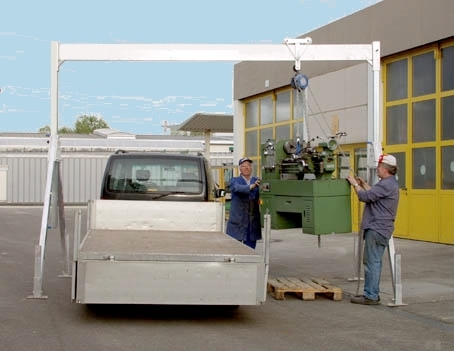

Der Portalkran hier beim Beladen von Fahrzeugen. Innerbetrieblich wird er häufig auch über Maschinen zum Wechseln von Werkzeugen eingesetzt.
Mobiler Einsatz
Dieser Kran findet Anwendung, wenn die Standard-Seitengestelle nicht direkt hinter die Last gestellt werden können. Die senkrechten Stützen des Seitengestells sind auf dem Querträger stufenlos verschiebbar.

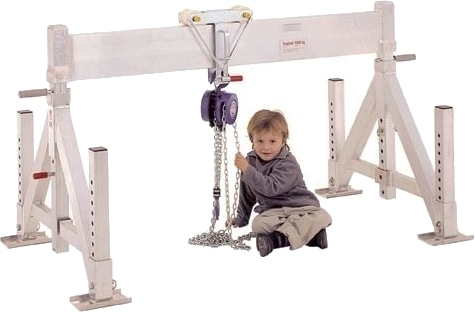

Mindest Bauhöhe
Sonderanfertigung für einen Dachboden mit einer Höhe von lediglich 0,95 m. Der Kran wurde benötigt um die Verrohrung der Haustechnik unter beengten Raumverhältnissen durchführen zu können.

Portalkran mit HSG

Alu-Portalkran für Silos Alu-Portalkran für Silos
Alu-Portalkran für Silos
Alu-Portalkran mit integriertem Höhensicherungsgerät

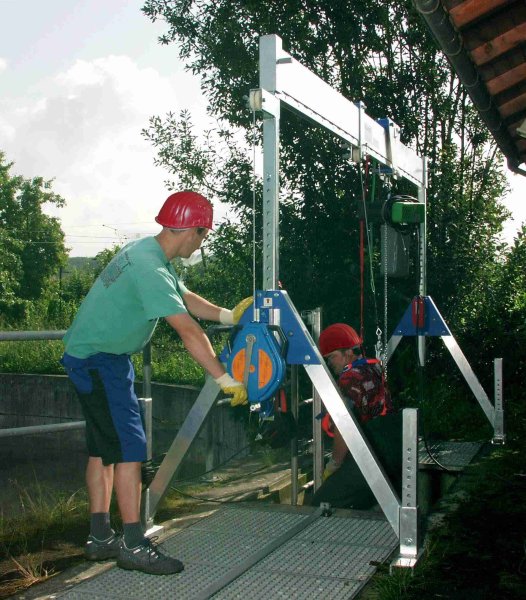

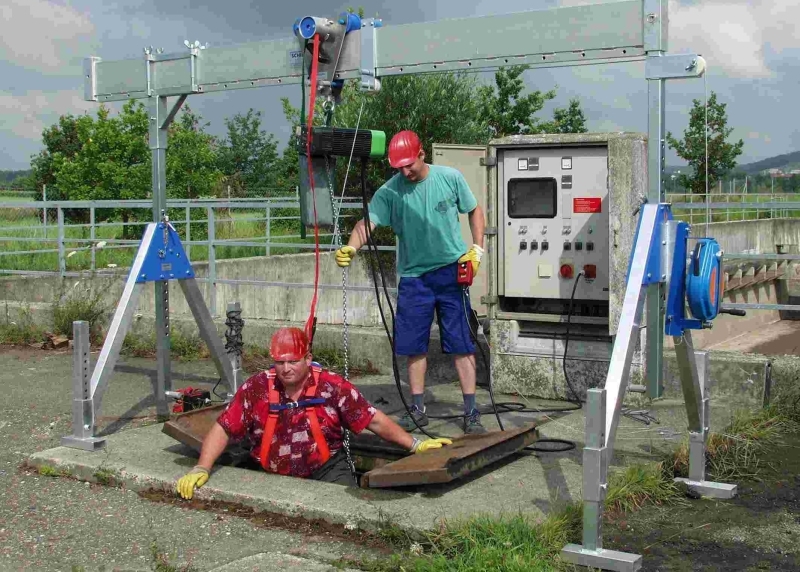

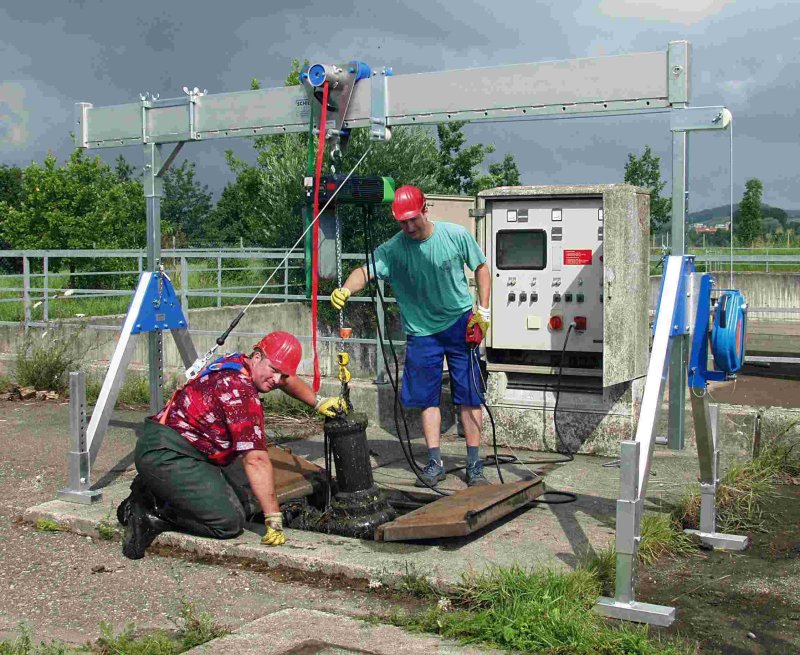

Alu-Sonderportalkran für den Einsatz bei Wartungsarbeiten in Pumpstationen, z.B. in Klärwerken. Der Arbeiter kann sich mit Hilfe eines Höhensicherungsgerätes sichern. Lasten können mittels einer Handwinde, bzw. eines Elektrokettenzuges befördert werden und mit der Laufkatze (z. B. Pumpe) auf dem Haupttärger verfahren werden.
Der Sonderkran ist leicht zerlegbar und kann mühelos in einem Fahrzeug transportiert und durch zwei Personen aufgestellt werden.
Der Alu-Portalkran ersetzt hier den Dreibaum, hat aber den Vorteil, dass die aus dem Schacht geborgenen Last am Träger seitlich verfahren und neben dem Schachteinstieg abgesetzt werden kann.
