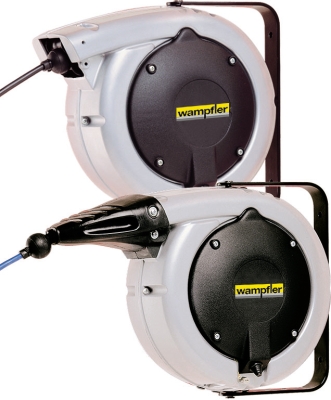

Wampfler - Leitungsaufroller 040630 (Standard) und 040634 (mit Mundstück)
Leitungsaufroller 040630 Standard
und 040634 mit Mundstück (Preise auf Anfrage)
Technische Merkmale
- Gehäuse: Aluminium
- Schutzart: IP 42 (Standard) IP 43 (mit Mundstück)
- Leitung: H05VV-F CEI 20-35
- Aufroller entsprechen der Norm 60204
- Leitung außerhalb des Aufrollers 2 m
- mit Arretierung
- Einsatztemperatur: -5ºC bis +40ºC
Hinweis
- Die Leitungsaufroller sollen als Teil einer komplexen Einheit/Anlage betrachtet werden.
- Der Leitungsaufroller muss vor der Inbetriebnahme mit einer passenden Sicherung oder mit
einem Sicherungsautomat abgesichert werden, wobei der Betriebsfall Trommel aufgewickelt (siehe
Typenschild oder Tabelle), zur Auslegung des Sicherungselementes, zu Grunde gelegt werden muss.
Bestell-Nr.
Standard |
Aderzahl u.
Querschnitt |
Wickel-
länge |
Leitung
aufgerollt |
Außen-ø
Leitung |
Max.
Spannung |
Gewicht |
Preis |
| |
mm² |
m |
W/A |
mm |
V |
kg |
EUR |
| 040630-03x1,5 |
3x1,5 |
24 |
1100 W |
8,5 |
500 |
14,0 |
566,34 |
| 040630-03x2,5 |
3x2,5 |
15 |
2000 W |
10,0 |
500 |
14,0 |
534,47 |
| 040630-04x1,0 |
4x1,0 |
24 |
800 W |
8,0 |
500 |
14,0 |
566,34 |
| 040630-04x1,5 |
4x1,5 |
21 |
1100 W |
9,5 |
500 |
14,0 |
572,69 |
| 040630-04x2,5 |
4x2,5 |
15 |
2000 W |
11,0 |
500 |
14,0 |
534,48 |
| 040630-04x4,0 |
4x4,0 |
8 |
3000 W |
14,0 |
500 |
14,0 |
763,81 |
| 040630-05x1,0 |
5x1,0 |
16 |
800 W |
9,0 |
500 |
14,0 |
566,34 |
| 040630-05x1,5 |
5x1,5 |
15 |
1500 W |
10,5 |
500 |
14,0 |
566,33 |
| 040630-05x2,5 |
5x2,5 |
10 |
2000 W |
12,5 |
500 |
14,0 |
572,69 |
| 040630-07x1,0 |
7x1,0 |
16 |
3,0 A |
10,0 |
48 |
14,0 |
679,05 |
| 040630-07x1,5 |
7x1,5 |
9 |
4,5 A |
12,0 |
48 |
14,0 |
679,05 |
| 040630-08x1,0 |
8x1,0 |
11 |
3,0 A |
11,0 |
48 |
14,0 |
690,34 |
| 040630-08x1,5 |
8x1,5 |
8 |
4,5 A |
13,0 |
48 |
14,0 |
690,34 |
| 040630-08x2,5 |
8x2,5 |
6 |
7,5 A |
15,0 |
48 |
14,0 |
690,34 |
| 040630-10x1,0 |
10x1,0 |
8 |
3,0 A |
13,0 |
48 |
14,0 |
891,23 |
| 040630-10x1,5 |
10x1,5 |
6 |
4,5 A |
15,0 |
48 |
14,0 |
891,23 |
| 040630-12x1,0 |
12x1,0 |
8 |
3,0 A |
13,5 |
48 |
14,0 |
1.267,72 |
| 040630-12x1,5 |
12x1,5 |
6 |
4,5 A |
15,5 |
48 |
14,0 |
1.267,72 |
| 040630-16x1,0 |
16x1,0 |
6 |
3,0 A |
15,0 |
48 |
14,0 |
1.308,48 |
| 040630-16x1,5 |
16x1,5 |
4 |
4,5 A |
18,0 |
48 |
14,0 |
0,00 |
Abmessungen
Alle Modelle dieser Serie können für maschinellen und manuellen Betrieb eingesetzt werden. Die
hier möglichen Befestigungsarten lösen fast alle Montageprobleme. Die Gehäuse bestehen aus
schlagfestem Material, das gleichzeitig isolierend ist. Jeder Aufroller hat im Leitungseinlauf ein
Rollenmundstück und eine Stoppvorrichtung mit Zahnsegment-Rücklaufsperre für Abstände
von 0,5 m.
Die Sperre kann problemlos und schnell ausgeschlatet werden. Die Griffhöhe der Leitung wird mit
einem Gummiball individuell eingestellt. Alle Leitungsaufroller sind schwenkbar. Durch den Einsatz
von PVC-Kuststoffleitungen beständig gegen Ozon, UV-Strahlen, Öle, usw.. |
