Spannseil und Zubehör

Mit einem Spannseil läßt sich schnell und einfach eine günstige Schleppleitung herstellen. Je nach Gewicht der abzuhängenden Kabel oder Schläuche wird der Durchmesser des Spannseils ausgewählt. Die Seil gibt es mit oder ohne Kunststoffmantel, wobei das Seil mit Kunststoffbeschichtung eine besseres Abrollen der Wagen ermöglicht. Im Folgenden stehen Bauteile für Flachleitungssysteme der Fa. Conductix-Wampfler zur Auswahl.

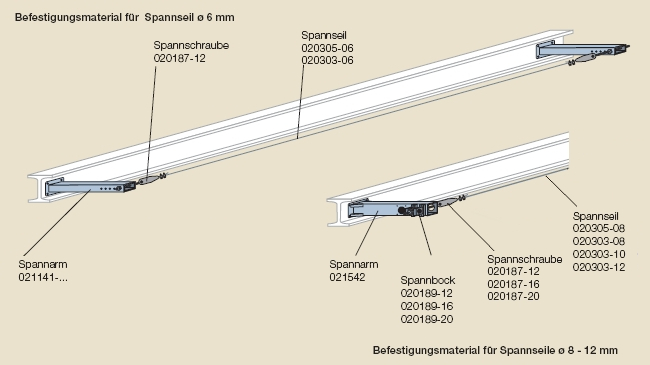

Zubehör zur Montage des Spannseils

Die Spannarme werden im gewünschten Abstand mittig am Träger im Bereich der statisch neutralen Faser angeschraubt. Für Seile mit einem Aussen-Ø von 6 mm gibt es zwei unterschiedlich lange Spannarme an denen die Spannschrauben direkt montiert werden. Für Seil-Ø 8, 10 und 12 mm stehen 3 Längen zur Auswahl, bei denen zusätzlich Spannböcke zur Montage der Spannschrauben benötigt werden. Diese haben ein Gelenk mit dem die Schwinungen des Seils abgefedert werden. Das Seil wird nun in die Spannschlösser gelegt, mit den Seilschlössern gesichert und mittels der Spannschrauben verspannt.

Spannseile Ø 6 - 12 mm

Werkstoff:

Seil: Stahl, verzinkt
Mantel: Kunststoff

Die besseren Laufeigenschaften haben die Seile mit Kunststoffmantel 020305.

Bestell-Nr.	Ausführung	d [mm]	D [mm]	Mindestbruckraft FBr [kN]	zul. Zugkraft Fzul. [kN]	zugehörige Spannschraube	Preis*/EUR
020305-06	mit Kunststoffmantel	4	6	14,5	3,6	020187-12	5,84
020303-06	ohne Kunststoffmantel	6	-	20,3	5,1	020187-12	8,47
020305-08	mit Kunstoffmantel	6	8	20,3	5,1	020187-12	11,95
020303-08	ohne Kunststoffmantel	8	-	37,2	9,3	020187-12	10,79
020303-10	ohne Kunststoffmantel	10	-	58,1	14,5	020187-16	auf Anfr.
020303-12	ohne Kunststoffmantel	12	-	81,2	20,3	020187-20	auf Anfr.

* exkl. MwSt. zzgl. Versandkosten

Ermittlung der Seilbelastung zur Auswahl des erforderlichen Spannseils

Angenähert kann die auftretende Zugkraft nach folgender Formel ermittelt werden.
Spannseil Energiezuführung

Bei der Planung einer Stromzuführung ist es erforderlich, die Tragfähigkeit des Seiles zu prüfen. In der Regel werden Drahtseile verwendet, wobei sich solche mit Kunststoffmantel besonders gut eignen.

F	[kN]	=	Zugkraft im Seil
G	[kg]	=	Gesamte Belastung aus Eigengewicht des Seiles plus Gewicht der Leitungswagen und Leitungen
l	[m]	=	Spannlänge des Seiles
h	[m]	=	Durchhang des Seiles
g	[m/s2]	=	Erdbeschleunigung = 9,81
φ		=	Eigenlastbeiwert = 1.1-1.2 nach DIN 15018, Abschnitt 4.1.4.1 Berücksichtigung wird empfohlen.

Spannschraube

Bestell-Nr.	d	Länge L [mm]	f. Seil Ø [mm]	Preis/EUR
020187-12	M12	330	6 - 8	51,29
020187-16	M16	424	10	85,94
020187-20	M20	458	12	149,59

Werkstoff: Stahl, verzinkt

Spannböcke

Bestell-Nr.	d	zugehöriger Spannarm	Preis/EUR
020187-12	M12	021542	342,78
020187-16	M16		364,60
020187-20	M20		255,07

Werkstoff: Stahl, verzinkt
Zur gelenkigen Aufnahme der Spannschrauben.

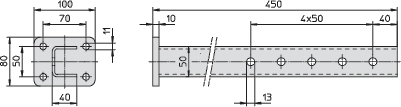

Spannarme für Spannseile

Werkstoff: Stahl, verzinkt
zugehörige Spannschraube 020187-12

Bestell-Nr.	Preis/EUR
021141-400	43,51

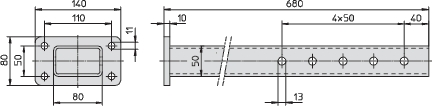

Werkstoff: Stahl, verzinkt
zugehörige Spannschraube 020187-12

Bestell-Nr.	Preis/EUR
021141-630	104,96

Bestell-Nr.	Abmessungen in mm							Preis/EUR
Bestell-Nr.	l	a	b	a1	b1	d	s	Preis/EUR
021542-0400	495	290	120	250	80	21	15	711,42
021542-0630	730	330	130	280	80	25	20	780,92
021542-1000	1105	390	150	330	90	31	25	906,98

Werkstoff: Stahl, verzinkt
Nur in Verbindung mit Spannbock 020189 bestellen. Dieser Spannarm wird auch bei zwei parallel verlaufenden Spannseilen verwendet. Seilabstand = 160 mm

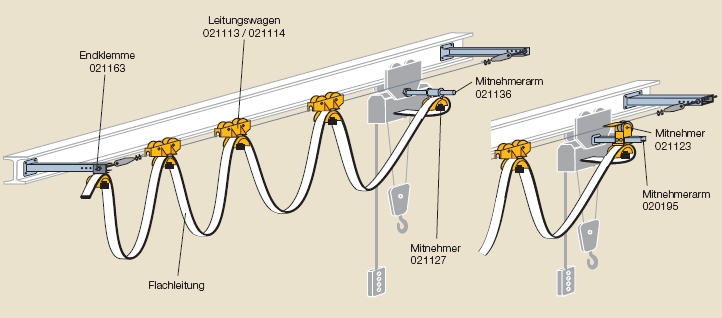

Flachleitungswagen für Spannseil Ø 6 mm

Es empfiehlt sich das Flachkabel bei kurzen Längen und kleinen Querschnitten noch vor der Montage der Wagen in den Kabelauflagen der Wagen zu verspannen. Die Wagen werden auf das Spannseil gefädelt in den Spannarmen verspannt wird. Hierbei bestimmt der Abstand der Wagen den Durchhang. Je weniger Durchhang, desto mehr Wagen werden benötigt. Auf der Seite der Einspeisung wird das Kabel in einer Endklemme fixiert, seitens des Verbrauchers im Mitnehmer.

Leitungswagen aus Kunststoff für Spannseil Ø 6 mm / Tragfähigkeit bis 6 kg

Leitungswagen aus Kunststoff für Spannseil Dm.=6mm

Endklemme Bestell-Nr.	Preis/EUR
021163	22,03

Leitungswagen Bestell-Nr.	Abmessungen in mm					Preis EUR
Leitungswagen Bestell-Nr.	d	l	b1	b2	s	Preis EUR
021113	50	85	63	44	17	17,81
021114	80	125	80	54	22	31,25

Laufrollen-Ausführung: Rolle: Kunststoff; Achse: Stahl, rostfrei Tragfähigkeit: 6 kg

Mitnehmer ohne Seilführung

Mitnehmerarm Bestell-Nr.	Werkstoff	Preis/EUR
021136	Stahl verzinkt	15,30

Mitnehmer Bestell-Nr.	Preis/EUR
021127	15,67

Mitnehmer mit Seilführung

Mitnehmerarm Bestell-Nr.	l [mm]	Werkstoff	Preis/EUR
020195-400	400	Stahl verzinkt	21,48
020195-630	630	Stahl verzinkt	24,46

Mitnehmer Bestell-Nr.	Preis/EUR
021123	81,86

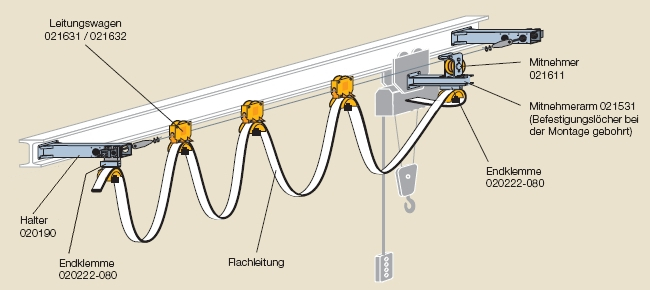

Flachleitungswagen für Spannseil Ø 8-12 mm

Für die Seil-Ø 8, 10 und 12 mm gibt es einrollige und 2 rollige Leitungswagen mit unterschiedlichen Leitungsauflagen und max. Traglasten. Hier also auf den Leitungs-Biegeradius, -Abemssung und -Gewicht achten. Die Endklemme seitens der Einspeisung besteht aus Halter und Endklemme. Der Halter wird mit der Spannschraube angebracht und nach größe der Spannschraube ausgewählt. An diesen wird dann die Endklemme montiert.

Leitungswagen aus Kunststoff für Spannseil Ø 8-12 mm / Tragfähigkeit bis 20 kg

Leitungswagen aus Kunststoff für Spannseile Dm.=8-12mm

Halter Bestell-Nr.	d [mm]	zugehörige Spannschraube	Preis/EUR
020190-12	13	020187-12	65,36
020190-16	17	020187-16	67,07
020190-20	21	020187-20	68,87

Leitungswagen Bestell-Nr.	Preis/EUR
021631	30,34
Laufrollen-Ausführung: Rolle: Kunststoff Achse: Stahl, rostfrei Tragfähigkeit: 10 kg

Endklemme Bestell-Nr.	Preis/EUR
020222-080	17,34
Zu Montieren unter Halter 020190 und Mitnehmerarm 021531.

Leitungswagen Bestell-Nr.	Preis/EUR
021632-80	58,90
Laufrollen-Ausführung: Rollen: Kunststoff Achse: Stahl, rostfrei Tragfähigkeit: 20 kg

Mitnehmer mit Seilführung

Mitnehmerarm Bestell-Nr.	l [mm]	Preis/EUR
021531-0400	400	149,41
021531-0630	630	184,61
021531-1000	1000	298,93
Werkstoff: Stahl, verzinkt

Mitnehmer Bestell-Nr.	Preis/EUR
021611	359,57
Laufrollen-Ausführung: Rollen: Kunststoff, kugelgelagert Achse: Stahl, verzinkt Gehäuse: Stahl, verzinkt
