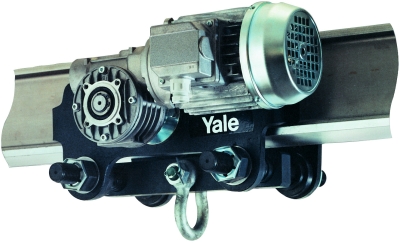

Yale - Einschienen-Elektrofahrwerk Modell VTE(F)-U
Optional
- Niederspannungssteuerung 42 V erhältlich.
- Alle Fahrwerke können optional mit Gummipuffern ausgerüstet werden.
Besonders empfohlen für Lasten über 1.000 kg, bei Transporten
über längere Distanzen und/oder häufigem Einsatz. Aufgrund der universellen Schäkelanbindung
für nahezu alle Hebezeuge mit Traghaken verwendbar. Gleichmäßiges Anfahren und selbsttätiges
Abbremsen des Fahrwerks durch Antrieb über Schneckengetriebe, daher ist eine Motorbremse nicht erforderlich.
Kompakter, verwindungssteifer Rahmen mit niedriger Bauhöhe. Motorenschutzart IP 55, Betriebsspannung 400 V, 50 Hz, 3 Phasen.
Eingeschwindigkeitsmotoren sind auf 230 V umschaltbar.
Verarbeitung und Ausstattung
- Laufräder aus bruchsicherem Stahl. Ruhiger Lauf durch mechanisch bearbeitete Oberfläche und Kugellagerung. Durch balliges Profil
für parallele und geneigte Flächen geeignet.
- Radbruchsicherung (gemäß DIN 15018 und Maschinenrichtlinie) serienmäßig vorhanden. Aufsteigen des Fahrwerks wird
durch Klettersicherungen (Kippsicherungen) verhindert.
- Einfach einstellbar für einen weiten Bereich von Trägerflanschbreiten und Profiltypen durch Gewindespindel.
| Typ |
Tragkraft |
Fahrgeschw. |
Flansch-
breite b |
Flansch-
dicke t |
Kleinster Kurvenradius |
Netto-
gewicht |
Preis (1) |
| VTE |
VTEF |
VTE |
VTEF |
| |
kg |
m/min |
m/min |
mm |
mm |
m |
kg |
EUR |
EUR |
| Grösse A mit Trägerflanschbreiten bis 180 mm |
| VTE(F) 1-A-18/U* |
1000 |
18 |
18/4,5 |
58-180 |
max. 19 |
0,90 |
19,5 |
746,70 |
950,95 |
| VTE(F) 2-A-18/U* |
2000 |
18 |
18/4,5 |
58-180 |
max. 19 |
1,15 |
26,0 |
794,20 |
996,55 |
| VTE(F) 3-A-11/U |
3000 |
11 |
11/2,8 |
74-180 |
max. 27 |
1,40 |
51,0 |
913,90 |
1.043,10 |
| VTE(F) 5-A-11/U |
5000 |
11 |
11/2,8 |
98-180 |
max. 27 |
1,80 |
77,0 |
1.043,10 |
1.222,65 |
| Grösse B
mit Trägerflanschbreiten bis 300 mm |
| VTE(F) 1-B-18/U* |
1000 |
18 |
18/4,5 |
180-300 |
max. 19 |
0,90 |
25,2 |
808,45 |
1.008,90 |
| VTE(F) 2-B-18/U* |
2000 |
18 |
18/4,5 |
180-300 |
max. 19 |
1,15 |
30,2 |
855,00 |
1.056,40 |
| VTE(F) 3-B-11/U |
3000 |
11 |
11/2,8 |
180-300 |
max. 27 |
1,40 |
53,0 |
971,85 |
1.102,95 |
| VTE(F) 5-B-11/U |
5000 |
11 |
11/2,8 |
180-300 |
max. 27 |
1,80 |
80,0 |
1.102,95 |
1.280,60 |
* 11 oder 11/2,8 m/min auf Anfrage
(1) Preise für eine und zwei Geschwindigkeiten mit
Direktsteuerung inkl. Steuerschalter und Kabel

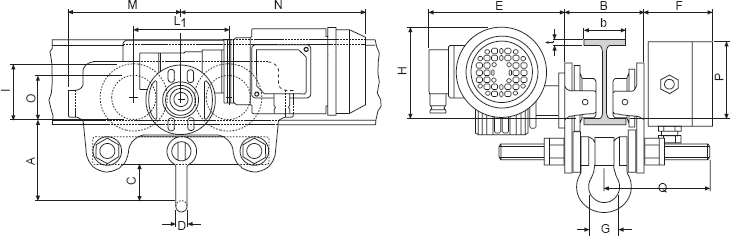

Abmessungen
| Typ |
Tragkraft |
Abmessungen in mm |
| |
kg |
A |
B |
C |
D |
E |
F |
G |
H |
I |
L1 |
M |
N1G |
N2G |
O |
P |
Q |
| Grösse A mit Trägerflanschbreiten bis 180 mm |
| VTE(F) 1-A-18/U |
1000 |
113 |
b+50 |
49 |
16 |
187 |
97 |
43 |
129 |
77 |
130 |
155 |
255 |
263 |
60 |
125 |
145 |
| VTE(F) 2-A-18/U |
2000 |
115 |
b+54 |
47 |
16 |
187 |
97 |
43 |
128 |
98 |
150 |
180 |
255 |
263 |
80 |
110 |
153 |
| VTE(F) 3-A-11/U |
3000 |
139 |
b+60 |
57 |
19 |
202 |
97 |
51 |
144 |
133 |
180 |
208 |
292 |
296 |
112 |
126 |
160 |
| VTE(F) 5-A-11/U |
5000 |
161 |
b+70 |
60 |
22 |
202 |
97 |
58 |
178 |
149 |
209 |
263 |
292 |
296 |
125 |
118 |
182 |
| Grösse B mit Trägerflanschbreiten bis 300 mm |
| VTE(F) 1-B-18/U |
1000 |
113 |
b+50 |
49 |
16 |
187 |
97 |
43 |
129 |
77 |
130 |
155 |
255 |
263 |
60 |
125 |
205 |
| VTE(F) 2-B-18/U |
2000 |
115 |
b+54 |
47 |
16 |
187 |
97 |
43 |
128 |
98 |
150 |
180 |
255 |
263 |
80 |
110 |
213 |
| VTE(F) 3-B-11/U |
3000 |
139 |
b+60 |
57 |
19 |
202 |
97 |
51 |
144 |
133 |
180 |
208 |
292 |
296 |
112 |
126 |
220 |
| VTE(F) 5-B-11/U |
5000 |
161 |
b+70 |
60 |
22 |
202 |
97 |
58 |
178 |
149 |
209 |
263 |
292 |
296 |
125 |
118 |
242 |
|
