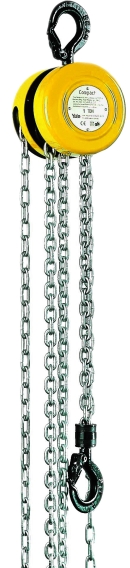

Yale - Modell Compact
Qualität und hervorragende Eigenschaften zeichnen unsere Hebezeuge aus, die Baureihe
Compact bildet keine Ausnahme. Durch die Anordnung des
Stirnradgetriebes wurde ein kompaktes Gerät mit sehr geringen
Abmessungen möglich. Die extrem niedrige Bauhöhe
erlaubt größtmögliche Nutzung der
Aufhängehöhe. Rollen- und Kugellager an allen
rotierenden Teilen reduzieren den Reibungsverlust, erhöhen die
Leichtgängigkeit und den Wirkungsgrad.
Ein wartungsarmes, leicht zu handhabendes Gerät –
preisgünstig und wirtschaftlich.
Qualitätsmerkmale:
- Ein geschlossenes Stahlblechgehäuse erlaubt den Einsatz im Freien.
- Lastdruckbremse mit korrosionsgeschützten Bauteilen und asbestfreien Friktionsscheiben.
- Die serienmässig verzinkte Lastkette bietet zusätzlichen Korrosionsschutz.
- Geschmiedete Trag- und Lasthaken aus alterungsbeständigem hochlegiertem
Vergütungsstahl öffnen sich bei Überlastung ohne zu brechen.
- 2 Führungsrollen und ein vergütetes Lastkettenrad mit 4
präzise ausgebildeten Kettentaschen sorgen für den
einwandfreien Ablauf der Lastkette über das Lastkettenrad.
- Die Bauweise verhindert ein Blockieren und Abspringen der Handkette.
 Betriebsanleitung |
 |
| Tragkraft |
kg |
500 |
1000 |
2000 |
3000 |
5000 |
| Typ |
|
C 500 |
C 1000 |
C 2000 |
C 3000 |
C 5000 |
| Kettenstränge |
Anzahl |
1 |
1 |
2 |
2 |
2 |
| kleinstes Hakenmaß |
mm |
289 |
334 |
413 |
524 |
610 |
| Gewicht* |
kg |
8,7 |
10,6 |
15,0 |
23,4 |
37,5 |
| Preis je Meter Mehrhub |
EUR |
28,70 |
28,70 |
46,40 |
65,60 |
78,30 |
| Preis* |
EUR |
155,00 |
187,00 |
312,00 |
442,00 |
663,00 |
* bei 3 m Aufhängehöhe

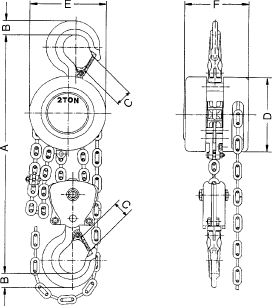

Abmessungen
| Typ |
Abmessungen in mm |
| Amin |
B |
C |
D |
E |
F |
| C 500 |
289 |
16 |
22 |
120 |
120 |
106 |
| C 1000 |
334 |
21 |
27 |
142 |
142 |
122 |
| C 2000 |
413 |
27 |
30 |
142 |
142 |
122 |
| C 3000 |
524 |
35 |
37 |
178 |
178 |
139 |
| C 5000 |
610 |
45 |
46 |
210 |
210 |
162 |
|
