Flaschenzug Modell VSIII

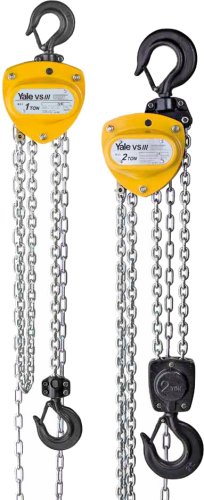

Yale - Stirnradflaschenzug Modell VSIII


Der Yale Strinradflaschenzug VSIII ist für den industriellen Einsatz zum Heben und Ziehen von Lasten konzipiert. Die Lagerung der Wellen in Seitenplatten, dem Getriebedeckel und dem Lastkettenrad, sorgen für ein leichtgängiges, nahezu widerstandsfreies Drehen von Lastkettenrad und Antriebsritzel. Hiervon profitiert nicht zuletzt der Benutzer, da der nötige Zug an der Handkette durch Eliminieren der Reibkräfte minimiert wird. Eine Lagerung der Wellen und Ritzel garantiert zudem eine Langlebigkeit und Wartungsfreundlichkeit des Flaschenzuges. Durchgehende Stehbolzen zwischen den Seitenplatten und der Deckelbefestigung sorgen für erhöhte Stabilität. Der gefalzte profilierte Handraddeckel dient ebenfalls der Versteifung. Sein Design begünstigt die Führung der Handkette und gewährt einen reibungslosen Ablauf ohne verkanten oder verklemmen.
Jeder Stirnradflaschenzug wird im Werk mit Überlast geprüft und mit einem Prüfzeugnis unter Angabe der Serien-Nummer und einer Betriebsanleitung mit integrierter EG-Konformitätserklärung ausgeliefert.
Abhängig vom Hub sind Kettenspeicher in verschiedenen Größen optional erhältlich. Zur Vermeidung von Schäden durch Überlastung, läßt sich der Flaschenzug mit einer Rutschkupplung ausstatten.
Hersteller-Katalog Flaschenzug VSIII
Katalog
Bedienungsanleitung Flaschenzug VSIII
Bedienungsanl.
Ersatzteile Flaschenzug VSIII
Ersatzteile

Tragkraft Artikel-Nr. Ketten-
stränge
kleinstes
Hakenmaß
Hub je m Abhaspelung
der Handkette
Gewicht* Preis *** Preis je m
Mehrhub**
250 kg 4025092-665322 1 290 mm 50 m 3,9 kg 193,32 EUR 32,23 EUR
500 kg 4025092-949545 1 350 mm 26 m 9,0 kg 231,44 EUR 36,52 EUR
1000 kg 4025092-949927 1 380 mm 24 m 11,5 kg 271,04 EUR 39,16 EUR
1500 kg 4025092-593854 1 - - - 362,56 EUR 52,47 EUR
2000 kg 4025092-949934 1 460 mm 19 m 19,0 kg 561,44 EUR 52,47 EUR
2000 kg 4025092-949941 2 490 mm 15 m 17,3 kg 430,32 EUR 63,36 EUR
3000 kg 4025092-949958 1 570 mm 12 m 31,0 kg 807,84 EUR 61,16 EUR
3000 kg 4025092-949965 2 580 mm 10 m 27,0 kg 574,64 EUR 89,98 EUR
5000 kg 4025092-949972 2 700 mm 8 m 43,0 kg 897,60 EUR 107,36 EUR
/Yale/Flaschenzug/Modell_VS.php
Typ Preis
Flaschenzug Modell VSIII 0,25/1Tragkraft 250 kg
Standardhub 3,0 m
193,32 EUR
Flaschenzug Modell VSIII 0,5/1Tragkraft 500 kg
Standardhub 3,0 m
231,44 EUR
Flaschenzug Modell VSIII 1,0/1Tragkraft 1000 kg
Standardhub 3,0 m
271,04 EUR
Flaschenzug Modell VSIII 2,0/1Tragkraft 2000 kg
Standardhub 3,0 m
561,44 EUR
Flaschenzug Modell VSIII 2,0/2Tragkraft 2000 kg
Standardhub 3,0 m
430,32 EUR
Flaschenzug Modell VSIII 3,0/1Tragkraft 3000 kg
Standardhub 3,0 m
807,84 EUR
Flaschenzug Modell VSIII 3,0/2Tragkraft 3000 kg
Standardhub 3,0 m
574,64 EUR
Flaschenzug Modell VSIII 5,0/2Tragkraft 5000 kg
Standardhub 3,0 m
897,60 EUR
Flaschenzug Modell VSIII 1,5/1Tragkraft 1500 kg
Standardhub 3,0 m
362,56 EUR

Abmessungen

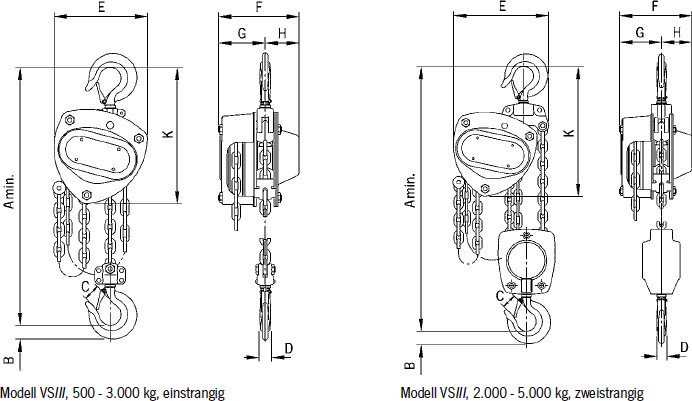

Flaschenzug VS Maßblatt
Abmessungen in mm
Amin B C D E F G H K
VSIII 0,5/1 350 21 23 16 145 140 80 60 240
VSIII 1,0/1 380 28 27 20 158 155 87 68 270
VSIII 2,0/1 460 36 35 29 205 180 94 86 320
VSIII 2,0/2 490 36 35 29 170 155 87 68 285
VSIII 3,0/1 570 45 40 29 240 210 110 100 370
VSIII 3,0/2 580 45 40 29 220 175 94 81 340
VSIII 5,0/2 700 47 45 40 250 190 95 95 410
