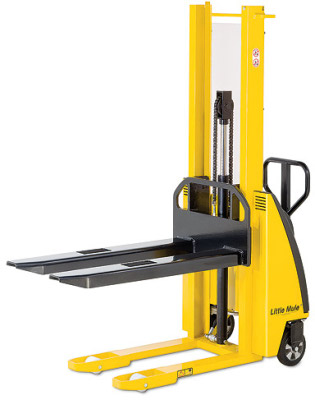

Gabelhubwagen Modell HV TM

Little Mule - Modell HV TM
Hand-Gabelhochhubwagen mit elektrohydraulischem Hub, handverfahrbar

Tragfähigkeit 1.000 - 1.500 kg
Gabelhöhe max. 3.500 mm

Für den gelegentlichen bis mittleren Einsatz zum Stapeln und Transportieren von palettierten Lasten, auch bei beengten Raumverhältnissen.

Ausstattung und Verarbeitung
Leichte Handhabung durch Zwangslenkung der Lenkrollen.
Hubeinrichtung mit elektrohydraulischem Kompaktaggregat und Überlastsicherung.
Feinfühliges Absenken der Last durch stufenlos regulierbares Senkventil.
Geschweißte Mastkonstruktion aus Präzisionsprofilen, der Gabelträger ist mit wartungsfreien Führungsrollen ausgestattet.
Robustes Fahrgestell mit je zwei Last- und Lenkrollen, Arretierung des Gerätes mit Feststellvorrichtung.

Lieferumfang
Batterie und Ladegerät

Tragkraft 1000 kg
Typ   HV TM
10-09		 HV TM
10-16		 HV TM
10-20
Antrieb   Hand Hand Hand
Bedienung   Hand Hand Hand

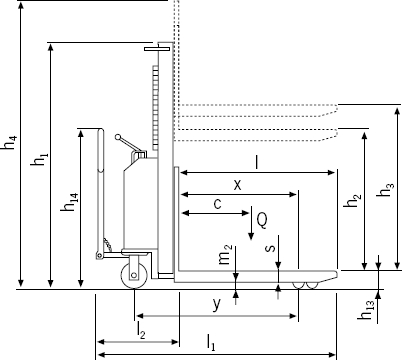

Tragfähigkeit Q kg 1.000 1.000 1.000
Lastschwerpunkt c mm 600 600 600
Lastabstand x mm 630 630 630
Radstand y mm 965 965 965
Gewicht** kg 290 305 315
Bereifung vorn/hinten***   VG/PA VG/PA VG/PA
Reifengröße vorn l x d mm 200 x 50 200 x 50 200 x 50
Reifengröße hinten l x d mm 82 x 70 82 x 70 82 x 70
Räder Anzahl vorne/hinten   2/2 2/2 2/2
Spurweite vorn mm 620 620 620
Spurweite hinten mm 410 410 410
Höhe Hubgerüst eingefahren h1 mm 1.300 1.970 2.370
Freihub h2 mm 810 1.510 1.910
Hub mm 810 1.510 1.910
Höhe Hubgerüst ausgfahren h4 mm 1.300 1.970 2.370
Gabelhöhe max. h3 + h13 mm 900 1.600 2.000
Höhe Deichsel in Fahrstellung min./max. h14 mm 1.081 1.081 1.081
Höhe gesenkt h13 mm 90 90 90
Gesamtlänge l1 mm 1.750 1.750 1.750
Länge einschl. Gabelrücken l2 mm 600 600 600
Gesamtbreite b1/b2 mm 750 750 750
Gabelzinkenmaße s/e/l mm 70 x 150 x 1.150
Gabelträgerbreite mm 650 650 650
Gabelaußenabstand b5 mm 560 560 560
Bodenfreiheit mit Last unter Hubgerüst m1 mm 40 40 40
Bodenfreiheit Mitte Radstand m2 mm 40 40 40
Arbeitsgangbreite bei Palette Ast mm 2.210 2.210 2.210
Wenderadius Wa mm 1.440 1.440 1.440
Hubgeschwindigkeit mit/ohne Last m/s 0,09/0,12 0,09/0,12 0,09/0,12
Senkgeschwindigkeit mit/ohne Last m/s 0,4/0,1 0,4/0,1 0,4/0,1
Betriebsbremse   mechanisch mechanisch mechanisch
Hubmotor, Leistung kW 1,6 1,6 1,6
Batterie****   Starter Starter Starter
Batteriegewicht kg 18 18 18
Art der Fahrsteuerung   Hand Hand Hand
Batterieladegerät V/A 12/15 12/15 12/15
Batteriespannung, Nennkapazität K5 V/Ah 12/70 12/70 12/70
Artikel-Nr.: 4025092*   *250610 *250627 *250634
Preis EUR 0,00 0,00 0,00
S...Single, T...Tandem
** Gewicht = Eigengewicht ohne Batterie
*** PA...Polyamid-Rollen, PUR...Polyurethan-Rollen, VG...Vollgummi Rollen, S...Stahl Rollen
**** Starter...Starterbatterie, PzS...Panzerplattenbatterie


Tragkraft 1200 kg
Typ   HV TM
12-16		 HV TM
12-25		 HV TM
12-29		 HV TM
12-35
Antrieb   Hand Hand Hand Hand
Bedienung   Hand Hand Hand Hand
Tragfähigkeit Q kg 1.200 1.200 1.200 1.200
Lastschwerpunkt c mm 600 600 600 600
Lastabstand x mm 770 785 785 785
Radstand y mm 1.160 1.120 1.155 1.130
Gewicht** kg 320 424 440 485
Bereifung vorn/hinten***   VG/PUR PUR/PA PUR/PA PUR/PA
Reifengröße vorn l x d mm 200 x 50 200 x 50 200 x 50 200 x 50
Reifengröße hinten l x d mm 82 x 70 82 x 70 82 x 70 82 x 70
Räder Anzahl vorne/hinten   2/2 2/2 2/2 2/2
Spurweite vorn mm 645 720 720 720
Spurweite hinten mm 370 410 410 410
Höhe Hubgerüst eingefahren h1 mm 1.990 1.780 1.980 2.250
Freihub h2 mm 1.450 - - 80
Hub mm 1.510 2.410 2.810 3.410
Höhe Hubgerüst ausgfahren h4 mm 2.120 2.990 3.410 3.900
Gabelhöhe max. h3 + h13 mm 1.600 2.500 2.900 3.500
Höhe Deichsel in Fahrstellung min./max. h14 mm 580/1.120 1.081 1.081 1.081
Höhe gesenkt h13 mm 90 90 90 90
Gesamtlänge l1 mm 1.775 1.850 1.850 1.850
Länge einschl. Gabelrücken l2 mm 620 700 700 700
Gesamtbreite b1/b2 mm 755 850 850 850
Gabelzinkenmaße s/e/l mm 70 x 150 x 1.150
Gabelträgerbreite mm 760 650 650 650
Gabelaußenabstand b5 mm 530 560 560 560
Bodenfreiheit mit Last unter Hubgerüst m1 mm 35 40 40 40
Bodenfreiheit Mitte Radstand m2 mm 35 40 40 40
Arbeitsgangbreite bei Palette Ast mm 1.700 2.375 2.375 2.375
Wenderadius Wa mm 1.340 1.760 1.760 1.760
Hubgeschwindigkeit mit/ohne Last m/s 0,1/0,16 0,07/0,1 0,07/0,1 0,07/0,1
Senkgeschwindigkeit mit/ohne Last m/s 0,12/0,12 0,4/0,1 0,4/0,1 0,1/0,1
Betriebsbremse   mechanisch mechanisch mechanisch mechanisch
Hubmotor, Leistung kW 1,6 2,2 2,2 2,2
Batterie****   Starter Starter Starter Starter
Batteriegewicht kg 33 36 36 36
Art der Fahrsteuerung   Hand Hand Hand Hand
Batterieladegerät V/A 12/15 24/13 24/13 24/13
Batteriespannung, Nennkapazität K5 V/Ah 12/100 2x12/70 2x12/70 2x12/70
Artikel-Nr.: 4025092*   *252041 *252423 *252980 *253000
Preis EUR 3.570,00 3.879,00 4.202,00 4.524,00
S...Single, T...Tandem
** Gewicht = Eigengewicht ohne Batterie
*** PA...Polyamid-Rollen, PUR...Polyurethan-Rollen, VG...Vollgummi Rollen, S...Stahl Rollen
**** Starter...Starterbatterie, PzS...Panzerplattenbatterie



Tragkraft 1500 kg
Typ    HV TM
15-16		 HV TM
15-25		 HV TM
15-30		 HV TM
15-35
Antrieb   Hand Hand Hand Hand
Bedienung   Hand Hand Hand Hand
Tragfähigkeit Q kg 1.500 1.500 1.500 1.500
Lastschwerpunkt c mm 600 600 600 600
Lastabstand x mm 770 740 740 740
Radstand y mm 1.180 1.180 1.180 1.180
Gewicht** kg 432 500 526 556
Bereifung vorn/hinten***   VG/PUR VG/PUR VG/PUR VG/PUR
Reifengröße vorn l x d mm 200 x 50 200 x 50 200 x 50 200 x 50
Reifengröße hinten l x d mm 80 x 70 80 x 70 80 x 70 80 x 70
Räder Anzahl vorne/hinten   2/2 2/2 2/2 2/2
Spurweite vorn mm 645 645 645 875
Spurweite hinten mm 370 370 370 370
Höhe Hubgerüst eingefahren h1 mm 1.990 1.740 1.990 2.250
Freihub h2 mm 1.450 200 200 -
Hub mm 1.510 2.410 2.910 3.410
Höhe Hubgerüst ausgfahren h4 mm 2.120 3.020 3.520 4.020
Gabelhöhe max. h3 + h13 mm 1.600 2.500 3.000 3.500
Höhe Deichsel in Fahrstellung min./max. h14 mm 580/1.120 580/1.120 580/1.120 580/1.120
Höhe gesenkt h13 mm 90 90 90 90
Gesamtlänge l1 mm 1.795 1.830 1.830 1.850
Länge einschl. Gabelrücken l2 mm 640 680 680 680
Gesamtbreite b1/b2 mm 755 755 755 1.000
Gabelzinkenmaße s/e/l mm 65 x 160 x 1.150
Gabelträgerbreite mm 760 760 760 760
Gabelaußenabstand b5 mm 530 530 530 530
Bodenfreiheit mit Last unter Hubgerüst m1 mm 35 35 35 35
Bodenfreiheit Mitte Radstand m2 mm 35 35 35 35
Arbeitsgangbreite bei Palette Ast mm 1.700 1.700 1.700 1.700
Wenderadius Wa mm 1.360 1.360 1.360 1.360
Hubgeschwindigkeit mit/ohne Last m/s 0,08/0,11 0,08/0,11 0,08/0,11 0,08/0,11
Senkgeschwindigkeit mit/ohne Last m/s 0,16/0,09 0,16/0,09 0,16/0,09 0,16/0,09
Betriebsbremse   mechanisch mechanisch mechanisch mechanisch
Hubmotor, Leistung kW 1,6 1,6 1,6 1,6
Batterie****   Starter Starter Starter Starter
Batteriegewicht kg 42 42 42 42
Art der Fahrsteuerung   Hand Hand Hand Hand
Batterieladegerät V/A 12/15 12/25 12/15 12/15
Batteriespannung, Nennkapazität K5 V/Ah 12/155 12/155 12/155 12/155
Artikel-Nr.: 4025092*   *252034 *252645 *252171 *252249
Preis EUR 3.815,00 4.892,00 5.194,00 5.414,00
S...Single, T...Tandem
** Gewicht = Eigengewicht ohne Batterie
*** PA...Polyamid-Rollen, PUR...Polyurethan-Rollen, VG...Vollgummi Rollen, S...Stahl Rollen
**** Starter...Starterbatterie, PzS...Panzerplattenbatterie
