Yale - Hebelzug Modell UNOplus

---

Der UNOplus ist durch seinen geringen Kraftbedarf und kurzen Handhebel ideal für den Einsatz im Baugewerbe und industrielle Anwendungen. Er eignet sich zum Ziehen, Spannen und Heben und für den Einsatz bei beengten Platzverhältnissen.

Ausstattung und Verarbeitung

• Hohe Haltbarkeit und geringes Gewicht durch schlagfestes Stahlblechgehäuse.
• Zuverlässige Führung und Positionierung der Last durch Lastdruckbremse.
• Schnelles Anschlagen der Last da die Kettenfreischaltung einfach mit einer Hand bedienbar ist.
• Zusätzlicher Korrosionsschutz durch pulverbeschichtetes Gehäuse.
• Hohe Sicherheit aufgrund des doppelten Sperrklinkensystems und der beiden Kettenführungsrollen.
• Hoher Bedienkomfort und sicherer Halt durch Gummihandgriff.
• Einfache (De-) Montage und Wartung ohne Einsatz von Spezialwerkzeugen.

Betriebsanleitung
Ersatzteilliste

Tragkraft	kg	750	1500	3000	6000
Kettenstränge	Anzahl	1	1	1	2
Kettenabmessungen	mm	6 x 18 (T)	8 x 24 (T)	10 x 30 (T)	10 x 30 (T)
Kürzester Hakenabstand	mm	340	410	510	690
Handhebellänge	mm	250	330	380	380
Hubkraft bei Nennlast	daN	20	35	40	40
Gewicht*	kg	7,2	12,5	21,5	32
Spannkraft STF	daN	750	1500	3000	6000
Handkraft SHF	daN	20	35	40	40
Preis je Meter Mehrhub	EUR	17,70	27,30	33,70	67,40
Preis*	EUR	214,00	273,00	418,00	721,00

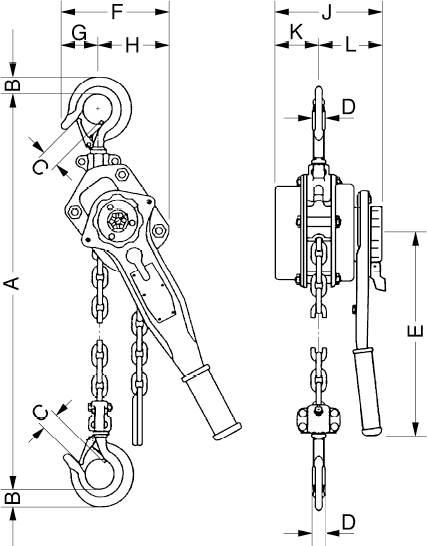

Modell	UNOplus 750	UNOplus 1500	UNOplus 3000	UNOplus 6000
Amin., mm	295	410	510	690
B, mm	21	28	36	45
C, mm	24	32	40	44
D, mm	13	21	27	33
E, mm	235	330	380	380
F, mm	111	170	220	220
G, mm	33	80	100	100
H, mm	78	90	120	120
J, mm	142	180	210	210
K, mm	55	80	90	90
L, mm	87	100	120	120
