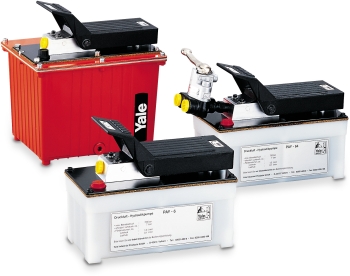

Diese Mini-Hydraulikpumpen werden durch einen Druckluftmotor angetrieben und
können an jedes werkstattübliche Druckluftnetz
angeschlossen werden. Diese kompakten, preiswerten Pumpen
können alle einfachwirkenden Hydraulikzylinder bis zu einem
max. Betriebsdruck von 700 bar betreiben.
Aufgrund des großen nutzbaren Tankvolumens können auch größere Hydraulikzylinder oder Zylindergruppen angeschlossen werden. Das Vorschalten einer Wartungseinheit wird empfohlen.
Am Druckminderer in der Luftleitung kann der Hydraulikdruck stufenlos eingestellt werden.
Durch den Druckluftmotor ist 100 %iger Explosionsschutz gegeben.
Die Pumpen für doppeltwirkende Hydraulikzylinder verfügen zusätzlich über ein 4-Wegeventil VHH-4/3. Die Steuerung des angeschlossenen Hydraulikzylinders (Ausfahren - Halt - Einfahren) erfolgt durch die aufgebaute Wippe, die sowohl per Hand als auch mit dem Fuß bedient werden kann.
Steuerung der Funktionen
Aufgrund des großen nutzbaren Tankvolumens können auch größere Hydraulikzylinder oder Zylindergruppen angeschlossen werden. Das Vorschalten einer Wartungseinheit wird empfohlen.
Am Druckminderer in der Luftleitung kann der Hydraulikdruck stufenlos eingestellt werden.
Durch den Druckluftmotor ist 100 %iger Explosionsschutz gegeben.
Die Pumpen für doppeltwirkende Hydraulikzylinder verfügen zusätzlich über ein 4-Wegeventil VHH-4/3. Die Steuerung des angeschlossenen Hydraulikzylinders (Ausfahren - Halt - Einfahren) erfolgt durch die aufgebaute Wippe, die sowohl per Hand als auch mit dem Fuß bedient werden kann.
Steuerung der Funktionen
- Wippe in Ruhestellung – Motor steht, Zylinder stehen bzw. werden unter Druck gehalten
- Wippe gedrückt – Motor läuft, Zylinder fährt aus, Systemdruck baut sich auf
- Wippe wird nach vorne geneigt – Motor steht, Druck wird abgebaut, Zylinder fährt ein
/Yale/Hydraulik/Pumpen/Druckluft_Hydraulikpumpe_PAY.php
| Typ | Preis | |
| Mini-Hydraulikpumpe Modell: PAY-6 mit Druckluftantrieb 700 bar | Tankvolumen 1,5 l Betriebsdruck 700 bar, Fö,rdervolumen 0,85-0,08 | 849,20 EUR |
| Mini-Hydraulikpumpe Modell: PAY-6-5 mit Druckluftantrieb 700 bar | Tankvolumen 5,0 l Betriebsdruck 700 bar, Fö,rdervolumen 0,85-0,08 | 1.324,40 EUR |
| Mini-Hydraulikpumpe Modell: PAY-64 mit Druckluftantrieb 700 bar | Tankvolumen 1,5 l Betriebsdruck 700 bar, Fö,rdervolumen 0,85-0,08 | 1.409,10 EUR |
| Mini-Hydraulikpumpe Modell: PAY-64-5 mit Druckluftantrieb 700 bar | Tankvolumen 5,0 l Betriebsdruck 700 bar, Fö,rdervolumen 0,85-0,08 | 1.742,40 EUR |
| Modell | PAY-6 | PAY-6-5 | PAY-64 | PAY-64-5 | |
| Artikel-Nr. | 4025092 | 153270 | 153713 | 153614 | 160940 |
| für Zylinder | einfachwirkend | einfachwirkend | doppelwirkend | doppelwirkend | |
| Tankvolumen | l | 1,5 | 5,0 | 1,5 | 5,0 |
| Max. Öldruck | bar | 700 | 700 | 700 | 700 |
| Öl-Fördervolumen | l/min | 0,85 bis 0,08 | 0,85 bis 0,08 | 0,85 bis 0,08 | 0,85 bis 0,08 |
| Erforderl. Luftdruck | bar | 7 | 7 | 7 | 7 |
| Luftbedarf | l/min | 560 | 560 | 560 | 560 |
| Ölanschluss | 3/8 NPT | 3/8 NPT | 3/8 NPT | 3/8 NPT | |
| Luftanschluss | 1/4 NPT | 1/4 NPT | 1/4 NPT | 1/4 NPT | |
| Gewicht | kg | 6,3 | 12,0 | 7,5 | 13,0 |
| Preis* | EUR | 849,20 | 1.324,40 | 1.409,10 | 1.742,40 |
* exkl. MwSt., Versandkostenfrei
