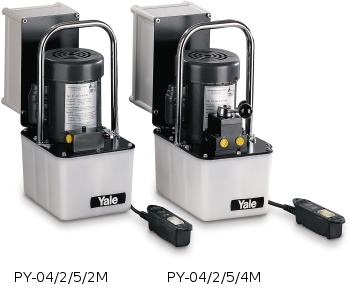

Diese Zweistufen-Kompaktpumpen sind speziell für Instandhaltungs-
und Montageeinsätze konzipiert. Sie können je nach Typ einfach-
oder doppeltwirkende Hydraulikzylinder betreiben.
Die ideale Kombination von Handventil und Kabelfernsteuerung des E-Motors gibt dem Bediener Beweglichkeit und gewährleistet ein sicheres „Lasthalten“.
Der Motoranlauf kann auch unter Volllast erfolgen. Durch das geringe Gewicht und den praktischen Tragebügel kann die Pumpe leicht transportiert werden. Die Pumpen werden mit komplettem elektrischem Anschluss und Hydraulikölfüllung geliefert. Über die Kabelfernsteuerung (1,8 m) wird der Motor ein- und ausgeschaltet, so dass sich für beide Handventile folgende Funktion ergibt:
Zylinder: - Ausfahren - Halt - Einfahren -
Bedienung der Elektro-Motorpumpe PY - 04/2/5/2 M:
Das 2/2-Wege Handventil arbeitet zusammen mit einem hydraulisch gesteuerten Entlastungsventil, so dass die 2 Schaltstellungen wahlweise folgende 2 Steuerungsmöglichkeiten ergeben:
Durch Drücken des Tasters 1 läuft der Motor an und der Hydraulikzylinder fährt aus. Im Ruhezustand wird der Druck gehalten. Durch Drücken des Tasters 2 zieht das Elektromagnetventil an, der Druck wird abgebaut und der Hydraulikzylinder fährt ein.
Die ideale Kombination von Handventil und Kabelfernsteuerung des E-Motors gibt dem Bediener Beweglichkeit und gewährleistet ein sicheres „Lasthalten“.
Der Motoranlauf kann auch unter Volllast erfolgen. Durch das geringe Gewicht und den praktischen Tragebügel kann die Pumpe leicht transportiert werden. Die Pumpen werden mit komplettem elektrischem Anschluss und Hydraulikölfüllung geliefert. Über die Kabelfernsteuerung (1,8 m) wird der Motor ein- und ausgeschaltet, so dass sich für beide Handventile folgende Funktion ergibt:
Zylinder: - Ausfahren - Halt - Einfahren -
Bedienung der Elektro-Motorpumpe PY - 04/2/5/2 M:
Das 2/2-Wege Handventil arbeitet zusammen mit einem hydraulisch gesteuerten Entlastungsventil, so dass die 2 Schaltstellungen wahlweise folgende 2 Steuerungsmöglichkeiten ergeben:
Hebelstellung 1.:
der Zylinder hält Druck.
Hebelstellung 2.:
der Zylinder fährt sofort nach Druckentlastung in Ausgangsstellung zurück.
Bedienung der Elektro-Motorpumpe PY - 04/2/5/4 E:Durch Drücken des Tasters 1 läuft der Motor an und der Hydraulikzylinder fährt aus. Im Ruhezustand wird der Druck gehalten. Durch Drücken des Tasters 2 zieht das Elektromagnetventil an, der Druck wird abgebaut und der Hydraulikzylinder fährt ein.
/Yale/Hydraulik/Pumpen/Elektromotor_Hydraulikpumpe_PY_04.php
| Typ | Preis | |
| Elektro-Motorpumpe Modell: Elektro-Hydraulikaggregat Modell PY-04/2/5/2 M | Tankvolumen 5,0 l Betriebsdruck 700 bar, 2/2-Wege Handventil, Spannung 230 V | 3.084,00 EUR |
| Elektro-Motorpumpe Modell: Elektro-Hydraulikaggregat Modell PY-04/2/5/4 M | Tankvolumen 5,0 l Betriebsdruck 700 bar, 4/3-Wege Handventil, Spannung 230 V | 3.546,00 EUR |
| Elektro-Motorpumpe Modell: Elektro-Hydraulikaggregat Modell PY-04/2/5/2 E | Tankvolumen 5,0 l Betriebsdruck 700 bar, 2/2-Wege Elektromagnet, Spannung 230 V | 3.910,00 EUR |
| Modell | PY-04/2/5/2 M | PY-04/2/5/4 M | PY-04/2/5/2 E |
| Artikel-Nr. | 4025092-153263 | 4025092-153294 | 4025092-163392 |
| Für Zylinder | einfachwirkenden | doppeltwirkenden | einfachwirkenden |
| Aufgebautes Steuerventil | 2/2-Wege Handventil | 4/3-Wege Handventil | 2/2-Wege Elektromagnet |
| max. Betriebsdruck | 700 bar | 700 bar | 700 bar |
| Leerhub bis 30 bar | 4,0 l/min | 4,0 l/min | 4,0 l/min |
| Lasthub bis 700 bar | 0,23 l/min | 0,23 l/min | 0,23 l/min |
| Nutzbarer Tankinhalt | 5,0 l | 5,0 l | 5,0 l |
| Anschlusswert | 0,37 kW / 230 V-1Ph | 0,37 kW / 230 V-1Ph | 0,37 kW / 230 V-1Ph |
| Kabelfernsteuerung | 1,5 m | 1,5 m | 1,5 m |
| Drehzahl | 2.800 U/min | 2.800 U/min | 2.800 U/min |
| Schutzart | IP 50 | IP 50 | IP 50 |
| Gewicht ohne Öl | 24 kg | 26 kg | 28 kg |
| Preis* | 3.084,00 EUR | 3.546,00 EUR | 3.910,00 EUR |
* exkl. MwSt., Versandkostenfrei
