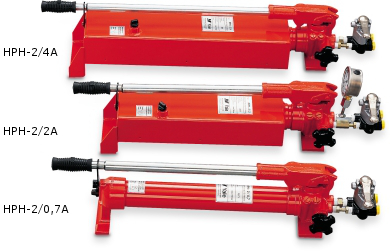

Handpumpe Modell HPH
für doppeltwirkende Zylinder
Mit 4-Wege-Ventil und Ablassventil (Handrad)
Handpumpen der Serie HPH sind für den Betrieb von doppeltwirkenden Zylindern ausgelegt. Sie sind prinzipiell gleich aufgebaut wie die Handpumpen der Serie HPS, verfügen jedoch zusätzlich über ein 4/3 Wege-Handventil. Das feinfühlige Ablassventil (Handrad) bleibt erhalten und ermöglicht einen gefühlvollen Druckabbau.
Manometer und Adapter sind als Zusatzausstattung lieferbar.
Zubehör: Hydraulikschläuche HHC, Bodenrahmen HPB
/Yale/Hydraulik/Pumpen/Handpumpe_HPH.php
| Typ | Preis | |
| Handpumpe für doppeltwirkende ZylinderModell: HPH-2/0,7 A | Tankvolumen 700 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 931,00 EUR |
| Handpumpe für doppeltwirkende ZylinderModell: HPH-2/2 A | Tankvolumen 2000 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 1.019,00 EUR |
| Handpumpe für doppeltwirkende ZylinderModell: HPH-2/4 A | Tankvolumen 4000 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 1.258,00 EUR |
| Handpumpe für doppeltwirkende ZylinderModell: HPH-2/6,5 A | Tankvolumen 6500 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 1.528,00 EUR |
| Handpumpe für doppeltwirkende ZylinderModell: HPH-2/10 A | Tankvolumen 10000 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 1.914,00 EUR |
| Modell | Förderstufen | Tankvolumen | Fördervolumen | Betriebsdruck | Gewicht | Artikel-Nr. | Preis* | |
| 1. Stufe | 2. Stufe | |||||||
| HPH-2/0,7 A | zweistufig | 700 cm³ | 11 cm³ | 2 cm³ | 700 bar | 8 kg | 4025092159159 | 931,00 EUR |
| HPH-2/2 A | zweistufig | 2000 cm³ | 11 cm³ | 2 cm³ | 700 bar | 11 kg | 4025092159166 | 1.019,00 EUR |
| HPH-2/4 A | zweistufig | 4000 cm³ | 11 cm³ | 2 cm³ | 700 bar | 14 kg | 4025092159173 | 1.258,00 EUR |
| HPH-2/6,5 A | zweistufig | 6500 cm³ | 11 cm³ | 2 cm³ | 700 bar | 22 kg | 4025092159180 | 1.528,00 EUR |
| HPH-2/10 A | zweistufig | 10000 cm³ | 11 cm³ | 2 cm³ | 700 bar | 28 kg | 4025092159197 | 1.914,00 EUR |
* exkl. MwSt., Versandkostenfrei

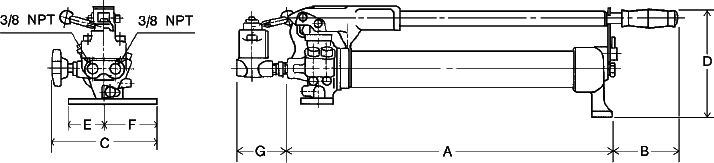

Abmessungen
Katalog
| Modell | HPH-2/0,7 A | HPH-2/2 A | HPH-2/4 A | HPH-2/6,5 A | HPS-2/10 A |
| A, mm | 590 | 595 | 715 | 715 | 880 |
| B, mm | 95 | 65 | 65 | 65 | 65 |
| C, mm | 160 | 160 | 160 | 200 | 160 |
| D, mm | 165 | 165 | 180 | 180 | 190 |
| E, mm | 55 | 55 | 55 | 55 | 55 |
| F, mm | 80 | 80 | 80 | 80 | 80 |
| F, mm | 85 | 85 | 85 | 85 | 85 |
Handpumpen für doppeltwirkende Zylinder
Im Gegensatz zu herkömmlichen Handpumpen verfügen alle Yale-Handpumpen des Typs HPH
zusätzlich zum 4/3-Wegeventil über das bekannte, feinfühlig zu regulierende Ablassventil. Diese
sinnvolle Ventilkombination vermeidet unerwünschte Druckschläge im Hydrauliksystem.
Bei allen Yale-Handpumpen kann der Druck gefühlvoll abgebaut und die entsprechende Last
millimetergenau und ohne Druckschläge abgesenkt werden.
Vorteile dieser Bauweise:
Das Manometer zeigt sowohl die Druckkraft als
auch die Zugkraft des angeschlossenen Hydraulikzylinders an. Durch die Kombination des
4-Wege-Ventils mit dem feinfühligen Ablassventil kann der Druck sehr kontrolliert,
ohne Druckschlag abgelassen werden.
