Handpumpe für einfachwirkende Zylinder HPS

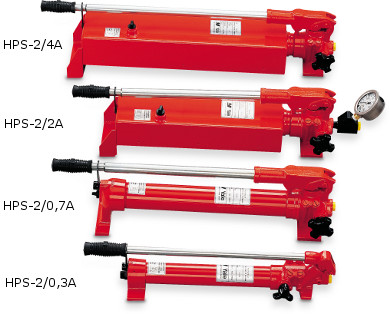

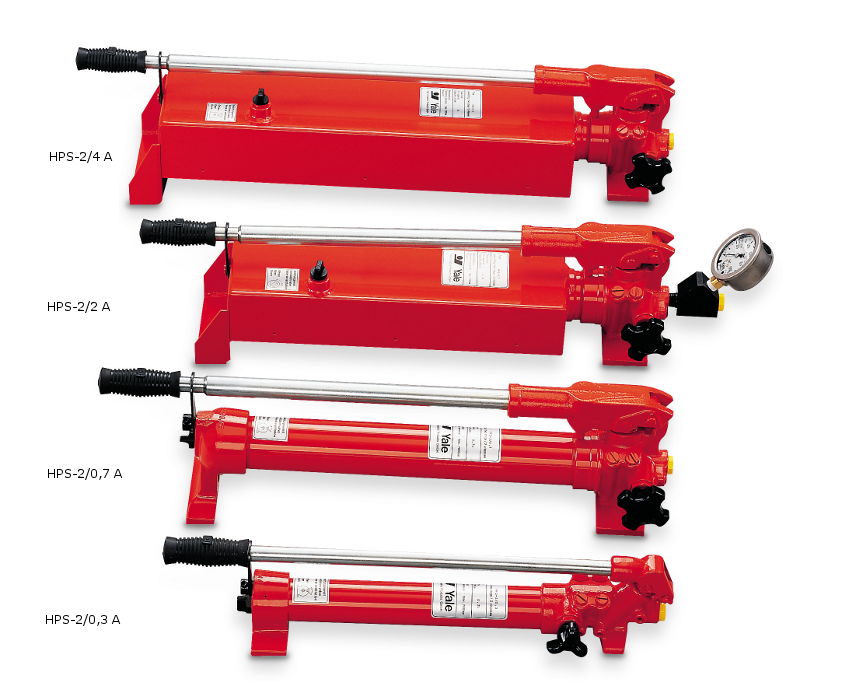

Handpumpen Modell HPS für einfachwirkende Zylinder
Yale-Handpumpen sind einfach zu bedienen und für einen maximalen Betriebsdruck von 700 bar ausgelegt. Dieser Öldruck entspricht in der
Werkzeughyraulik dem industriellen Standard, sodass mit dieser Pumpe fast jeder angeschlossene Hydraulikzylinder seine maximale Kraft erreicht.
Um einen zügigen Arbeitsablauf zu gewährleisten, ist die HPS in fast allen Größen zweistufig ausgebildet. Die erste Stufe ist der Eilgang. Mit ihr wird bei
jedem Pumpenschlag relativ viel Öl in den Zylinder gepumpt, während der Druck ausreicht um einen unbelasteten Zylinder schnell auf den gewünschten Hub auszufahren. Die
Umschaltung von der ersten auf die zweiten Stufe erfolgt automatisch und zwar dann, wenn der Kolben auf einen Widerstand trifft oder der Zylinder belastet wird.
In der zweiten Stufe wird weniger Öl bei höherem Druck gepumpt, sodaß der Kolbenvorschub pro Pumpenschlag geringer ausfällt, dafür aber die Kraft am Handhebel proportional zunimmt.
Selbst wenn der Zylinder voll belastet wird und die 700 bar von der Pumpe abgefordert werden, ist ein stetiges Ausfahren des
Hydraulikzylinders noch einhändig möglich.
/Yale/Hydraulik/Pumpen/Handpumpe_HPS.php
Typ | | Preis |
Handpumpe für einfachwirkende ZylinderModell: HPS-1/0,7 A | Tankvolumen 700 cbcm Fördervolumen einstufig 2 cbcm | 325,71 EUR |
Handpumpe für einfachwirkende ZylinderModell: HPS-2/0,3 A | Tankvolumen 300 cbcm Fördervolumen zweistufig 5 / 1 cbcm | 365,31 EUR |
Handpumpe für einfachwirkende ZylinderModell: HPS-2/0,7 A | Tankvolumen 700 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 463,32 EUR |
Handpumpe für einfachwirkende ZylinderModell: HPS-2/2 A | Tankvolumen 2000 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 579,15 EUR |
Handpumpe für einfachwirkende ZylinderModell: HPS-2/4 A | Tankvolumen 4000 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 728,64 EUR |
Handpumpe für einfachwirkende ZylinderModell: HPS-2/6,5 A | Tankvolumen 6500 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 911,79 EUR |
Handpumpe für einfachwirkende ZylinderModell: HPS-2/10 A | Tankvolumen 10000 cbcm Fördervolumen zweistufig 11 / 2 cbcm | 1.231,56 EUR |
Modell |
Förderstufen |
Tankvolumen |
Fördervolumen / Hub |
Gewicht |
Artikel-Nr. |
Preis* |
1. Stufe |
2. Stufe |
HPS-1/0,7 A |
1-stufig |
700 cm³ |
- |
2 cm³ |
7,0 kg |
4025092159081 |
325,71 EUR |
HPS-2/0,3 A |
2-stufig |
300 cm³ |
5 cm³ |
1 cm³ |
3,5 kg |
4025092160148 |
365,31 EUR |
HPS-2/0,7 A |
2-stufig |
700 cm³ |
11 cm³ |
2 cm³ |
7,0 kg |
4025092159098 |
463,32 EUR |
HPS-2/2 A |
2-stufig |
2000 cm³ |
11 cm³ |
2 cm³ |
10,0 kg |
4025092159104 |
579,15 EUR |
HPS-2/4 A |
2-stufig |
4000 cm³ |
11 cm³ |
2 cm³ |
13,0 kg |
4025092159111 |
728,64 EUR |
HPS-2/6,5 A |
2-stufig |
6500 cm³ |
11 cm³ |
2 cm³ |
21,0 kg |
4025092159128 |
911,79 EUR |
HPS-2/10 A |
2-stufig |
10000 cm³ |
11 cm³ |
2 cm³ |
27,0 kg |
4025092159135 |
1.231,56 EUR |
* exkl. MwSt., Versandkostenfrei
Der solide Aufbau ist ein herausragendes Merkmal dieser Pumpen. Während andere Hersteller Tanks aus Plastik oder Aluminium fertigen, sind die Ölbehälter der HPS aus stabilem
Metall konstruiert. Dies begünstigt den Einsatz auf Baustellen oder in rauen industriellen Umgebungen. Zudem bestechen sie durch ihren hohen Wirkungsgrad den ihr optimales
Ansaug- und Pumpverhalten ermöglicht. Die HPS-Pumpen sind mit einer praktischen Tragöse am Handhebel ausgesattet. Sie sind kompakt, schnörkellos und mit ihrem großen,
griffigen Ablassventil auch ohne weiteres mit Handschuhen feinfühlig zu betätigen. Ein weiteres erwähnenswertes Merkmal ist ihre Standsicherheit, die spätestens beim Pumpen unter
Last unabdingbar ist. Ihr Tank ist leicht geneigt, wodurch das komplette Tankvolumen größtenteils genutzt werden kann.
Die HPS-Hydraulikpumpen sind mit einem Druckbegrenzungsventil ausgestattet, das standardmäßig bei 700 bar abregelt. Ein Bersten des Schlauchs durch Überlastung ist hiermit ausgeschlossen.
Das Ventil ist von außen zugängig und einstellbar, sodaß ein kundenspezifischer Betriebsdruck wunschgemäß werkseitig voreingestellt werden kann.
Die HPS-Pumpen verfügen über ein übliches 3/8 NPT Ölanschlussgewinde auf das wahlweise ein Schlauch oder eine Kupplung geschraubt werden kann. Im Auslieferungszustand ist
die Ölfüllung eingeschlossen. Für viele Anwendungen empfielt es sich die Pumpe mit einem Manometer auszustatten, das mittels Adapter direkt auf den
Pumpenausgang geschraubt werden kann. Die Anzeige des Manometers informiert den Bediener stets über die vorhandenen Drücke und gewährleistet so ein kontrolliertes arbeiten mit der Pumpe.
Zubehör:
Hydraulikschläuche HHC,
Bodenrahmen HPB

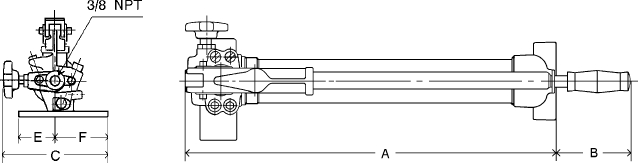

Abmessungen
Katalog
Modell |
HPS-1/0,7 A |
HPS-2/0,3 A |
HPS-2/0,7 A |
HPS-2/2 A |
HPS-2/4 A |
HPS-2/6,5 A |
HPS-2/10 A |
A, mm |
505 |
410 |
505 |
520 |
645 |
645 |
800 |
B, mm |
85 |
100 |
85 |
70 |
65 |
65 |
65 |
C, mm |
135 |
105 |
135 |
145 |
160 |
215 |
250 |
D, mm |
150 |
125 |
150 |
150 |
150 |
180 |
190 |
E, mm |
43 |
35 |
43 |
43 |
43 |
43 |
43 |
F, mm |
52 |
35 |
52 |
52 |
52 |
52 |
52 |
