Ausstattung und Verarbeitung
- Yale ChroMo-Design.
- Zusammenstellung von kostengünstigen Hub-Systemen (3-Punkt bzw. 4-Punkt) möglich.
- Geringes Gesamtgewicht von ca. 60 kg (beim 50 t-Gerät).
- Stufenheberkörper aus ultrafestem Leichtmetall.
- Hydraulikzylinder aus massivem Chrom-Molybdänstahl mit doppelten Bronzeführungen
gewährleisten eine sehr hohe Lebensdauer.
- Mit großzügig dimensioniertem Pendeldruckstück
- Einschließlich Kupplungsmuffen, auf Wunsch verwechslungssicher
Hydraulische Stufenheber
bis 200 t Hubkraft
Kompakt, niedrig bauend und universell einsetzbar. Stufenheber sind
hydraulische Hebegeräte, mit welchen Lasten auch über
höhere Distanzen angehoben bzw. abgesenkt werden können.
Hochwertige Materialien gewährleisten höchste
Gebrauchseigenschaften. Zum Einsatz kommen in der Regel „doppeltwirkende“ Hydraulikzylinder im Yale
ChroMo-Design, welche über einen hydraulischen Rückhub des Kolbens verfügen. Der Hydraulikzylinder

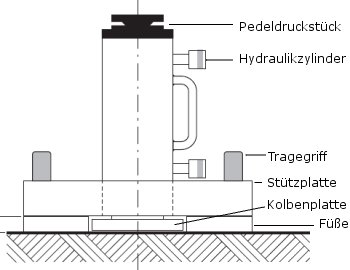

wird mit einer großen, quadratischen Stützplatte und einer Kolbenplatte ausgerüstet.
Funktion

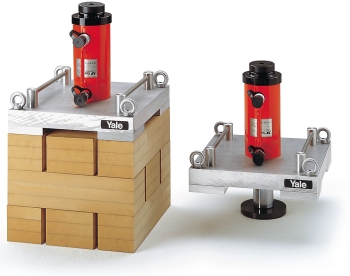

Der Hydraulikzylinder wird „überkopf“ eingesetzt und drückt sich
somit selbst mit der aufliegenden Last vom Boden ab. Durch das Unterlegen von Aluminium- oder
Hartholzklötzen kann so eine nahezu beliebige Hubhöhe
erreicht werden, wobei zwischendurch stets sicher abgestützt wird.
Während des Hubvorganges braucht der Stufenheber nicht
umgesetzt zu werden. Er klettert den Stapel herauf und herunter.
Steuerung
Je nach Bedarf können Stufenheber einzeln oder im Mehrfach-Verbund eingesetzt werden.
Werden mehrere Geräte betrieben, können sie die Last sowohl wechselweise als auch
synchron heben. Stufenheber können mit Handpumpen oder mit
Motorpumpen (besonders auch Mehrstrom- Aggregaten) angetrieben werden.
| Kletter-Funktion Stufenheber |
 |
1. Stufe
Grundstellung
des Stufen-
hebers auf dem Boden unter der Last |
 |
2. Stufe
Erster Hub durchgeführt,
Last angehoben |
 |
3. Stufe
2 Stützklötze Typ „A“ untergelegt |
 |
4. Stufe
Kolben eingefahren und Last auf Stützklötze „A“ abgesetzt |
 |
5. Stufe
Breiten Mittel-
klotz Typ „B“ eingeschoben |
 |
6. Stufe
Zweiter Hub (auf dem breiten Mittelklotz) durchgeführt |
 |
7. Stufe
2 Klötze Typ „A“ um 90° versetzt eingesetzt, Last darauf abgesetzt, Kolben eingefahren und breiten
Mittelklotz eingeschoben |
 |
8. Stufe
Last auf dem Mittelklotz angehoben, d.h. dritter Hub durchgeführt, Klötze „A“ eingesetzt,
Last auf Klötze „A“ abgesetzt |
 |
9. Stufe
Kolben eingefahren, breiten Mittelklotz „B“ eingesetzt und nächsten Hub durchführen, usw. |
| Modell |
ST-5015 |
ST-10015 |
ST-20015 |
| Artikel-Nr. |
4025092* |
157810 |
- |
- |
| Hubkraft |
t |
50 |
100 |
200 |
| Hub |
mm |
150 |
150 |
150 |
| Bauhöhe |
mm |
396 |
455 |
510 |
| Stützplatte |
mm |
425 x 425 |
525 x 525 |
600 x 600 |
| Kolbenplatten-Ø |
mm |
160 |
180 |
210 |
| Gewicht |
kg |
60 |
115 |
196 |
| Preis |
EUR |
2.543,- |
auf Anfrage |
|
