Yale - Hohlkolben-Zylinder Modell YCH

Doppeltwirkend mit hydraulischem Kolbenrückzug, 33 bis 140 t

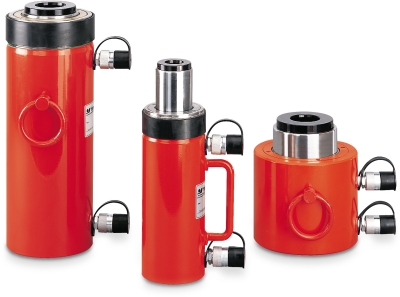

Hohlkolbenzylinder, doppeltwirkend Modell YCH Die Anwendungsmöglichkeiten und Einsatzbedingungen sind die gleichen wie bei den einfachwirkenden Hohlkolben-Zylindern, jedoch erfolgt der Kolbenrückzug bei diesen doppeltwirkenden Zylindern hydraulisch mittels zweitem Ölanschluss. Diese doppeltwirkenden Zylinder werden eingesetzt, wenn der Rückzug des Kolbens mit hydraulischer Kraft oder in sehr kurzer Zeit erfolgen soll (wie z.B. beim Takt-Zugverfahren).
Ausstattung und Verarbeitung
  • Yale ChroMo-Design.
  • Max. Betriebsdruck 700 bar.
  • Doppeltwirkend mit hydraul. Kolbenrückzug.
  • Große durchgehende Mittelbohrung.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Metr. Gewinde am Zylindergehäuse und in der Kolbenstange.
  • Vollbelastbarer Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer innen und außen.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich 2 Kupplungsmuffen CFY - 1.
  • Alle Zylinder mit Tragegriff, ab YCH - 62/250 mit 2 Trageringen.

Zubehör

Handpumpe Hydraulikschlauch

/Yale/Hydraulik/Zylinder/Hohlkolbenzylinder_YCH.php
Typ Preis
Zylinder-
klasse		 Modell Druckkraft Hub Max. Öl-
volumen		 Bauhöhe
eingefahren		 Durchgangs-
bohrung-Ø		 Zylinder-
aussen-Ø		 Ge-
wicht		 Preis*
Druck Zug
33 t YCH-33/150 335 kN 180 kN 150 mm 716 cm³ 310 mm 33 mm 114 mm 19 kg 2.307,00 EUR
33 t YCH-33/250 335 kN 180 kN 250 mm 1.200 cm³ 415 mm 33 mm 114 mm 25 kg 2.703,00 EUR
62 t YCH-62/250 618 kN 300 kN 250 mm 2.220 cm³ 452 mm 55 mm 163 mm 55 kg 3.793,00 EUR
93 t YCH-93/250 930 kN 450 kN 250 mm 3.320 cm³ 465 mm 55 mm 193 mm 82 kg 4.919,00 EUR
100 t YCH-100/40 1.000 kN 500 kN 40 mm 578 cm³ 190 mm 55 mm 200 mm 38 kg 3.653,00 EUR
140 t YCH-140/200 1.400 kN 700 kN 200 mm 4.080 cm³ 383 mm 80 mm 253 mm 115 kg 6.576,00 EUR
* exkl. MwSt., Versandkostenfrei

Bei doppeltwirkenden Hohlkolbenzylindern entspricht der Wert "Druckkraft Druck" der maximal möglichen Zugkraft mittels Zuganker oder Gewindespindel.

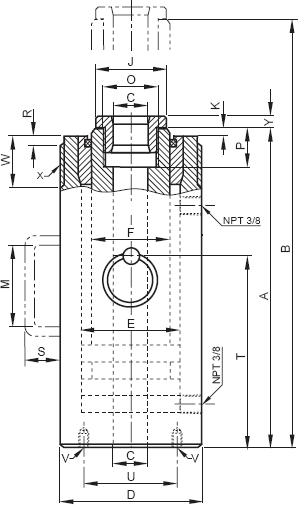

 Abmessungen
Modell Abmessungen in mm
A B C D E F J K M O P R S T U V W X Y
YCH-33/150 300 450 33 114 90 67 62 3 120 M48x1,5 30 5 51 - 92 4xM10 40 M110x2 10
YCH-33/250 405 655 33 114 90 67 62 3 120 M48x1,5 30 5 51 - 92 4xM10 40 M110x2 10
YCH-62/250 440 690 55 163 130 105 96 5 - M78x2 40 5 24 290 135 4xM12 50 M160x3 12
YCH-93/250 450 700 55 193 150 120 110 5 - M85x2 45 5 30 290 160 4xM16 65 M190x3 15
YCH-100/40 175 215 55 200 155 125 110 5 - M85x2 45 - 24 115 165 4xM16 - - 15
YCH-140/200 365 565 80 253 195 160 145 5 - M115x2 50 - 30 240 210 4xM16 - - 18
Flyer Hohlkolbenzylinder YCH
Flyer-YCH
 Flyer Vorteile Hydraulikzylinder Yale
Flyer-Vorteile
 Pumpenauswahl
Pumpenauswahl
 Ausfahrzeiten der Zylinder
Ausfahrzeiten
 Hohlkolbenylinder YCH Skizze
