Yale - Hohlkolben-Zylinder Modell YCS
Einfachwirkend mit Federrückzug, 12 - 93 t

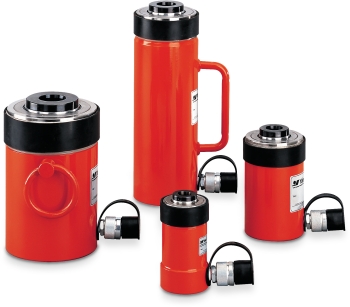

Hohlkolbenzylinder, einfachwirkend Modell YCS
Funktionsprinzip der Hohlkolbenzylinder
Hohlkolben-Zylinder werden bevorzugt beim Spannen von Zugankern, Ein- und Auspressen von Lagern, Wellen, Bolzen und Hülsen, beim Ausziehen von Rohren und beim Ziehen bzw. Verschieben von schweren Konstruktionen eingesetzt.

Aufgrund ihrer durchgehenden Mittelbohrung eignen sich diese Hohlkolbenzylinder besonders für Einsätze, bei denen hohe Zugkräfte mittels Gewindespindeln aufgebracht werden müssen.
Hohlkolben-Zylinder werden bevorzugt beim Spannen von Zugankern, Ein- und Auspressen von Lagern, Wellen, Bolzen und Hülsen, beim Ausziehen von Rohren und beim Ziehen bzw. Verschieben von Schweren Konstruktionen eingesetzt.

Ausstattung und Verarbeitung
  • Yale ChroMo-Design.
  • Max. Betriebsdruck 700 bar.
  • Einfachwirkend mit Federrückzug.
  • Große durchgehende Mittelbohrung.
  • Gehäuse und Kolben aus massivem Chrom-Molybdänstahl gefertigt und vergütet.
  • Doppelte Bronzeführung der hartverchromten Kolbenstange.
  • Mit metrischen Befestigungsgewinden am Zylindergehäuse und in der Kolbenstange.
  • Vollbelastbarer Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer innen und außen.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe CFY - 1.
  • Ab YCS - 21/150 mit Tragegriff.
  • Ab YCS - 57/70 mit 2 Trageringen.

Zubehör

Handpumpe
Hydraulikschlauch
Zylinder-
klasse		 Modell Druck-
kraft		 Hub Max. Öl-
volumen		 Bauhöhe
eingefahren		 Durchgangs-
bohrung-Ø		 Zylinder-
aussen-Ø		 Ge-
wicht		 Preis
    kN mm cm³ mm mm mm kg EUR
12 YCS-12/40 120 40 71 142 20 70 3,5 415,80
12 YCS-12/75 120 75 132 195 20 70 4,5 494,10
21 YCS-21/50 214 50 153 173 27 100 8,5 664,20
21 YCS-21/150 214 150 458 335 27 100 15,0 1.097,10
33 YCS-33/60 335 60 287 193 33 114 12,0 770,40
33 YCS-33/150 335 150 716 343 33 114 21,0 1.172,70
57 YCS-57/70 567 70 562 242 42 150 25,0 1.316,70
62 YCS-62/150 618 150 1.330 335 55 163 38,0 1.853,10
93 YCS-93/75 930 75 990 280 80 214 55,0 2.665,80

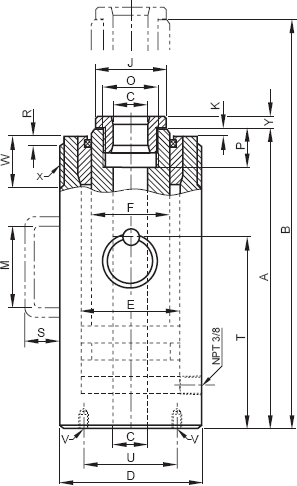

Abmessungen

Modell Abmessungen in mm
A B C D E F J K M O P R S T U V W X Y
YCS-12/40 135 175 20 70 55 40 38 3 - M30x1,5 20 4 - - 58 2xM8 30 M70x2 7
YCS-12/75 188 263 20 70 55 40 38 3 - M30x1,5 20 4 - - 58 2xM8 30 M70x2 7
YCS-21/50 163 213 27 100 73 53 50 3 - M40x1,5 25 5 - - 82 2xM10 35 M100x2 10
YCS-21/150 325 475 27 100 73 53 50 3 120 M40x1,5 25 5 51 - 82 2xM10 35 M100x2 10
YCS-33/60 183 243 33 114 90 65 62 3 - M48x1,5 30 5 - - 92 4xM10 40 M110x2 10
YCS-33/150 333 483 33 114 90 65 62 3 120 M48x1,5 30 5 51 - 92 4xM10 40 M110x2 10
YCS-57/70 230 300 42 150 118 90 85 3 - M65 x 2 35 5 24 155 120 4xM12 50 M150x3 12
YCS-62/150 323 473 55 163 130 100 96 3 - M78 x 2 40 5 24 200 135 4xM12 60 M160x3 12
YCS-93/75 265 340 80 214 170 136 132 5 - M115x2 45 - 24 170 180 4xM16 - - 15
