Schwerlast-Zylinder Modell YEHA

Doppelwirkend mit hydraulischem Kolbenrückzug, 140 bis 1100 t

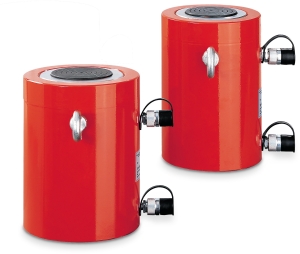

Doppelwirkend mit hydraulischem Kolbenrückzug Modell YEH

Zubehör

Handpumpe Hydraulikschlauch

Diese Hydraulikzylinder der Baureihe YEH werden eingesetzt, wenn schwerste Lasten angehoben, nivelliert, verschoben oder gewogen werden müssen.
Vielfältige Einsätze im Bauwesen, im schweren Maschinen- und Stahlbau, Anlagen-, Schiff- und Brückenbau, im Offshore Bereich sowie im schweren Vorrichtungsbau.
Zum Anheben und Bewegen von schwersten Lasten, z.B. Groß-Maschinen, Brücken und Förderanlagen wie auch zum Unterfangen von Gebäuden, für Durchpressungen und zum Aufbocken von Schwerkonstruktionen und dergleichen mehr.

Ausstattung und Verarbeitung
  • Max. Betriebsdruck 700 bar.
  • Doppeltwirkend mit hydraulischem Kolbenrückzug.
  • Robuste Führung des Kolbens in speziellen Bändern.
  • Hartverchromte Kolbenstange.
  • Stoppring als Kolben-Endanschlag.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Mit Schmutzabstreifer.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich zwei Kupplungsmuffen CFY - 1.
  • Auf Wunsch mit Befestigungsgewinden.
  • Alle Zylinder mit Trageösen.
/Yale/Hydraulik/Zylinder/Schwerlast_Zylinder_YEH.php
Typ Preis
Schwerlast-Zylinder Modell: YEHA-140/50Tragkraft 140000 kg
Hub 50 mm, Max. Ölvolumen 1005 cbcm, Bauhöhe 201 mm		2.638,90 EUR
Schwerlast-Zylinder Modell: YEHA-140/100Tragkraft 140000 kg
Hub 100 mm, Max. Ölvolumen 2010 cbcm, Bauhöhe 251 mm		2.976,60 EUR
Schwerlast-Zylinder Modell: YEHA-140/150Tragkraft 140000 kg
Hub 150 mm, Max. Ölvolumen 3015 cbcm, Bauhöhe 306 mm		3.311,00 EUR
Schwerlast-Zylinder Modell: YEHA-140/200Tragkraft 140000 kg
Hub 200 mm, Max. Ölvolumen 4020 cbcm, Bauhöhe 356 mm		 EUR
Schwerlast-Zylinder Modell: YEHA-140/300Tragkraft 140000 kg
Hub 300 mm, Max. Ölvolumen 6030 cbcm, Bauhöhe 461 mm		3.876,40 EUR
Schwerlast-Zylinder Modell: YEHA-220/50Tragkraft 220000 kg
Hub 50 mm, Max. Ölvolumen 1570 cbcm, Bauhöhe 216 mm		4.250,40 EUR
Schwerlast-Zylinder Modell: YEHA-220/100Tragkraft 220000 kg
Hub 100 mm, Max. Ölvolumen 3140 cbcm, Bauhöhe 266 mm		4.510,00 EUR
Schwerlast-Zylinder Modell: YEHA-220/150Tragkraft 220000 kg
Hub 150 mm, Max. Ölvolumen 4710 cbcm, Bauhöhe 326 mm		4.774,00 EUR
Schwerlast-Zylinder Modell: YEHA-220/300Tragkraft 220000 kg
Hub 250 mm, Max. Ölvolumen 9425 cbcm, Bauhöhe 486 mm		5.327,30 EUR
Zylinder-
klasse		 Modell Druckkraft
max.		 Hub Wirksame
Kolbenfläche		 Max. Öl-
volumen		 Bauhöhe
eingefahren		 Zylinder-
aussen-Ø		 Ge-
wicht		 Preis*
140 t YEHA-140/50 1.400 kN 50 mm 201 cm² 1.005 cm³ 201 mm 200 mm 44 kg 2.638,90 EUR
140 t YEHA-140/100 1.400 kN 100 mm 201 cm² 2.010 cm³ 251 mm 200 mm 51 kg 2.976,60 EUR
140 t YEHA-140/150 1.400 kN 150 mm 201 cm² 3.015 cm³ 306 mm 200 mm 59 kg 3.311,00 EUR
140 t YEHA-140/200 1.400 kN 200 mm 201 cm² 4.020 cm³ 356 mm 200 mm 66 kg a.A.
140 t YEHA-140/300 1.400 kN 300 mm 201 cm² 6.030 cm³ 461 mm 200 mm 81 kg 3.876,40 EUR
220 t YEHA-220/50 2.200 kN 50 mm 314 cm² 1.570 cm³ 216 mm 250 mm 75 kg 4.250,40 EUR
220 t YEHA-220/100 2.200 kN 100 mm 314 cm² 3.140 cm³ 266 mm 250 mm 86 kg 4.510,00 EUR
220 t YEHA-220/150 2.200 kN 150 mm 314 cm² 4.710 cm³ 326 mm 250 mm 101 kg 4.774,00 EUR
220 t YEHA-220/300 2.200 kN 300 mm 314 cm² 9.425 cm³ 486 mm 250 mm 139 kg 5.327,30 EUR
340 t YEHA-340/50 3.430 kN 50 mm 491 cm² 2.453 cm³ 231 mm 310 mm 127 kg Preise
auf
Anfrage
340 t YEHA-340/100 3.430 kN 100 mm 491 cm² 4.906 cm³ 281 mm 310 mm 148 kg
340 t YEHA-340/150 3.430 kN 150 mm 491 cm² 7.360 cm³ 341 mm 310 mm 175 kg
340 t YEHA-340/300 3.430 kN 300 mm 491 cm² 14.700 cm³ 501 mm 310 mm 243 kg
430 t YEHA-430/50 4.226 kN 50 mm 616 cm² 3.079 cm³ 248 mm 340 mm 164 kg
430 t YEHA-430/100 4.226 kN 100 mm 616 cm² 6.158 cm³ 294 mm 340 mm 188 kg
430 t YEHA-430/150 4.226 kN 150 mm 616 cm² 9.236 cm³ 353 mm 340 mm 215 kg
430 t YEHA-430/250 4.226 kN 300 mm 616 cm² 18.474 cm³ 508 mm 340 mm 293 kg
560 t YEHA-560/50 5.620 kN 50 mm 804 cm² 4.019 cm³ 268 mm 390 mm 234 kg
560 t YEHA-560/100 5.620 kN 100 mm 804 cm² 8.038 cm³ 318 mm 390 mm 286 kg
560 t YEHA-560/150 5.620 kN 150 mm 804 cm² 12.058 cm³ 373 mm 390 mm 301 kg
560 t YEHA-560/300 5.620 kN 300 mm 804 cm² 24.130 cm³ 538 mm 390 mm 406 kg
670 t YEHA-670/50 6.603 kN 50 mm 962 cm² 4.811 cm³ 283 mm 430 mm 304 kg
670 t YEHA-670/100 6.603 kN 100 mm 962 cm² 9.621 cm³ 333 mm 430 mm 343 kg
670 t YEHA-670/150 6.603 kN 150 mm 962 cm² 14.432 cm³ 398 mm 430 mm 400 kg
670 t YEHA-670/300 6.603 kN 300 mm 962 cm² 28.866 cm³ 558 mm 430 mm 529 kg
880 t YEHA-880/50 8.790 kN 50 mm 1.257 cm² 6.280 cm³ 310 mm 490 mm 434 kg
880 t YEHA-880/100 8.790 kN 100 mm 1.257 cm² 12.560 cm³ 360 mm 490 mm 485 kg
880 t YEHA-880/150 8.790 kN 150 mm 1.257 cm² 18.840 cm³ 420 mm 490 mm 551 kg
880 t YEHA-880/300 8.790 kN 300 mm 1.257 cm² 37.700 cm³ 580 mm 490 mm 719 kg
1.100 t YEHA-1100/50 11.000 kN 50 mm 1.590 cm² 7.949 cm³ 330 mm 550 mm 584 kg
1.100 t YEHA-1100/100 11.000 kN 100 mm 1.590 cm² 15.896 cm³ 380 mm 550 mm 648 kg
1.100 t YEHA-1100/150 11.000 kN 150 mm 1.590 cm² 23.845 cm³ 440 mm 550 mm 731 kg
1.100 t YEHA-1100/300 11.000 kN 300 mm 1.590 cm² 47.700 cm³ 600 mm 550 mm 943 kg
* exkl. MwSt. Versandkostenfrei
Pendel-Druckstück Modell AYL

Pendel-Druckstücke für YEL- und YEGA-Zylinder

Pendel-Druckstücke werden eingesetzt, wenn unparallele Auflageflächen zu erwarten sind. Die dadurch entstehenden Reibungen innerhalb der Zylinder werden stark verringert. Die Oberteile der Druckstücke können in einer Kugelpfanne um 5° schwenken. Die Pendel-Druckstücke werden durch einen O-Ring im Kolben gehalten.

Technische Daten Modell AYL

Modell Artikel-Nr. Passend für Zylindergruppen Gewicht
AYL-30 4025092-156837  YEL-30... 0,4 kg
AYL-50 4025092-156844  YEL-50... 0,8 kg
AYL-100 4025092-156851  YEL-93... 2,0 kg
AYL-150 4025092-156868  YEL-140... und YEGA-140... 3,4 kg
AYL-200 4025092-156875  YEL-220... und YEGA-220... 5,8 kg
AYL-340 -  YEL-340... und YEGA-340... 13,0 kg
AYL-430 -  YEL-340... und YEGA-340... 19,5 kg

Abmessungen Modell AYL

Modell AYL-30 AYL-50 AYL-100 AYL-150 AYL-200 AYL-340 AYL-430
A, mm 45 61 88 111 131 178 200
B, mm 36 39 47 52 57 67 79
C, mm 28 30 36 40 45 47 57
AYL Pendel Skizze
Flyer Schwerlastzylinder YEHA
Flyer-YEHA
 Flyer Vorteile Hydraulikzylinder Yale
Flyer-Vorteile
 Ausfahrzeiten der Zylinder
Ausfahrzeiten
