Home Auswahl Hydraulikzylinder mit Sicherheitsmutter YEL

Hydraulikzylinder mit Sicherheitsmutter
Einfachwirkend, 30 bis 1100 t

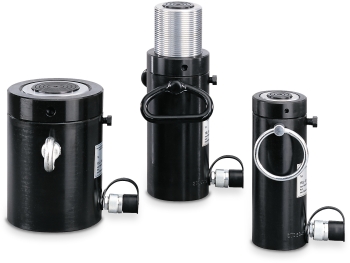

Einfachwirkender Zylinder mit Sicherheitsmutter
Modell YEL
Diese Hydraulikzylinder mit Sicherheitsmutter (Stellring) werden eingesetzt, wenn Lasten über einen längeren Zeitraum im aufgebockten Zustand verbleiben sollen. Durch ihre Sicherheitsmutter wirken die Zylinder wie ein mechanischer Bock; die Hydraulik kann vollkommen entlastet werden.
Vielfältige Einsätze im Bauwesen, im schweren Maschinen- und Stahlbau, Anlagen-, Schiff- und Brückenbau, im Offshore Bereich sowie im schweren Vorrichtungsbau.

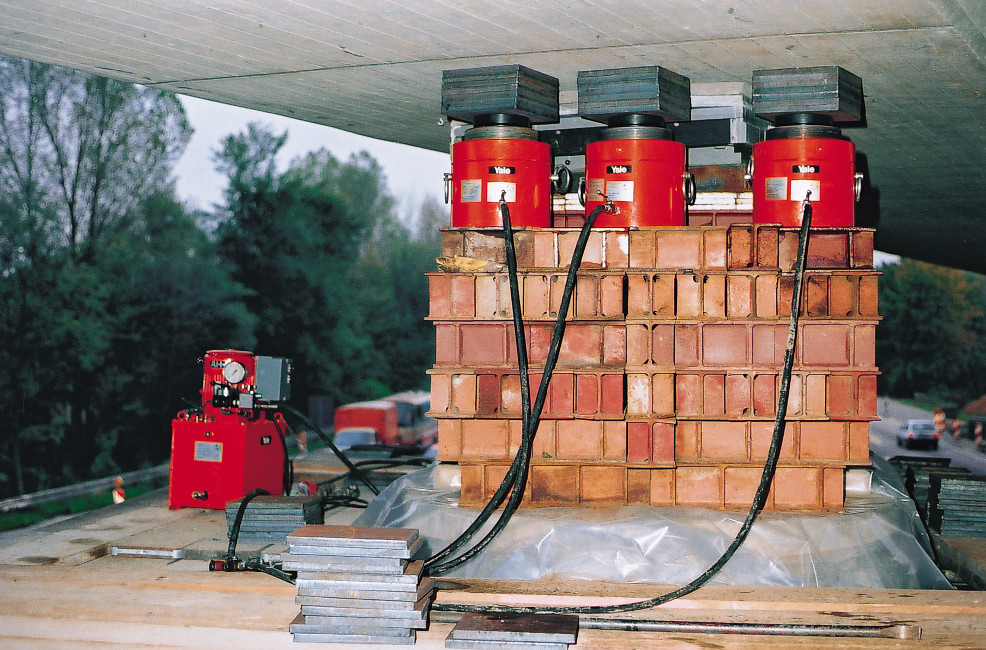

Zum Anheben und Bewegen von schwersten Lasten, z. B. Groß-Maschinen, Brücken und Förderanlagen wie auch zum Unterfangen von Gebäuden, zum Aufbocken von Schwerkonstruktionen und dergleichen mehr.

Ausstattung und Verarbeitung
  • Max. Betriebsdruck 700 bar.
  • Einfachwirkend ohne Federrückzug.
  • Robuste Führung des Kolbens in speziellen Bändern.
  • Hartverchromter Kolben mit Trapezgewinde.
  • Sicherheits-Abspritzbohrung als Hubbegrenzung.
  • Mit auswechselbarem, gehärtetem Druckstück.
  • Ölanschlussgewinde 3/8 NPT.
  • Einschließlich Kupplungsmuffe CFY - 1.
  • Auf Anfrage mit Federrückzug lieferbar (bis 340 t).
  • Alle Zylinder mit Trageösen.

Zubehör:

Handpumpe
Hydraulikschlauch
Zylinder-
klasse		 Modell Druckkraft
max.		 Hub Wirksame
Kolbenfläche		 Max. Öl-
volumen		 Bauhöhe
eingefahren		 Zylinder-
aussen-Ø		 Ge-
wicht		 Preis
t   kN mm cm² cm³ mm mm kg EUR
30 YEL-30/50 300 50 44,2 221 169 100 10,5 520,60
30 YEL-30/100 300 100 44,2 442 219 100 13,5 551,00
30 YEL-30/150 300 150 44,2 663 269 100 17,5 572,85
30 YEL-30/200 300 200 44,2 885 319 100 19,5 auf
Anfrage
30 YEL-30/300 300 300 44,2 1.325 419 100 26,0
50 YEL-50/50 486 50 70,8 355 185 125 17,5 621,30
50 YEL-50/100 486 100 70,8 710 235 125 22,0 671,65
50 YEL-50/150 486 150 70,8 1.063 285 125 30,0 741,95
50 YEL-50/200 486 200 70,8 1.420 335 125 32,0 auf
Anfrage
50 YEL-50/300 486 300 70,8 2.130 435 125 41,0
100 YEL-93/50 931 50 133 663 200 180 40,0 921,50
100 YEL-93/100 931 100 133 1.327 250 180 48,5 1.042,15
100 YEL-93/150 931 150 133 1.989 300 180 58,5 1.108,65
100 YEL-93/200 931 200 133 2.654 350 180 68,5 auf
Anfrage
100 YEL-93/300 931 300 133 3.980 450 180 83,5
140 YEL-140/50 1.400 50 201 1.005 211 215 60,0 1.505,75
140 YEL-140/100 1.400 100 201 2.010 259 215 72,5 1.590,30
140 YEL-140/150 1.400 150 201 3.015 309 215 88,0 1.658,70
140 YEL-140/200 1.400 200 201 4.020 359 215 102,0 auf
Anfrage
140 YEL-140/300 1.400 300 201 6.030 459 215 130,0
220 YEL-220/50 2.200 50 314 1.570 245 265 105,0 2.045,35
220 YEL-220/100 2.200 100 314 3.140 295 265 148,0 2.197,35
220 YEL-220/150 2.200 150 314 4.710 395 265 189,0 2.347,45
220 YEL-220/250 2.200 250 314 7.850 445 265 213,0 Preise
auf
Anfrage
340 YEL-340/50 3.370 50 491 2.453 275 330 183,0
340 YEL-340/100 3.370 100 491 4.906 345 330 229,0
340 YEL-340/150 3.370 150 491 7.360 395 330 263,0
340 YEL-340/250 3.370 250 491 12.300 495 330 329,0
430 YEL-430/50 4.226 50 615 3.078 335 380 296,0
430 YEL-430/100 4.226 100 615 6.157 385 380 340,0
430 YEL-430/150 4.226 150 615 9.232 435 380 385,0
430 YEL-430/250 4.226 250 615 15.400 535 380 473,0
560 YEL-560/50 5.520 50 804 4.019 375 430 390,0 Preise
auf
Anfrage
560 YEL-560/100 5.520 100 804 8.038 425 430 481,0
560 YEL-560/150 5.520 150 804 12.058 475 430 537,0
560 YEL-560/250 5.520 250 804 20.100 575 430 650,0
670 YEL-670/50 6.603 50 961 4.809 395 475 545,0
670 YEL-670/100 6.603 100 961 9.621 445 475 614,0
670 YEL-670/150 6.603 150 961 14.425 495 475 683,0
670 YEL-670/250 6.603 250 961 24.100 595 475 821,0
880 YEL-880/50 8.625 50 1.256 6.280 455 540 714,0
880 YEL-880/100 8.625 100 1.256 12.560 505 540 901,0
880 YEL-880/150 8.625 150 1.256 18.840 555 540 1.008,0
880 YEL-880/250 8.625 250 1.256 31.400 655 540 1.170,0
1.100 YEL-1100/50 10.916 50 1.590 7.949 500 600 969,0
1.100 YEL-1100/100 10.916 100 1.590 15.896 550 600 1.201,0
1.100 YEL-1100/150 10.916 150 1.590 23.845 600 600 1.310,0
1.100 YEL-1100/250 10.916 250 1.590 39.741 700 600 1.530,0
Pendel-Druckstück Modell AYL

Pendel-Druckstücke für YEL- und YEGA-Zylinder

Pendel-Druckstücke werden eingesetzt, wenn unparallele Auflageflächen zu erwarten sind. Die dadurch entstehenden Reibungen innerhalb der Zylinder werden stark verringert. Die Oberteile der Druckstücke können in einer Kugelpfanne um 5° schwenken. Die Pendel-Druckstücke werden durch einen O-Ring im Kolben gehalten.

Technische Daten Modell AYL

Modell Artikel-Nr. Passend für Zylindergruppen Gewicht
  4025092*   kg
AYL-30 *156837  YEL-30... 0,4
AYL-50 *156844  YEL-50... 0,8
AYL-100 *156851  YEL-93... 2,0
AYL-150 *156868  YEL-140... und YEGA-140... 3,4
AYL-200 *156875  YEL-220... und YEGA-220... 5,8
AYL-340 -  YEL-340... und YEGA-340... 13,0
AYL-430 -  YEL-340... und YEGA-340... 19,5

Abmessungen Modell AYL

Modell AYL-30 AYL-50 AYL-100 AYL-150 AYL-200 AYL-340 AYL-430
A, mm 45 61 88 111 131 178 200
B, mm 36 39 47 52 57 67 79
C, mm 28 30 36 40 45 47 57
