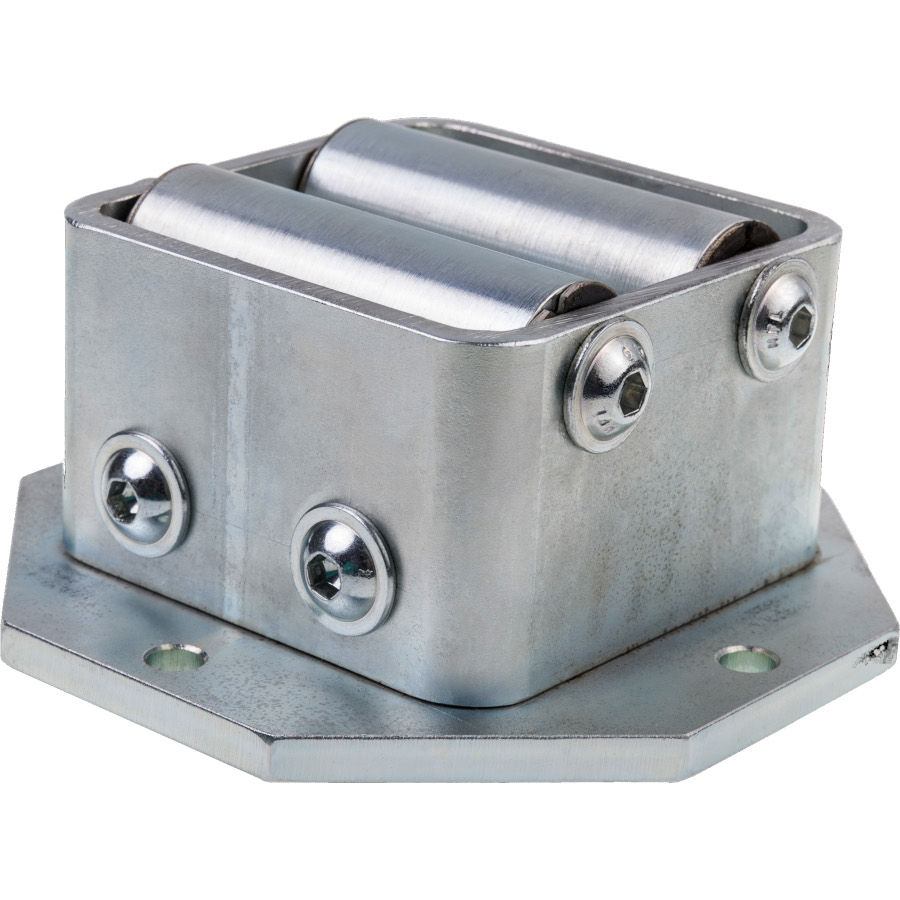

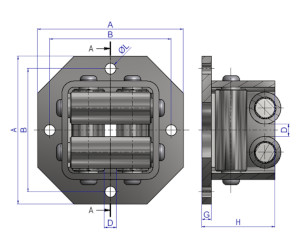

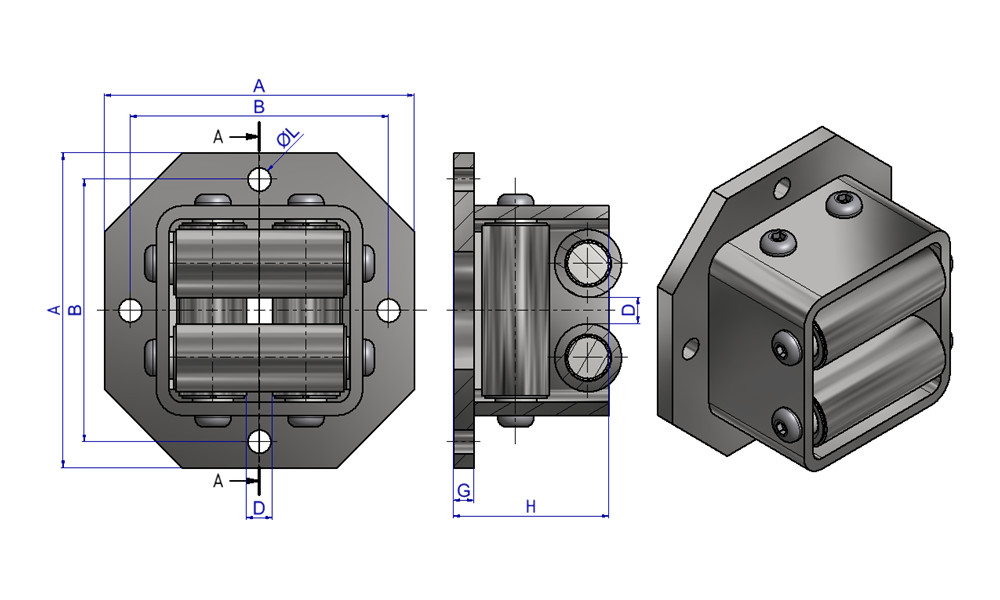

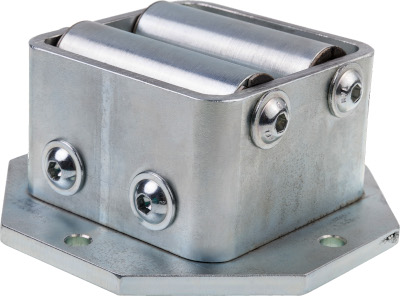

Seilkreuz SK 1412 für Drahtseilumlenkung

---

Seilkreuz zur zentrierten Seilführung über lange Abstände und für punktgenaue Seilabgänge. Das Seilkreuz ist für Seilumlenkungen von bis zu 15° Ablenkung verwendbar. Der Bock kann sowohl horizontal als auch vertikal verbaut werden. Sowohl Rollenbock, Achse wie auch die Führungsrollen sind aus Werkstoff S355J2 hergestellt, die Oberfläche galvanisch verzinkt. Die Lagerung der Trommeln erfolgt über Sinterbronze-Gleitlager.

Seilkreuz SK 1412

Seil Ø [mm]	Gleitlager		Abmessungen [mm]						Gewicht [kg]
	Typ	Preis* [EUR]	D	A	B	H	G	ØL
3 - 6	1412.01	387,60	10	120	100	60	8	9	2
6 -10	1412.02	688,75	14	150	130	68	8	9	4
10 -16	1412.03	774,25	18	190	160	95	10	11	9
10 -20	1412.04	883,60	33	260	230	135	10	14	20

Seilkreuz SK 1510 VA für Drahtseilumlenkung

---

Seilkreuz zur zentrierten Seilführung über lange Abstände und für punktgenaue Seilabgänge. Das Seilkreuz ist für Seilumlenkungen von bis zu 15° Ablenkung verwendbar. Der Bock kann sowohl horizontal als auch vertikal verbaut werden. Sowohl Rollenbock, Achse wie auch die Führungsrollen sind aus Edelstahl (Werkstoff 1.4301) hergestellt. Die Lagerung der Trommeln erfolgt über Sinterbronze-Gleitlager.

Seilkreuz SK 1510 aus Edelstahl

Seil Ø [mm]	Gleitlager		Abmessungen [mm]						Gewicht [kg]
	Typ	Preis* [EUR]	D	A	B	H	G	ØL
3 - 6	1510.01	770,77	10	120	100	60	8	9	2
6 -10	1510.02	813,20	14	150	130	68	8	9	4
10 -16	1510.03	940,00	18	190	160	95	10	11	9
10 -20	1510.04	1.140,00	33	260	230	135	10	14	20

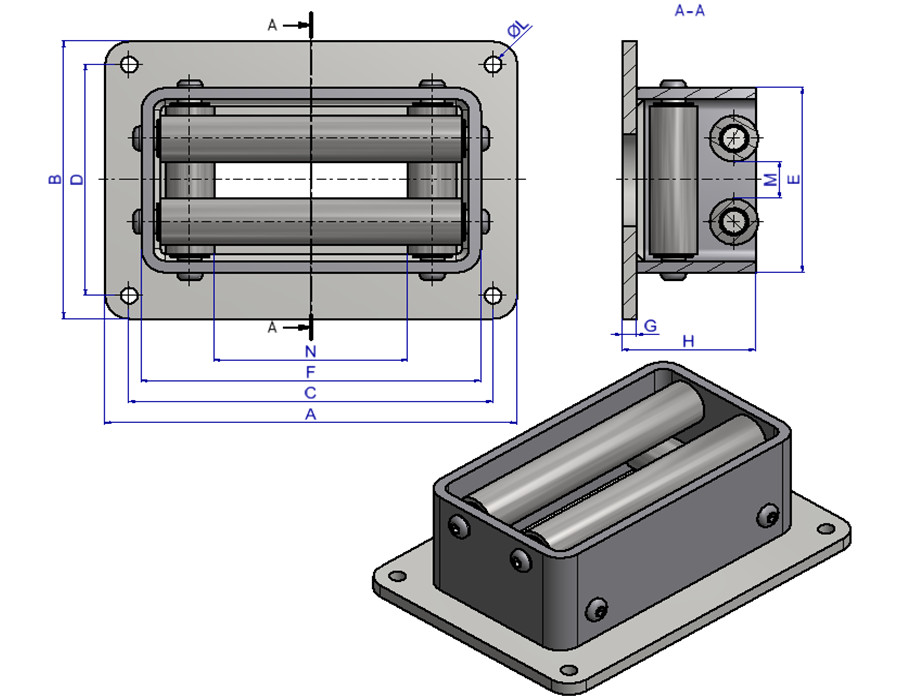

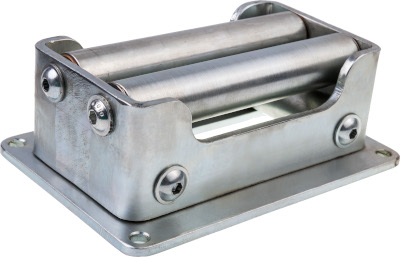

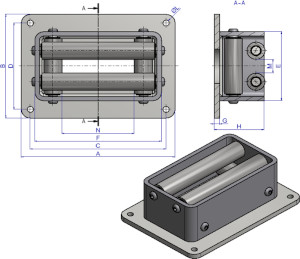

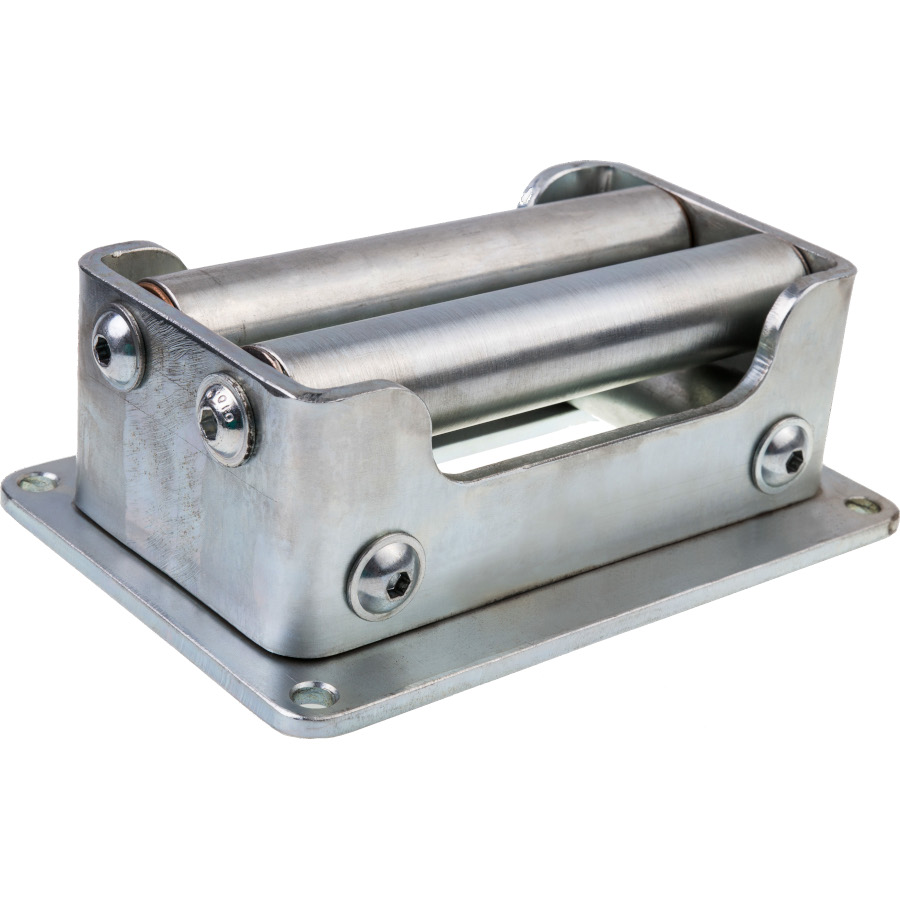

Seilfenster SF 1413 für Drahtseilumlenkung

---

Seilfenster zur zentrierten Seilführung über lange Abstände und für punktgenaue Seilabgänge. Das Seilfenster hat eine definierte Breite in dem das Seil Spiel hat. Das Seilkreuz ist für Seilumlenkungen von max. 15° Ablenkung verwendbar. Der Bock kann sowohl horizontal als auch vertikal eingebaut werden. Sowohl Rollenbock, Achse wie auch die Führungsrollen sind aus Werkstoff S355J2 hergestellt, die Oberfläche galvanisch verzinkt. Die Lagerung der Trommeln erfolgt über Sinterbronze-Gleitlager.

Seilfenster SF 1413

Seil Ø [mm]	Gleitlager		Abmessungen [mm]											Gewicht [kg]
	Typ	Preis* [EUR]	A	B	C	D	E	F	M	N	G	H	ØL
3 - 6	1413.01	416,24	170	120	150	100	80	140	16	80	6	56	7	2
6 -10	1413.02	438,02	200	140	180	120	100	180	15	100	8	73	9	7
10 -16	1413.03	502,15	250	170	230	150	120	200	20	110	10	80	11	15
10 -20	1413.04	575,96	460	260	430	230	200	400	30	250	12	125	14	26

Seilfenster VSF 1511 für Drahtseilumlenkung

---

Seilfenster zur zentrierten Seilführung über lange Abstände und für punktgenaue Seilabgänge. Das Seilfenster hat eine definierte Breite in dem das Seil Spiel hat. Das Seilkreuz ist für Seilumlenkungen von max. 15° Ablenkung verwendbar. Der Bock kann sowohl horizontal als auch vertikal eingebaut werden. Sowohl Rollenbock, Achse wie auch die Führungsrollen sind aus Edelstahl (Werkstoff 1.4301) hergestellt. Die Lagerung der Trommeln erfolgt über Sinterbronze-Gleitlager.

Seilfenster VSF 1511

Seil Ø [mm]	Gleitlager		Abmessungen [mm]											Gewicht [kg]
	Typ	Preis* [EUR]	A	B	C	D	E	F	M	N	G	H	ØL
3 - 6	1511.01	815,54	170	120	150	100	80	140	16	80	6	56	7	2
6 -10	1511.02	842,16	200	140	180	120	100	180	15	100	8	73	9	7
10 -16	1511.03	922,02	250	170	230	150	120	200	20	110	10	80	11	15
10 -20	1511.04	995,83	460	260	430	230	200	400	30	250	12	125	14	26
