Rollenbock BR 1403 für Drahtseilumlenkung

---

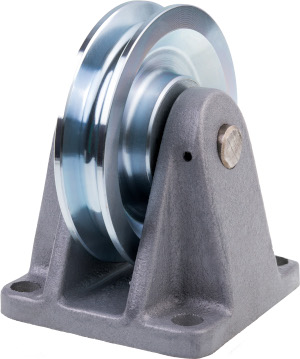

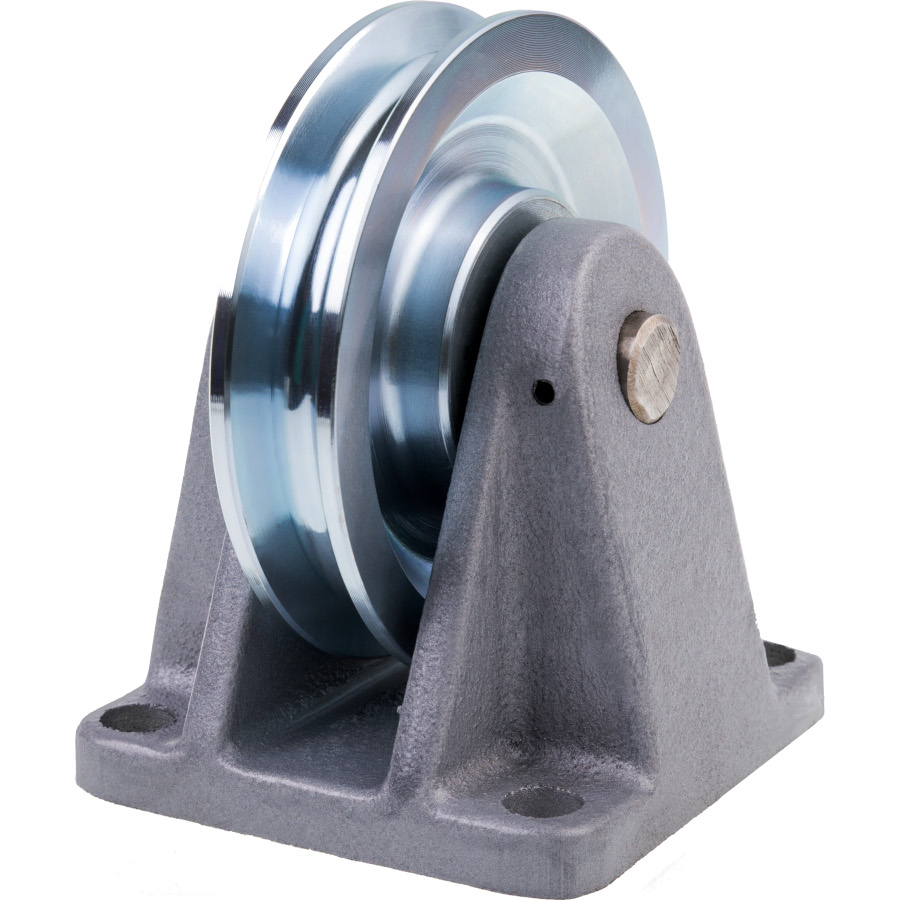

Der Seilrollenbock ist sowohl für handbetriebene Hebevorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Der formschöne Rollenbock besteht aus Grauguss. Auf einer mit Spannhülsen im Bock gesicherten Stahlachse, rollt die Seilrolle in Stahlausführung auf einer Gleitlagerung ab. Vier Befestigungsbohrungen im Bock ermöglichen die Montage auf jegliche Konstruktionen.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Der Bock wurde aus Grauguß GG20, lackiert in RAL 9006 gefertigt und die Seilrolle sind aus Werkstoff S355J2 hergestellt. Die Oberfläche der Rolle ist galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Rollenbock BR für Drahtseilumlenkung, gleitgelagert (1403...G) oder kugelgelagert (1404...K)

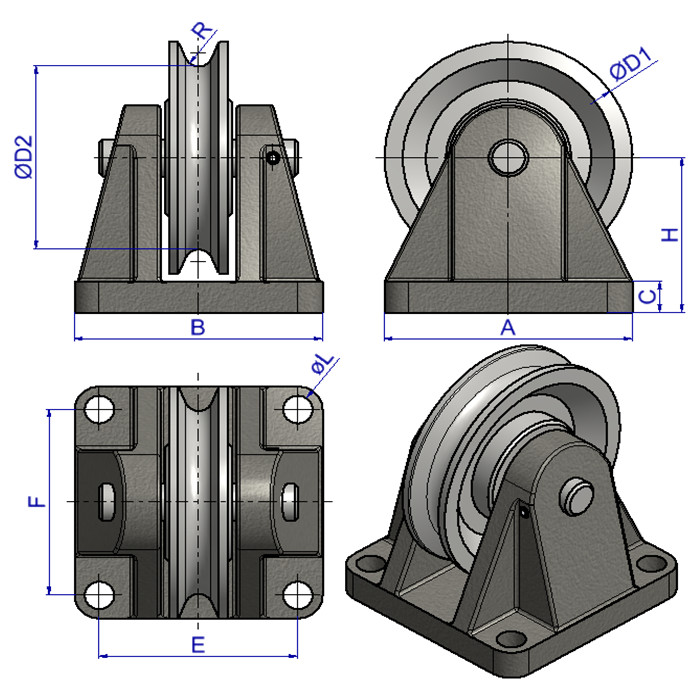

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	C	E	F	H	ØL
2 - 6	300	1403.01G	113,05	1404.01K	128,25	50	38	3,2	67	67	7	50	50	35	7	0,6
3 - 8	600	1403.02G	116,85	1404.02K	141,55	75	59	4,2	75	75	10	60	60	50	9	1,4
4 - 9	900	1403.03G	129,20	1404.03K	149,15	100	80	4,8	90	90	10	70	70	65	12	2,5
6 -10	1100	1403.04G	141,55	1404.04K	173,85	125	103	5,3	92	92	10	70	70	75	12	3,2
8 -12	1250	1403.05G	163,40	1404.05K	191,90	150	126	6,5	120	100	12	75	90	90	14	4,8
