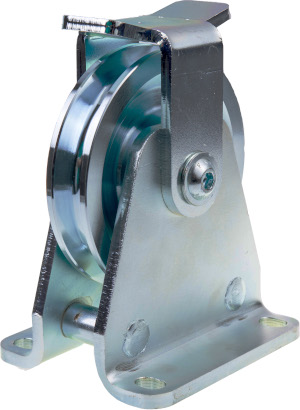

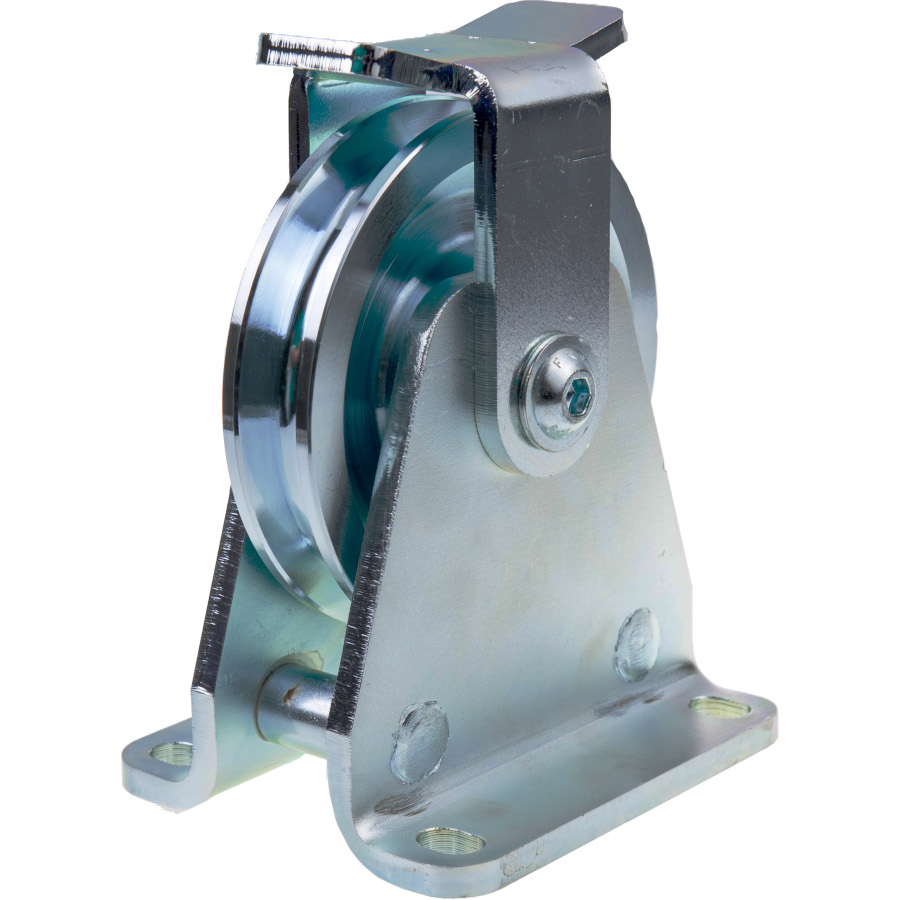

Rollenbock BN 1406 für Drahtseilumlenkung

---

Der Rollenbock BN ist sowohl für handbetriebene Hebevorrichtungen als auch für elektrischbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine extrem steife Bockbauweise ist aus gebogenen Stahlplatten gefertigt, die durch 2 Bolzen starr miteinander verbunden und verschweißt sind. Die ebenfalls aus Stahl gedrehte Seilrolle rollt mit der Lagerung auf einer geschliffenen Stahlachse ab.
Der zusätzliche Bügel oberhalb der Rolle verhindert ein Herausspringen des Seils.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Bock und Seilrolle sind aus Werkstoff S355J2 hergestellt, die Oberfläche blau chromatiert. Das Rillenprofil ist gedreht und entspricht DIN 15061.

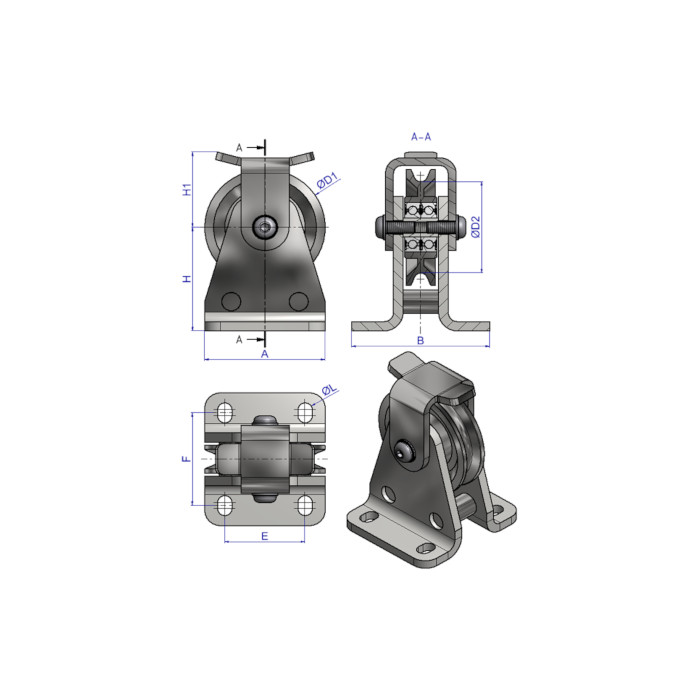

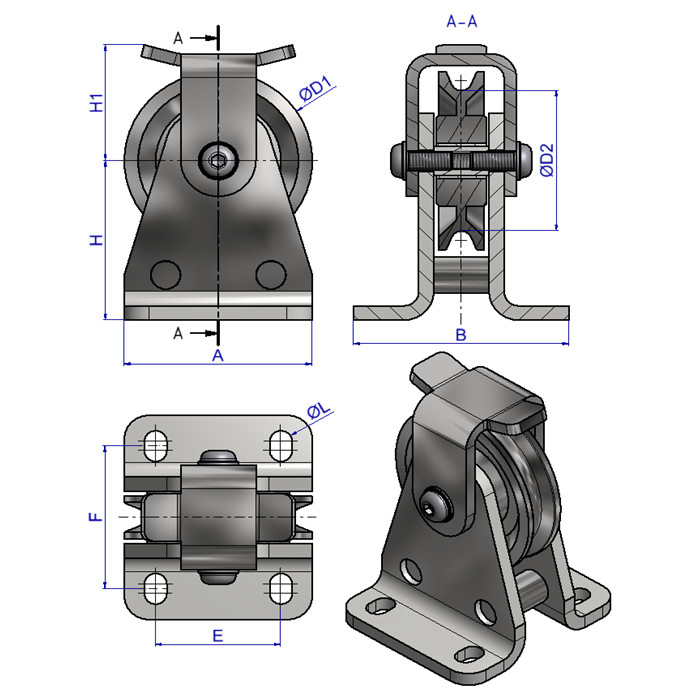

Rollenbock BN für Drahtseilumlenkung, gleitgelagert (1406...G) oder kugelgelagert (1406...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H	H1	ØL
2 - 6	300	1406.01G	93,10	1406.01K	122,55	50	38	3,2	65	68	50	50	45	33	7	0,5
3 - 8	600	1406.02G	110,20	1406.02K	134,90	75	59	4,2	75	86	60	50	67	48,7	9	1,2
4 - 9	800	1406.03G	132,05	1406.03K	172,90	100	80	4,8	100	89	80	65	76	63	9	1,7
6 -10	1100	1406.04G	148,20	1406.04K	174,80	125	103	5,3	120	104	90	74	95	76,5	14	2,8
8 -12	1100	1406.05G	166,25	1406.05K	185,25	150	126	6,5	146	119	120	89	115	93	14	3,0
6 -10	2000	1406.06G	0,00	1406.06K	0,00	200	166	5,3	200	130	170	100	145	117,6	14	17,0
10-12	3200	1406.07G	0,00	1406.07K	0,00	250	213	6,5	230	160	190	120	180	146,5	18	23,7
12-16	5000	1406.08G	0,00	1406.08K	0,00	300	257	8,5	240	170	200	130	188	169,5	18	32,5

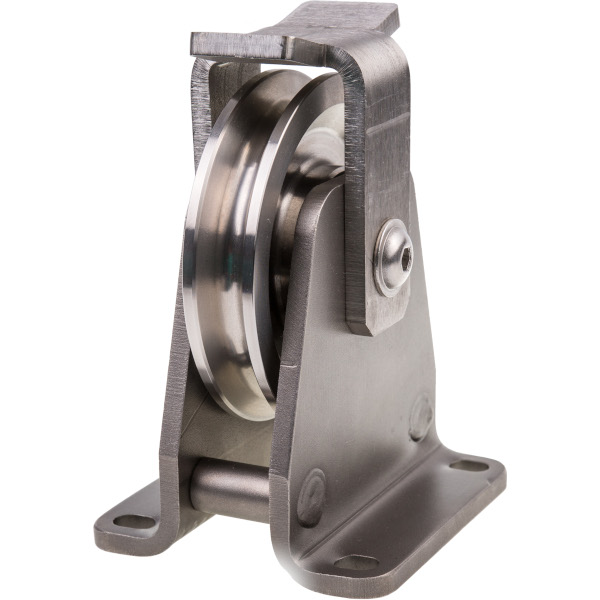

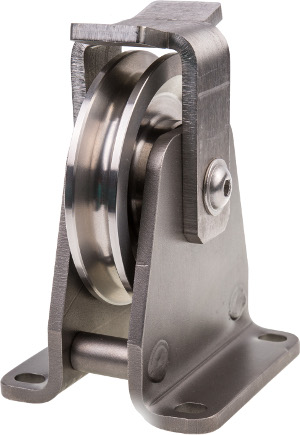

Rollenbock VBN 1504 VA für Drahtseilumlenkung

---

Der Rollenbock ist sowohl für handbetriebene Hebevorrichtungen als auch für elektrischbetriebene Anlagen geeignet. Wahlweise ist er mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Seine geschweißte Bockkonstruktion ist aus rostfreiem Edelstahl, wobei die stabilen Seitenplatten starr mit 2 Bolzen verbunden sind. Die ebenfalls aus VA gefertigte und profillierte Seilrolle sitzt mit ihrer Lagerung auf einer geschliffenen Achse auf.
Der zusätzliche Bügel verhindert ein Herausspringen des Seils.
Im Handbetrieb hat der Rollenbock eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Bock und Seilrolle sind aus Werkstoff 1.4301 hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Rollenbock VBN für Drahtseilumlenkung, gleitgelagert (1504...G) oder kugelgelagert (1504...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]										Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H	H1	ØL
2 - 6	300	1504.01G	175,45	1504.01K	219,01	50	38	3,2	65	68	50	50	45	33	7	0,5
3 - 8	600	1504.02G	183,92	1504.02K	233,53	75	59	4,2	75	86	60	50	67	48,7	9	1,2
4 - 9	800	1504.03G	203,28	1504.03K	252,89	100	80	4,8	100	89	80	65	76	63	9	1,7
6 -10	1100	1504.04G	219,01	1504.04K	268,62	125	103	5,3	120	104	90	74	95	76,5	14	2,8
8 -12	1100	1504.05G	233,53	1504.05K	283,14	150	126	6,5	146	119	120	89	115	93	14	3,0

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
