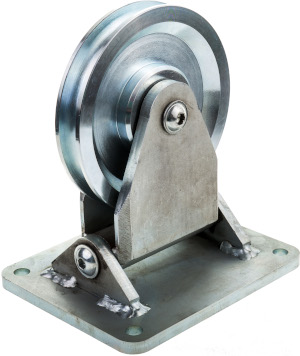

Schwenkbarer SE Rollenbock 1409 für Drahtseilumlenkung

---

Der schwenkbare Rollenbock ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist sie mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrolle ist über ein Scharnier schwenkbar gelagert und kann somit Seilwanderungen ausgleichen. Die aus Stahl gefertigte Seilrolle rollt auf einer geschliffenen Stahlachse ab. Im Handbetrieb hat die Seilrolle eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Rollenbock wie auch die Seilrolle sind aus Werkstoff S355J2 hergestellt, die Oberfläche galvanisch verzinkt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Seilrolle SE für Drahtseilumlenkung, gleitgelagert (1409...G) oder kugelgelagert (1409...K)

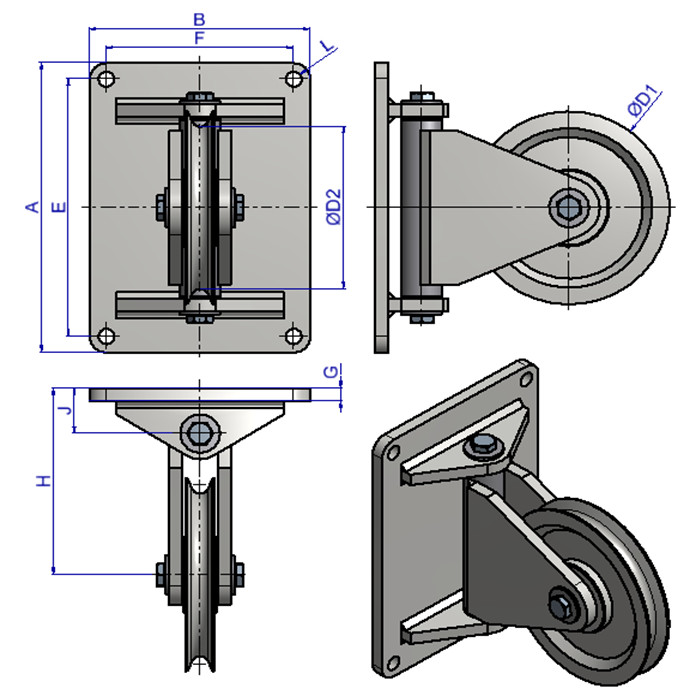

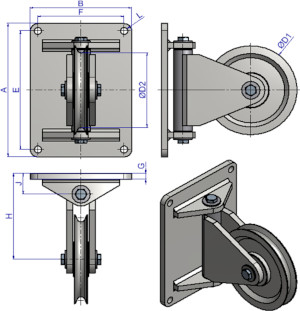

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]											Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H	J	G	ØL
4 - 5	150	1409.01G	211,75	1409.01K	257,73	100	80	4,8	155	125	130	100	112	32	10	10	5
5 - 8	500	1409.02G	284,35	1409.02K	329,12	150	126	6,5	225	165	200	140	145	35	10	12	7
6 -10	1000	1409.03G	381,15	1409.03K	439,23	200	166	5,3	250	180	225	115	177	47	12	14	13
10-12	1500	1409.04G	568,70	1409.04K	623,15	250	213	6,5	300	200	270	170	239	69	15	18	22
12-16	2000	1409.05G	741,73	1409.05K	797,39	300	257	8,5	360	260	300	220	165	75	20	18	34

Seilrolle VSE 1507 VA für Drahtseilumlenkung

---

Der schwenkbare Rollenbock ist sowohl für handbetriebene Hubvorrichtungen als auch für kraftbetriebene Anlagen geeignet. Wahlweise ist sie mit fettgefüllten geschlossenen Kugellagern oder einer Trockengleitlagerung erhältlich. Die Seilrolle ist über ein Scharnier schwenkbar gelagert und kann somit Seilwanderungen ausgleichen. Die aus VA gefertigte Seilrolle rollt auf einer geschliffenen Edelstahlachse ab. Im Handbetrieb hat die Seilrolle eine Triebwerkgruppe von 1Bm/3m. Im Kraftbetrieb entspricht die Triebwerkgruppe 1Am/4m. Sowohl Rollenbock wie auch die Seilrolle sind aus Edelstahl (Werkstoff 1.4301) hergestellt. Das Rillenprofil ist gedreht und entspricht DIN 15061.

Seilrolle VSE für Drahtseilumlenkung, gleitgelagert (1506...G) oder kugelgelagert (1506...K)

Seil Ø [mm]	Traglast [kg]	Gleitlager		Kugellager		Abmessungen [mm]											Gewicht [kg]
		Typ	Preis* [EUR]	Typ	Preis* [EUR]	D1	D2	R	A	B	E	F	H	J	G	ØL
4 - 5	150	1507.01G	590,48	1507.01K	647,35	100	80	4,8	155	125	130	100	112	32	10	10	5
5 - 8	500	1507.02G	687,28	1507.02K	744,15	150	126	6,5	225	165	200	140	145	35	10	12	7
6 -10	1000	1507.03G	784,08	1507.03K	859,10	200	166	5,3	250	180	225	115	177	47	12	14	13

Hintereinander angeordnete Rollenböcke ermöglichen das Umlenken des Seils in jede erdenkliche Richtung.
