ECO-Jack Maschinenheber XR-/SX-Serie

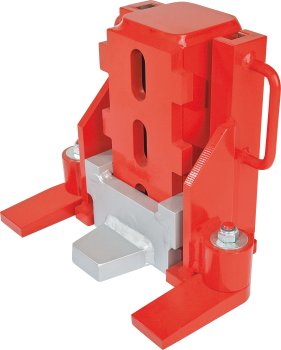

ECO-Jack Maschinenheber EJ230-3XR
ECO-Jack Maschinenheber EJ500-3XR Rückansicht
EJ500-3XR Rückansicht
ECO-Jack Maschinenheber EJ500-3XR mit Positionierwagen PW500
EJ500-3XR mit
Positionierwagen PW500


Hebegeräte der ECO-Jack XR-Serie benötigen im Gegensatz zur ECO-Jack S-Serie eine externe Pumpe zum Betrieb und verfügen über ein integriertes Federrückzugsystem. Dieses vereinfacht und beschleunigt das Arbeiten unter beengten Bedingungen und beim Einsatz mehrerer Maschinenheber. Die kompakte Bauweise ohne Pumpe führt zu einer Gewichtsreduktion um bis zu 30% und ermöglicht bei einfacher Handhabung so den optimalen Einsatz unter Extrembedingungen. Durch externe Pumpen wird die gleichzeitige Bedienung an mehreren ECO-Jack XR-Serie und SX-Serien Maschinenhebern durch eine Person möglich. Die ECO-Jack SX-Serie wird im Unterschied zur baugleichen XR-Serie ohne Federrückzugsystem und mit 520 bar Druck betrieben.

XR-Serie mit
Federrückzugsystem
ECO-Jack Maschinenheber EJ45-4XR im Einsatz ECO-Jack Maschinenheber EJ100-3XR im Einsatz ECO-Jack Maschinenheber EJ150-3XR im Einsatz ECO-Jack Maschinenheber EJ230-3XR im Einsatz ECO-Jack Maschinenheber EJ300-3XR im Einsatz ECO-Jack Maschinenheber EJ500-3XR im Einsatz
Typ EJ45-4XR EJ100-3XR EJ150-3XR EJ230-3XR EJ300-3XR EJ500-3XR
Traglast kg 4.500 10.000 15.000 23.000 30.000 50.000
Arbeitsdruck bar 700 700 700 700 700 700
Ansetzhöhe [Amin] mm 15 20 25 30 30 35
Verstellbarkeit [Amax] mm 4x58 3x91 3x97 3x100 3x100 3x125
Hubhöhe [HH] mm 133 155 155 155 155 155
Maße [LxBxH] mm 161x228x252 194x277x283 245x328x316 278x387x330 278x387x330 375x540x405
Gewicht kg 13,5 23 40 61 62 165
Artikel-Nr. 01.045.41.01 01.100.31.01 01.150.31.01 01.230.31.01 01.300.31.01 01.500.31.01
Preis*/Stück EUR 722,00 1.059,25 1.596,00 2.137,50 2.945,00 auf Anfr.
/HTS/Maschinenheber/Maschinenheber_XR_SX.php
Typ Preis
ECO-Jack Maschinenheber EJ45-4XRTragkraft 4500 kg
Hub: 133 mm, Eigengewicht 13.5 kg
722,00 EUR
ECO-Jack Maschinenheber EJ100-3XRTragkraft 10000 kg
Hub: 155 mm, Eigengewicht 23 kg
1.059,25 EUR
ECO-Jack Maschinenheber EJ150-3XRTragkraft 15000 kg
Hub: 155 mm, Eigengewicht 40 kg
1.596,00 EUR
ECO-Jack Maschinenheber EJ230-3XRTragkraft 23000 kg
Hub: 155 mm, Eigengewicht 61 kg
2.137,50 EUR
ECO-Jack Maschinenheber EJ300-3XRTragkraft 30000 kg
Hub: 155 mm, Eigengewicht 62 kg
2.945,00 EUR
ECO-Jack Maschinenheber EJ500-3XRTragkraft 50000 kg
Hub: 155 mm, Eigengewicht 165 kg
EUR
ECO-Jack Maschinenheber EJ250-3SXTragkraft 25000 kg
Hub: 140 mm, Eigengewicht 60 kg
1.467,75 EUR


SX-Serie ohne
Federrückzugsystem
ECO-Jack Maschinenheber EJ60-3SX im Einsatz ECO-Jack Maschinenheber EJ100-3SX im Einsatz ECO-Jack Maschinenheber EJ150-3SX im Einsatz ECO-Jack Maschinenheber EJ250-3SX im Einsatz
Typ EJ60-3SX EJ100-3SX EJ150-3SX EJ250-3SX
Traglast kg 6.00 10.000 15.000 25.000
Arbeitsdruck bar 520 520 520 520
Ansetzhöhe [Amin] mm 15 20 25 30
Verstellbarkeit [Amax] mm 4x58 3x75 3x97 3x100
Hubhöhe [HH] mm 140 140 140 140
Maße [LxBxH] mm 161x228x252 194x277x250 245x328x316 278x387x330
Gewicht kg 13 22 38 60
Artikel-Nr. 01.060.41.03 01.100.31.03 01.150.31.03 01.250.31.03
Preis*/Stück EUR 536,75 760,00 1.097,25 1.467,75

Abmessungen der Maschinenheber XR-SX


Technische Zeichnung der ECO-Jack
