Elektroseilwinde Figur 45/10 E

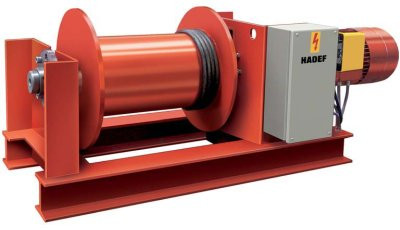

Elektroseilwinde Figur 45/10 E
Die abgebildete und in der Tabelle aufgeführte Winde ist eine Zugwinde. Soll die Winde zum Heben und Senken eingesetzt werden, ist eine Seilhubbegrenzug und eine Schützsteuerung erforderlich.
Mit der Figur 45/10 wurde eine klassische Montagewinde nach dem neuesten Stand der Technik entwickelt. Ihr einfacher klarer Aufbau ermöglicht ein optimales Preis/Leistungsverhältnis. Die robuste Konstruktion der Winde und große Seilaufnahmen schaffen eine solide Basis für eine Vielzahl von Einsatzmöglichkeiten. Für den individuellen Einsatzfall ist die Winde mit einer umfangreichen Auswahl an Zusatzeinrichtungen aufrüstbar. Standardmäßig wird ein platzsparendes aussenliegendes Planetengetriebe verbaut, das die Leistung des Drehstrommotors linear und mit hohem Wirkungsgrad auf die Seiltrommel überträgt. Die Winde wurde nach der Triebwerksgruppe 1Bm ausgelegt, läßt sich aber durch die Wahl anderer Antriebskomponenten mühelos zu einem wahren Krafprotz mit einer Triebwerkgruppe 2m aufrüsten. Als Hubwinde ist ein Getriebeendschalter und eine damit erforderliche Schützsteuerung zu ergänzen. Die Trommel bzw. Seilführung kann durch Rillung, Trennsteg, Schlaffseilschalter und Andruckrolle modifiziert werden. Pneumtische, hydraulische oder explosionsgeschützte Antriebe sind ebenfalls optional erhältlich. Zudem läßt sich die Winde aus der Ferne per Funk steuern, sollte dieses Feature hinzugezogen werden. Das Zubehör ist sehr umfangreich und wird im Weiteren unten aufgelistet.

Seilzug-
fähig-
keit in
erster Lage
Seilge-
schwindig-
keit in
erster Lage
Seil-Ø Motor-
leis-
tung
Seilaufnahme Ge-
wicht
ohne
Seil
Preis *
ohne
Steuerung
(2)
Zusatzausrüstungen
1. Lage Insges. Stufenlose
Seilgeschwindig-
keitsregelung 2)
Gerillte
Seil-
trommel
Ausrück-
kupplung
daN (kg) m/min mm kW m m kg EUR EUR EUR EUR
2000 14/3,5 10 1,4/5,5 20 135 260 6.957,00 2.700,00 805,00 2.450,00
23/5,5 2/8,5 315 7.839,00 3.450,00
35/8,5 2,5/12 370 8.487,00 4.030,00
3200 9/2 12 1,4/5,5 23 160 310 8.181,00 2.700,00 1.380,00 2.520,00
12,5/3 2/8,5 335 9.045,00 3.450,00
19/4,5 2,5/12 425 9.927,00 4.030,00
4000 6/1,5 13 1,4/5,5 22 150 280 8.280,00 2.700,00 1.730,00 2.840,00
11/2,5 2/8,5 310 9.360,00 3.450,00
14/3,5 2,5/12 400 10.107,00 4.030,00
5000 5/1 14 1,4/5,5 25 165 390 10.368,00 2.700,00 1.980,00 3.170,00
8/2 2/8,5 445 11.025,00 3.450,00
12/3 2,5/12 510 11.520,00 4.030,00
6300 4/1 16 1,4/5,5 20 155 425 14.319,00 2.700,00 2.350,00 4.260,00
7/1,7 2/8,5 500 15.003,00 3.450,00
10/2,5 2,5/12 560 15.984,00 4.030,00
8000 3,5/1 18 1,4/5,5 22 155 640 16.524,00 2.700,00 2.590,00 4.790,00
5,5/1,3 2/8,5 675 17.199,00 3.450,00
7,5/1,9 2,5/12 740 18.198,00 4.030,00
10000 2,5/0,7 20 1,4/5,5 22 155 670 17.865,00 2.700,00 2.960,00 6.200,00
4/1 2/8,5 705 18.738,00 3.450,00
6/1,5 2,5/12 770 19.674,00 4.030,00
12500 2,2/0,6 22 1,4/5,5 22 160 750 22.014,00 2.700,00 3.200,00 8.540,00
3,5/0,3 2/8,5 820 23.364,00 3.450,00
4,5/1,2 2,5/12 900 25.353,00 4.030,00
16000 1,8/0,5 25 1,4/5,5 22 160 1080 26.010,00 2.700,00 3.680,00 9.580,00
2,5/0,6 2/8,5 1125 26.442,00 3.450,00
3,5/0,9 2,5/12 1200 27.540,00 4.030,00
20000 2,1/0,5 28 2/8,5 22 160 1120 30.852,00 3.450,00 3.930,00 10.120,00
3/0,8 2,5/12 1250 33.048,00 4.030,00


Zubehör


Prospekt Seilwinde Figur 45/10 E
Porspekt
  • Gerillte Seiltrommel
  • Zweite Bremse als Sicherheitsbremse
  • Seilandrückrolle
  • Seilwickelvorrichtung
  • Schlaffseilschaltung
  • Trommelfreischaltung
  • Trennsteg und/oder 2.Seilbefestigung auf der Trommel
  • Winkelgetriebe
  • Reservehandantrieb
  • Betriebsstundenzähler
  • Seilwegbegrenzungsschalter
  • Andere Geschwindigkeiten, Seilaufnahmen und Spannungen
  • Funksteuerung
  • Schützsteuerung
  • Stufenlose Seilgeschwindigkeit
  • Schutzart IP 66
  • Druckluftantrieb
  • Hydraulikantrieb
  • Ex-Ausführung

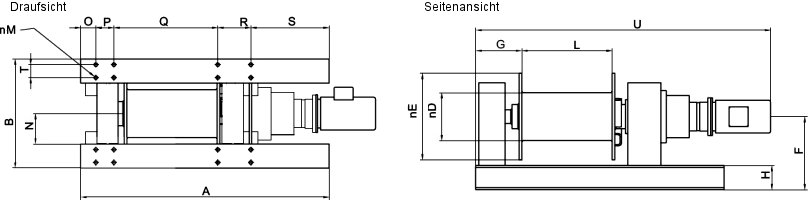

Abmessungen für Winden in Triebwerksgruppe 1Bm



Skizze Hadef Elektroseilwinde Figur 45/10 E

Seilzugfähig-
keit 1.Lage
Leistung
Motor
Hauptmaße in mm
daN kW A B D E F G H L M N O P Q R S T U
2000 1,5/5,5 1450 544 133 300 320 215 120 530 13 172 70 100 700 100 480 56 1550
2/8,5 1660
2,5/12 1820
3200 1,5/5,5 1450 544 159 300 320 215 120 610 13 172 70 100 700 100 480 56 1750
2/8,5 1760
2,5/12 1955
4000 1,5/5,5 1450 544 178 350 370 215 120 580 13 172 70 100 700 100 480 56 1630
2/8,5 1700
2,5/12 1890
5000 1,5/5,5 1530 620 203 400 370 204 120 610 17 190 90 75 700 75 380 70 1730
2/8,5 1750
2,5/12 1940
6300 1,5/5,5 1530 620 219 400 370 204 120 610 17 190 90 75 700 75 380 70 1680
2/8,5 1780
2,5/12 1950
8000 1,5/5,5 1550 724 254 460 485 301 160 600 23 202 100 120 690 250 520 86 1910
2/8,5 1970
2,5/12 2160
10000 1,5/5,5 1550 724 279 550 485 301 160 600 23 202 100 120 690 250 520 86 1910
2/8,5 1970
2,5/12 2160
12500 1,5/5,5 1550 724 318 575 485 301 160 600 23 202 100 120 690 250 520 86 1960
2/8,5 2060
2,5/12 2240
16000 1,5/5,5 1850 1000 356 650 595 378 220 600 25 280 150 200 700 200 600 120 2130
2/8,5 2230
2,5/12 2400
20000 2/8,5 1850 1000 394 725 595 378 220 600 25 280 150 200 700 200 600 120 2300
2,5/12 2500
