Elektroseilwinde Liftboy 43/86 E

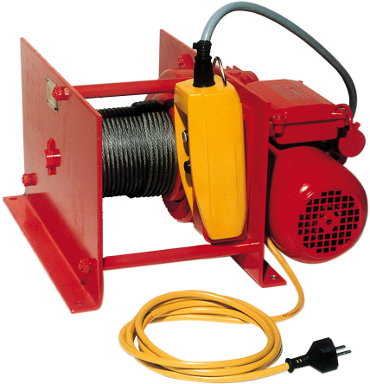

Liftboy 43/86E

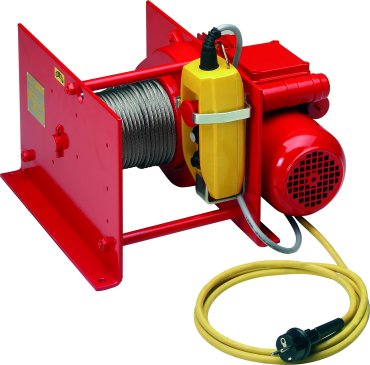

Figur 43/86 E Wechselstrom komplett
Der Liftboy ist eine Allzweckwinde, die mit einem sehr umfangreichen Ausstattungsangebot äußerst vielseitig eingesetzt werden kann. Aufgrund des um 90° abgewinkelten Antriebs baut die Winde extrem kompakt auf kleinstem Raum. Zudem sind die verbauten Komponenten qualitativ hochwertig und geschickt aufeinander abgestimmt. Mit diesem Baukastenprinzip lassen sich unzählige Varianten für die unterschiedlichsten Anwendungen zusammenstellen. Es gibt die Winde standardmäßig sowohl in einer Wechselstrom- als auch Drehstromvariante. Auch sind Komplettlösungen mit 30 m Seil und Haken, sowie einem Steuerschalter als Hängetaster mit 1 m Steuerkabel und 3 m Stromanschlußkabel erhältlich. Winden ab 1000 daN Seilzugkraft werden serienmäßig mit einer elektrischen Überlastsicherung ausgestattet. Zusätze wie die Rillung der Trommel, schnellere oder zwei unterschiedliche Seilgeschwindigkeiten, ein Trennsteg für den Zweiseilbetrieb oder größere Trommeln um längere Seile aufzunehmen sind aus dem Lieferprogramm der Fa. Hadef auszuwählen. Auch eine Ausrückkupplung um das Getriebe von der Trommel abzukuppeln, damit das Seil von Hand abgetrommelt werden kann, ist ohne weiteres realisierbar. Erforderlich für Hubanwendungen läßt sich die Winde mit einem Hub- und Senkbegrenzer ausrüsten, mit dem man ein ungewolltes Überfahren der Endlagen vermeidet. Hierfür ist dann eine Schützsteuerung einzuplanen die im Standard noch nicht enthalten ist. Im Ausnahmefällen kann die Winde mit einer Funksteuerung ausgerüstet werden und so auch aus der Entfernung bedient werden. Für den Sanftanlauf oder kleinste Hubgeschwindigkeiten steht ein Frequenzumrichter zur Verfügung. Die Winde ist nach Schutart IP 54 gekapselt und somit gegen Eindringen von Staub und Spritzwasser geschützt.

/Hadef/ESeilwinde/Liftboy_43_86E.php
Typ Preis
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 HzTraglast 125 kg
Seilgeschwindigkeit 8.0 m/min, max. Hub 32 m, Seildrm. 4 mm
1.368,50 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 HzTraglast 250 kg
Seilgeschwindigkeit 5.0 m/min, max. Hub 35 m, Seildrm. 4 mm
1.530,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 HzTraglast 500 kg
Seilgeschwindigkeit 2.5 m/min, max. Hub 30 m, Seildrm. 6 mm
1.717,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 HzTraglast 1000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 8 mm
2.762,50 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 HzTraglast 2000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 11 mm
4.139,50 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 HzTraglast 3200 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 37 m, Seildrm. 16 mm
5.933,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 Hz kompl.Traglast 125 kg
Seilgeschwindigkeit 8.0 m/min, max. Hub 30 m, Seildrm. 4 mm
1.700,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 Hz kompl.Traglast 250 kg
Seilgeschwindigkeit 5.0 m/min, max. Hub 30 m, Seildrm. 4 mm
1.887,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 Hz kompl.Traglast 500 kg
Seilgeschwindigkeit 2.5 m/min, max. Hub 30 m, Seildrm. 6 mm
2.023,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 Hz kompl.Traglast 1000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 8 mm
3.230,00 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 Hz kompl.Traglast 2000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 11 mm
4.666,50 EUR
Elektroseilwinde Liftboy 43/86 E Drehstrom 400V/50 Hz kompl.Traglast 3200 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 16 mm
6.570,50 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 HzTraglast 125 kg
Seilgeschwindigkeit 8.0 m/min, max. Hub 32 m, Seildrm. 4 mm
1.538,50 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 HzTraglast 250 kg
Seilgeschwindigkeit 5.0 m/min, max. Hub 35 m, Seildrm. 4 mm
1.649,00 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 HzTraglast 500 kg
Seilgeschwindigkeit 2.5 m/min, max. Hub 30 m, Seildrm. 6 mm
1.861,50 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 HzTraglast 1000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 8 mm
3.451,00 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 HzTraglast 2000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 11 mm
4.530,50 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 HzTraglast 3200 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 37 m, Seildrm. 16 mm
EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 Hz kompl.Traglast 125 kg
Seilgeschwindigkeit 8.0 m/min, max. Hub 30 m, Seildrm. 4 mm
1.870,00 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 Hz kompl.Traglast 250 kg
Seilgeschwindigkeit 5.0 m/min, max. Hub 30 m, Seildrm. 4 mm
2.023,00 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 Hz kompl.Traglast 500 kg
Seilgeschwindigkeit 2.5 m/min, max. Hub 30 m, Seildrm. 6 mm
2.261,00 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 Hz kompl.Traglast 1000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 8 mm
3.969,50 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 Hz kompl.Traglast 2000 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 11 mm
5.159,50 EUR
Elektroseilwinde Liftboy 43/86 E Wechselstrom 230V/50 Hz kompl.Traglast 3200 kg
Seilgeschwindigkeit 4.5 m/min, max. Hub 30 m, Seildrm. 16 mm
EUR
Seilzugfähigkeit in 1. Lage kg 125 250 500 1000 2000 3200
Seilgeschwindigkeit in erster Seillage m/min 8 5 2,5 4,5 4,5 4,5
Seilgeschwindigkeit in oberster Seillage m/min 11 7 4 6 6 1) 5,5
Seil Ø mm 4 4 6 8 11 16
Seilaufnahme in 1. Lage 2) m 6,4 7,1 5,7 8,4 8,0 9,0
Seilaufnahme insgesamt 2) m 32 35 30 30 30 37
Gewicht ohne Seil kg 25 35 38 53 150 -
Hintergrundbild Preis Drehstrom 400 V/50 Hz EUR 1.368,50 1.530,00 1.717,00 2.762,50 4.139,50 5.933,00
Drehstrom 400 V/50 Hz Kompl. 3) EUR 1.700,00 1.887,00 2.023,00 3.230,00 4.666,50 6.570,50
Wechselstrom 230 V/50 Hz EUR 1.538,50 1.649,00 1.861,50 3.451,00 4.530,50 -
Wechselstrom 230V/50Hz Kompl. 3) EUR 1.870,00 2.023,00 2.261,00 3.969,50 5.159,50 -
Bedienungsanleitung zur Elektroseilwinde Lift-Boy Figur 43/86
Bedienungsanl.
Flyer zur Elektroseilwinde Lift-Boy Figur 43/86
Flyer

Zusätzlich lieferbar
  • Ausrückkupplung zum Abziehen des unbelasteten Seiles (außer bei 125 daN)
  • Gerillte Seiltrommel
  • Gerillte Seiltrommel und Seilwegbegrenzungsschalter
  • Steuerschalter als Hängetaster oder für Wandmontage
  • Notendschalter zur externen Montage
  • Andere Spannungen und Frequenzen
  • Funksteuerung
  • Frequenzsteuerung
  • Schützsteuerung (42 V Steuerspannung)
  • Elektrische Überlastsicherung 125 kg - 990 kg

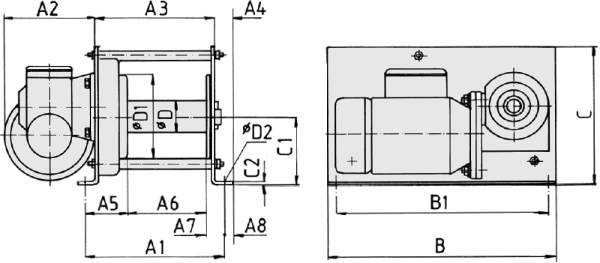

Abmessungen


Skizze Hadef Liftboy Figur 43/86 E

Seilzug-
fähgikeit
A1 A24) A3 A46) A5 A6 A7 A8 B5 B15) C C1 C2 D D1 D2
daN mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm
125 205 165
(195)
171 35
(237)
43 135 27 13 405
(230)
375
(200)
215 140 4 60 130 9
250 260 165
(195)
222 34
(237)
78 150 32 15 405 375 250 140 6 60 150 11
500 260 165
(195)
222 34
(237)
82 145 33 15 405 375 250 140 6 76 150 11
990 345 216
(240)
289 45
(300)
97 200 48 17 575 535 270 155 10 108 180 13
1000 345 216
(240)
289 45
(300)
97 200 48 17 575 535 270 155 10 108 180 13
2000 440 216
(240)
358 61
(300)
171 200 69 20 600 550 385 171 15 146 245 17
4) Maße und Daten bei Ausführung in Wechselstrom
5) Maße beziehen sich auf das Seitenschild Lagerseite
6) Maße bei Ausführung mit Seilwegbegrenzugsschalter
