Seilrollenbock Figur 108/99

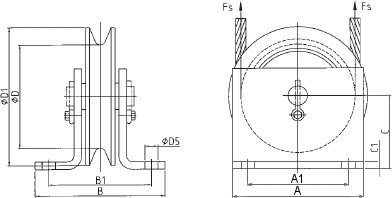

Drahtseilbock Figur 108/99 Skizze zum Drahtseilbock Figur 108/99

Der Seilrollenbock Figur 108/99 wird von zwei dicken und steifen um 90° abgewinkelten Blechen gestützt. Die Bleche verfügen über je 2 Bohrungen mittels derer der Bock einfach und leicht montiert werden kann. Die gedrehte Seilrolle ist auf dem stabilen Bolzen mit Wälzlagerung gelagert. Durch die äußerst steife Konstruktion dieses Rollenbocks, sind keine Bolzen oder Stege erforderlich, die die Seitenbleche stützen müssten. Aus diesem Grund gibt es keine baulichen Hindernisse die den Seilabgang in jegliche Richtung versperren würden. Somit ist ein freies Auflegen und Ablenken des Seils in alle Richtungen gewährleistet. Ein Seilverschleiß wird bei dieser Rolle durch eine qualitativ hochwertige Oberfläche deutlich reduziert.
Sonder-Rillungen oder Werkstoffe sind auf Anfrage möglich. Auch lassen sich Bügel am Rollenbock nachrüsten, die ein Abspringen des Seils von der Rolle verhindern.

Rollenböcke nach den Bestimmungen der DGUV Vorschrift 54

/Hadef/Rollenbock/Drahtseilbock.php
Typ Preis
Seilrollenbock Figur: 108/99 025max. Seillast 250 kg
für Seil 6 mm
162,00 EUR
Seilrollenbock Figur: 108/99 05max. Seillast 500 kg
für Seil 9 mm
171,00 EUR
Seilrollenbock Figur: 108/99 10max. Seillast 1000 kg
für Seil 13 mm
225,00 EUR
Seilrollenbock Figur: 108/99 20max. Seillast 2000 kg
für Seil 18 mm
328,50 EUR
Seilrollenbock Figur: 108/99 32max. Seillast 3200 kg
für Seil 23 mm
544,50 EUR
Seilrollenbock Figur: 108/99 50max. Seillast 5000 kg
für Seil 27 mm
886,50 EUR
Typ Seil Ø max. Zuglast TrwGr
FEM
Abmessungen in mm Gewicht Preis *
mm kg A A1 B B1 C C1 ØD ØD1 ØD5 kg EUR
108/99-025 6 250 1Em 80 60 86 66 60 5 60 85 9 1,4 162,00
108/99-05 9 500 1Em 110 80 127 97 71 6 90 125 13 3,7 171,00
108/99-10 13 1000 1Em 170 130 162 127 95 10 135 180 17 10,2 225,00
108/99-20 18 2000 1Em 210 160 216 166 125 15 185 240 21 23,8 328,50
108/99-32 23 3200 1Em 270 210 252 192 155 15 230 300 25 44 544,50
108/99-50 27 5000 1Em 320 260 294 234 185 20 280 360 32 75 886,50
