Handwinde WH 2SB, WH 5SB, WH 7SB

gemäß DGUV Regel 17 (früher BGV C1)

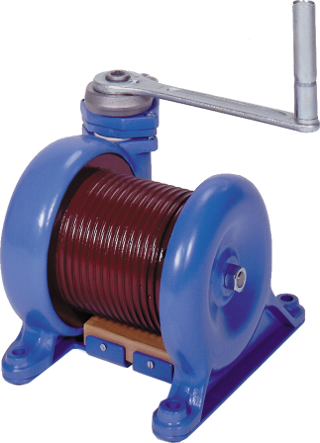

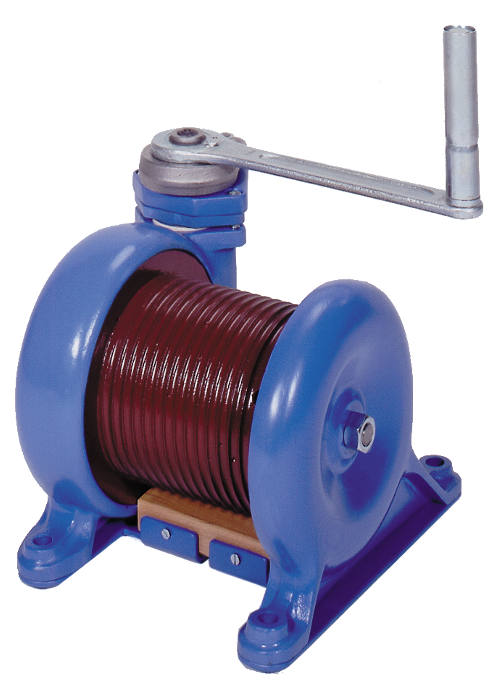

Handwinde WH 2 SB gr nach BGV C1
Die Wandseilwinde WH-SB entspricht der DGUV Regel 17 (BGV C1). Mit ihr dürfen Lasten über den Köpfen von Personen gehoben oder gesenkt werden. Sie verfügt über Bauteile und mechanische Einrichtungen, die den Umgang mit ihr sicher und verlässlich machen. So sind immer zwei Bremsen im Eingriff, von denen beide unabhängig voneinander agieren. Sollte die Eine ausfallen, greift die Andere. Die verbauten Komponenten wurden mit einem hohen Sicherheitsfaktor berechnet, so dass ein Materialbruch unter Nennlast ausgeschlossen werden kann.
Lautsprecher und Scheinwerfer über Bühnen, Weihnachtskränze oder Statuen in Kirchen, Plakate oder Banner in Wandelhallen, schwebende Lasten in öffentlichen Bereichen; mit dieser Winde wird vieles möglich was mit normalen Winden nach DGUV Regel 54 nicht erlaubt ist.
Die Winde vom Typ WH-SB lässt sich optional mit einer längeren Trommel ausstatten, wodurch eine größere Seilaufnahme ermöglicht wird. Auch mehrere Seilabgänge lassen sich so realisieren, beispielsweise um eine Traverse abzuhängen an der Banner oder Scheinwerfer befestigt werden. Die Traglast der Winde würde dann auf die Anzahl der Seile verteilt werden.
Auch kann bei Bedarf, in Abhängigkeit zur Tragkraft, der Seildurchmesser frei gewählt werden. Hierfür müsste dann die Rillung der Seiltrommel angepasst werden.
Die Winde wird so an der Wand montiert, dass der Seilabgang senkrecht nach oben verläuft. Aufgrund der Ölschmierung ist eine andere Einbaulage nicht möglich.

Typ Tragkraft max. Hub Seil-Ø Triebwerksgr. Trommel-Ø Hub pro Kurbelumdrehung Gewicht Preis *
WH 2 SB 250 kg 3,5 m 6 mm 2m/M5 110 mm 20 mm 12,0 kg 994,40 EUR
WH 5 SB 450 kg 5,0 m 8 mm 2m/M5 142 mm 26 mm 22,0 kg 1.183,16 EUR
WH 7 SB 600 kg 7,5 m 9 mm 2m/M5 165 mm 20 mm 40,0 kg 1.461,46 EUR


Mindestlast für sichere Funktion der Lastdruckbremse
Die beiden unabhängig voneinander arbeitenden Lastdruckbremsen sind hintereinander auf der Antriebsachse angeordnet. Sie treten in Funktion wenn die Handkurbel in Ruhestellung steht und das Seil an der Trommel belastet ist. Ein leichtes Ziehen am Seil reicht aus um die Bremsen zu schließen.

Seilbetrieb
Die Trommel ist gerillt. Das Seil darf nur einlagig gewickelt werden. Das Andrucksystem verhindert ein Schlaffseil auf der Trommel beim Absetzen der Last.

Maßblätter und Bedienungsanleitungen

Seilwinde WH 2 S
Maßblatt Handseilwinde WH2SB
Maßblatt WH2SB
DGUV Vorschrift 17
Maßblatt Handseilwinde WH2SB Lx
Maßblatt WH2SB-Lx
mit langer Trommel
Bedienungsanleitung Seilwinde WH2SB
Bed.-Anl. WH2SB

Seilwinde WH 5 S
Maßblatt Handseilwinde WH5SB
Maßblatt WH5SB
DGUV Vorschrift 17
Maßblatt Handseilwinde WH5SB Lx
Maßblatt WH5SB-Lx
mit langer Trommel
Bedienungsanleitung Seilwinde WH5SB
Bed.-Anl. WH5SB

Seilwinde WH 7 S
Maßblatt Handseilwinde WH7SB
Maßblatt WH7SB
DGUV Vorschrift 17
Maßblatt Handseilwinde WH7SB Lx
Maßblatt WH7SB-Lx
mit langer Trommel
Bedienungsanleitung Seilwinde WH7SB
Bed.-Anl. WH7SB


Zubehör


Verzinktes Stahldraht-Seil

Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4

Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil
verzinkt und flexibel
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 6 mm 36,30 50,60 64,90 79,20 93,50 107,80 122,10 136,40 150,70 165,00
Seil-Ø 7 mm 39,16 55,66 72,16 88,66 105,16 121,66 138,16 154,66 171,16 187,66
Seil-Ø 8 mm 49,61 68,31 87,01 105,71 124,41 143,11 161,81 180,51 199,21 217,91
Seil-Ø 9 mm 55,33 77,88 100,43 122,98 145,53 168,08 190,63 213,18 235,73 258,28

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 6 mm Ø 8 mm Ø 10 mm

Edelstahl-Seil

Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4

Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar. Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität. Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.

Niro-Windenseil
flexibel
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR
5 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
Seil-Ø 6 mm 74,47 113,52 152,57 191,62 230,67 269,72 308,77 347,82 386,87 425,92
Seil-Ø 8 mm 109,01 171,16 233,31 295,46 357,61 419,76 481,91 544,06 606,21 668,36
Seil-Ø 10 mm 142,01 237,16 332,31 427,46 522,61 617,76 712,91 808,06 903,21 998,36

Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional
Ø 6 mm Ø 8 mm Ø 10 mm
