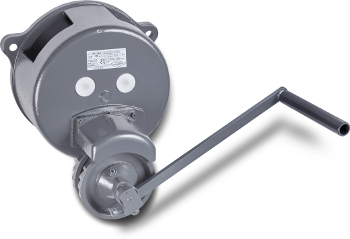

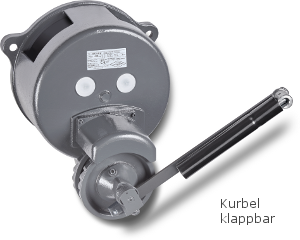

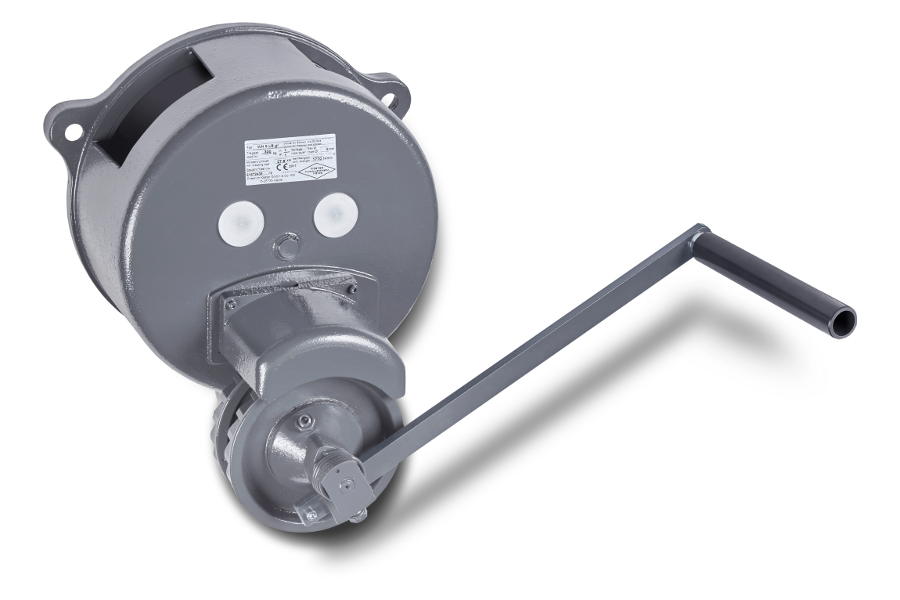

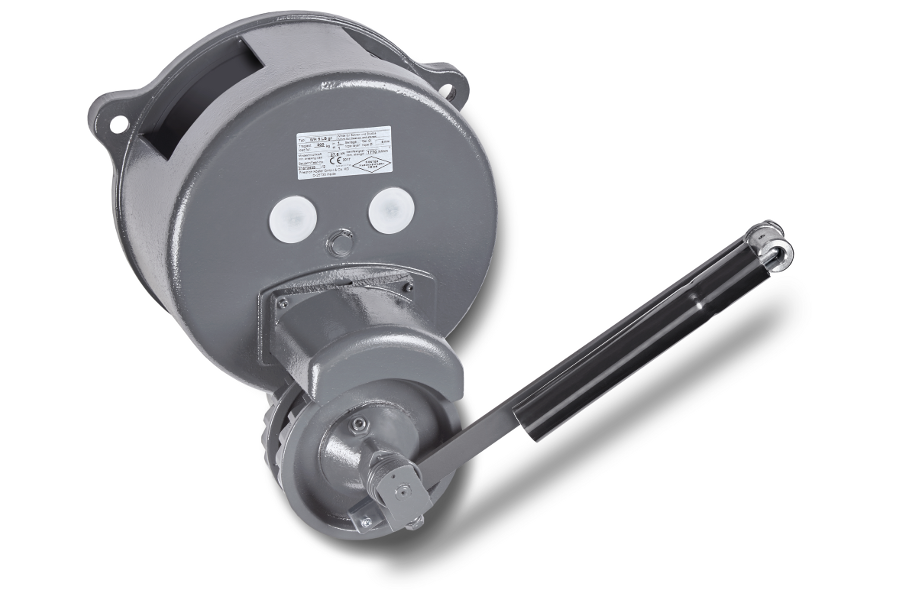

Handwinde WH 5 LB gr gemäß DGUV Regel 17 früher BGV C1
Die Wandwinde WH-5-LB-gr wurde als Theaterwinde gemäß DGUV Regel 17 (BGV C1) nach den höchsten Sicherheitsvorkehrungen konstruiert und gebaut.
Ihr äußerst windungssteifes Gußgehäuse wurde für die Wandmontage konzipiert. Typische Einsatzorte sind Theater, Bühnen, Kirchen oder Orte
mit Publikumsverkehr in denen Hubvorgänge unter Last erforderlich sind.
Beim Betätigen der Kurbel, wird
die Last geräuschlos angehoben oder abgesenkt. Geräuschlos, weil sich die Sperrklinken während des Hubs abheben. Ein wichtiges Kriterium für
beispielsweise szenisch bedingte Hubvorgänge während Voranstaltungen. Wird die Kurbel angehalten, bleibt die
Last an Ort und Stelle hängen und das mit einem Sicherheitsfaktor von mindestens 10. Hierfür sorgen 2 unabhängig voneinander arbeitende Bremsen, eine
hohe Sicherheit bei der Auslegung der Getriebe- und Gehäuseteile und einem drehungsarmen Seil mit hoher Bruchfestigkeit. Aus diesem Grund darf die
Handwinde mit einer hohen Triebwerksgruppe eingestuft werden und garantiert somit für eine sehr hohe Standfestigkeit.
Die Winde besticht mit einem außerordentlich großen Hub per Kurbelumdrehung von 81 mm und dies bei einer max. Handkraft an der Kurbel von nur 12 kg.
Schmiernippel erleichtern die Wartung und Instandhaltung. Die Getriebe- und Lagerschmierung durch Fett ermöglicht das Anbringen der Winde in jeder
gewünschten Stellung an der Wand. Durch das Drehen der Winde ist es möglich den Seilabgang in jeder beliebigen Richtung entlang der Wand zu realisieren.
Typ |
Tragkraft |
max. Hub |
Seil-Ø |
Triebwerksgr. |
Trommel-Ø |
Hub pro Kurbel- umdrehung |
Gewicht |
Preis * |
WH 5LBgr 100 |
100 kg |
7,7 m |
4 mm |
2m/M5 |
178 mm |
81 mm |
48,0 kg |
1.314,50 EUR |
WH 5LBgr 180 |
180 kg |
6,3 m |
5 mm |
2m/M5 |
178 mm |
81 mm |
48,0 kg |
1.314,50 EUR |
WH 5LBgr 300 |
300 kg |
6,0 m |
6 mm |
2m/M5 |
178 mm |
81 mm |
48,0 kg |
1.314,50 EUR |
* exkl. MwSt. zzgl. Versandkosten
Bedienungsanl.
Mindestlast für sichere Funktion der Lastdruckbremse
Die beiden unabhängig voneinander arbeitenden Lastdruckbremsen sind hintereinander auf der Antriebsachse angeordnet. Sie treten in Funktion wenn
die Handkurbel in Ruhestellung steht und das Seil an der Trommel belastet ist. Ein leichtes Ziehen am Seil reicht aus um die Bremsen
zu schließen.
Seilbetrieb
Die Trommel ist gerillt. Das Seil darf nur einlagig gewickelt werden. Die Andruckrolle verhindert ein Schlaffseil auf der Trommel beim Absetzen der Last.
Zubehör
Verzinktes Stahldraht-Seil
Konstruktion: 6 x 19 + FC / Werkstoff: Stahl C7, feuerverzinkt / Norm: EN 12385-4
Biegsames Windenseil mit jeweils 19 Drähten in 6 Litzen um eine Fasereinlage (FC) gelegt. Dieses Seil eignet sich
besonders zum Umlenken und Auftrommeln im Hebezeugbereich. Es findet überall da Anwendung, wo mittels Winden große Lasten
gehoben oder gezogen werden. Das Seil bietet zudem eine gute Abriebfestigkeit und damit eine lange Lebensdauer.
Windenseil verzinkt und flexibel |
Ein Seilende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR |
5 m |
10 m |
15 m |
20 m |
25 m |
30 m |
35 m |
40 m |
45 m |
50 m |
Seil-Ø 4 mm |
33,55 |
45,10 |
56,65 |
68,20 |
79,75 |
91,30 |
102,85 |
114,40 |
125,95 |
137,50 |
Seil-Ø 5 mm |
35,20 |
48,40 |
61,60 |
74,80 |
88,00 |
101,20 |
114,40 |
127,60 |
140,80 |
154,00 |
Seil-Ø 6 mm |
36,30 |
50,60 |
64,90 |
79,20 |
93,50 |
107,80 |
122,10 |
136,40 |
150,70 |
165,00 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Ösenhaken
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional |
Ø 4 mm |
Ø 6 mm |
Edelstahl-Seil
Seil-Konstruktion: 7 x 19 / Werkstoff: 1.4401, AISI 316 / Norm: EN 12385-4
Das Edelstahlseil 7x19 besteht aus 7 Litzen á 19 feinen Drähten. Es ist äußerst biegsam und damit ideal als Windenseil einsetzbar.
Bewegliche, aufgetrommelte oder umgelenkte Seile werden stark auf Biegewechsel beansprucht und bedürfen damit einer großen Flexibilität.
Um die Lebensdauer der Seile zu begünstigen ist auf große Trommel- und Seilscheibendurchmesser zu achten.
Niro-Windenseil flexibel |
Ein Ende mit Kausche und Haken, anderes Ende stumpf. Preise in EUR |
5 m |
10 m |
15 m |
20 m |
25 m |
30 m |
35 m |
40 m |
45 m |
50 m |
Seil-Ø 4 mm |
54,34 |
76,89 |
99,44 |
121,99 |
144,54 |
167,09 |
189,64 |
212,19 |
234,74 |
257,29 |
Seil-Ø 5 mm |
66,22 |
97,02 |
127,82 |
158,62 |
189,42 |
220,22 |
251,02 |
281,82 |
312,62 |
343,42 |
Seil-Ø 6 mm |
74,47 |
113,52 |
152,57 |
191,62 |
230,67 |
269,72 |
308,77 |
347,82 |
386,87 |
425,92 |
Sonderkonfektionierung
Seil beidseitig stumpf oder einseitig mit Kauschenpressung, mit oder ohne Niro-Ösenhaken.
Konfektionierung: Verzinktes Windenseil, flexibel mit Kausche und Haken optional |
Ø 4 mm |
Ø 6 mm |
