Home Auswahl Handpumpe ZPH 1A./...

700 bar


Handpumpe ZPH 1A für einfach- und doppeltwirkende
Zylinder

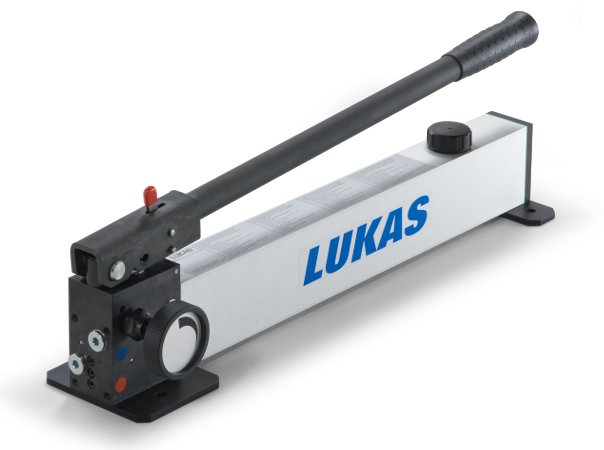

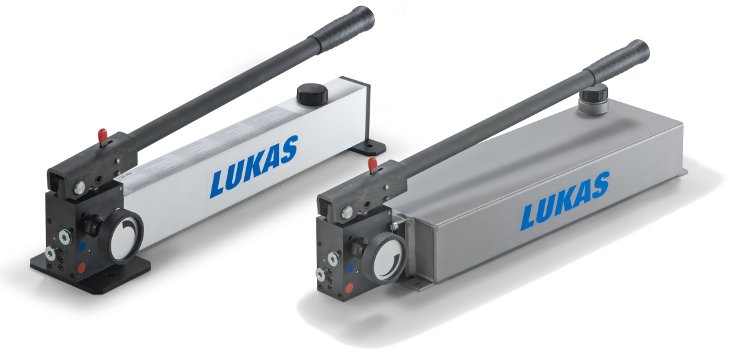

Handpumpe ZPH 1A
Die LUKAS Handpumpen ZPH 1A./... sind robuste und bedienungsfreundliche Zweistufenpumpen mit automatischer Umschaltung vom Niederdruck (ND) in den Hochdruckbereich (HD).
In der Basisversion sind sie zum Antrieb eines einfachwirkenden Zylinders vorgesehen.
Vorteile in der Praxis
  • Hoher ND/HD-Umschaltdruck zum schnellen Ausfahren von Zylindern ohne Last.
  • Modulares Zubehör zur einfachen Nachrüstung auf Betrieb eines doppeltwirkenden oder mehrerer einfachwirkender Zylinder.
  • Feinfühliges Ablassventil zum präzisen Absenken der Last.
  • Horizontal und vertikal (mit Pumpenkopf nach unten) einsetzbar.

/Lukas/Pumpen_700bar/Handpumpe_ZPH_1A_700bar.php
Typ Preis
Handpumpen, zweistufig, PN 700Eigengewicht 7.7 kg
Typ ZPH 1A/1, Nutzmenge 1,1 l, als Anbauversion ohne Standfuss
646,00 EUR
Handpumpen, zweistufig, PN 700Eigengewicht 7.8 kg
Typ ZPH 1AF/1, Nutzmenge 1,1 l, mit stabilem Standfuss
716,00 EUR
Handpumpen, zweistufig, PN 700Eigengewicht 13.1 kg
Typ ZPH 1A/5, Nutzmenge 4,5 l
834,00 EUR
NFP - Zubehör f. Handpumpen ZPH 1A/., Nachrüstsatz FußpumpeEigengewicht 0.8 kg
0,00 EUR
N 4/2 W - Zubehör für Handpumpen ZPH 1A/, ZPH 3/, LH und Fusspumpe LFPEigengewicht 1.4 kg
Nachrüstsatz 4/2-Wegeventil
565,00 EUR
N2W - Nachrüstsatz 2-Wege-VerteilerventilEigengewicht 2.1 kg
370,00 EUR
N4M - Nachrüstsatz Ölverteiler mit Anschlußgewinde für MA 2Eigengewicht 1.2 kg
239,00 EUR
N4M - Nachrüstsatz Ölverteiler mit Anschlußgewinde für MA 2Eigengewicht 4.5 kg
M 18 x 1,5
0,00 EUR
N4M - Nachrüstsatz Ölverteiler mit Anschlußgewinde für MA 2Eigengewicht 4.5 kg
G 1/4
501,00 EUR
MA2 - ManometeranschlüsseEigengewicht 0.15
88,00 EUR
MA3 - ManometeranschlüsseEigengewicht 0.5 kg
127,00 EUR
Nachrüstsatz 4/2-Wegeventil, Typ: N 4/2 WEigengewicht 1.5 kg
Zubehör für Handpumpen ZPH 1A/, ZPH 3/, LH und Fusspumpe LFP
565,00 EUR
Nachrüstsatz 2-Wege-Verteilerventil, Typ: N 2 WEigengewicht 2.1 kg
370,00 EUR
Nachrüstsatz Ölverteiler mit Anschlussgewinde für MA2, Typ: N 4 MEigengewicht 1.4 kg
239,00 EUR
Manometeranschlüsse MA 2Eigengewicht 0.15 kg
88,00 EUR
Manometeranschlüsse MA 3Eigengewicht 0.5 kg
127,00 EUR
Typ Artikel-Nr. Handhebel-
kraft bei
Füll-
menge
Nutz-
menge
Fördermenge/Hub
Niederdruck
Umschaltung
autom. bei
Fördermenge/Hub
Hochdruck
Ge-
wicht
Preis
70 MPa l l cm3 MPa (bar) cm3 kg EUR
ZPH 1A/1 84120/0179 36 kg 1,3 1,1 10 10 (100) 1,6 7,7 646,00
ZPH 1AF/1* 84120/3179 36 kg 1,3 1,1 10 10 (100) 1,6 7,9 716,00
ZPH 1A/5 84120/0180 36 kg 5,2 4,5 10 10 (100) 1,6 13,1 834,00
* ZPH 1AF/1 mit stabilem Standfuß - ZPH 1A/1 als Anbauversion ohne Standfuß

Abmessungen

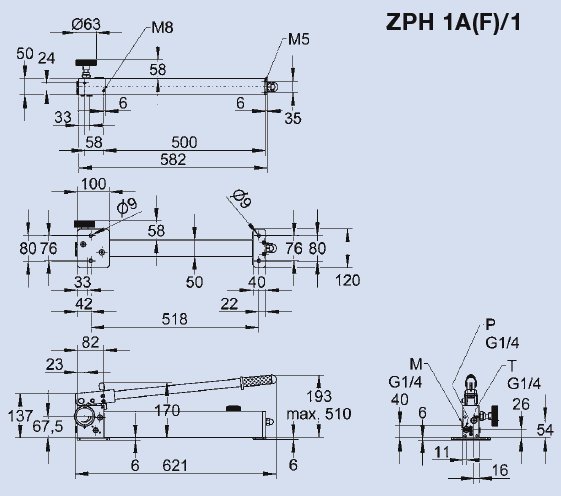

Handpumpe ZPH 1A/1 bzw. 1AF/1 Skizze
Maßskizze:
Handpumpe ZPH 1A/1 und 1AF/1

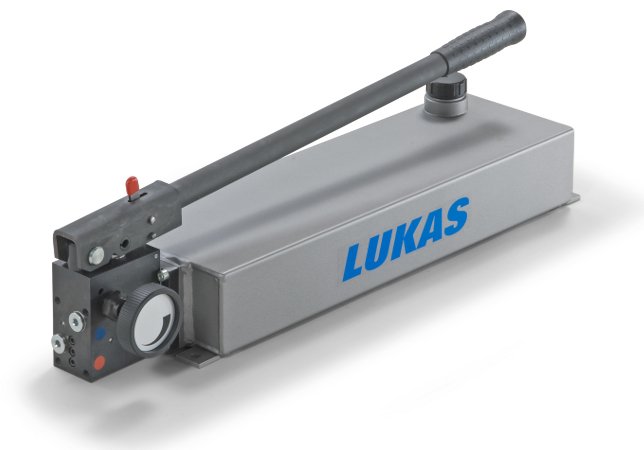

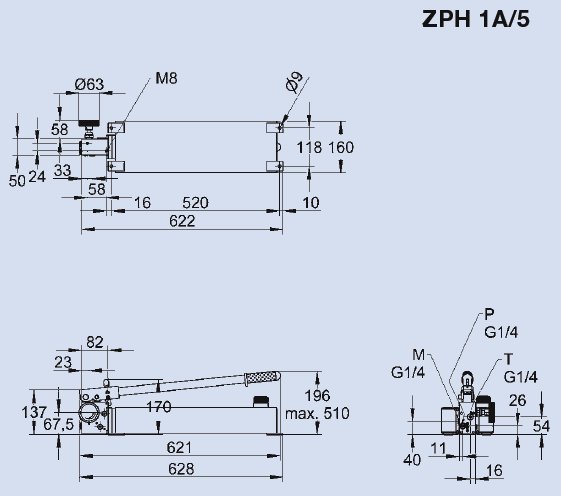

Handpumpe ZPH 1A/5 Skizze
Maßskizze:
Handpumpe ZPH 1A/5

Handpumpenzubehör

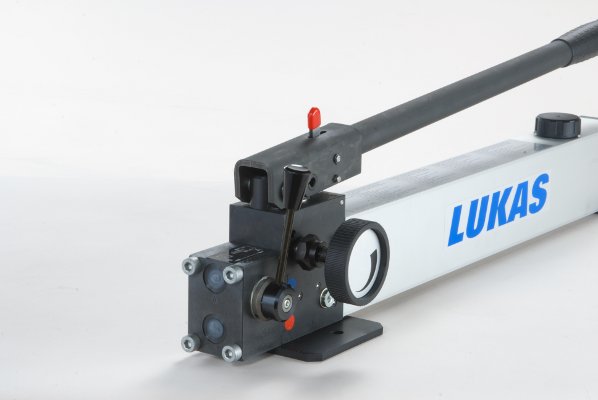

Handpumpenzubehör 4/2-Wegeventil N4/2W
N4/2W - 4/2-Wegeventil

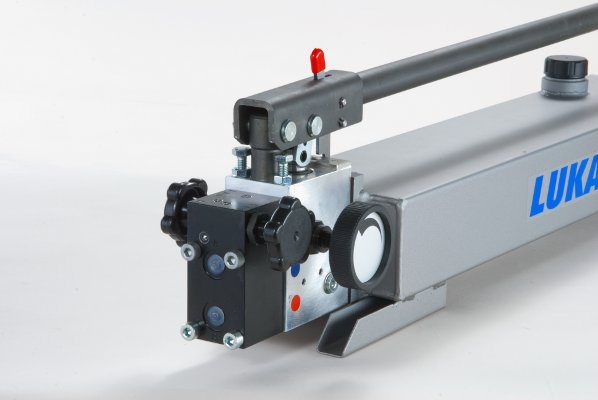

Handpumpenzubehör 2-Wege-Verteilerventil N2W
N2W - 2-Wege-Verteilerventil

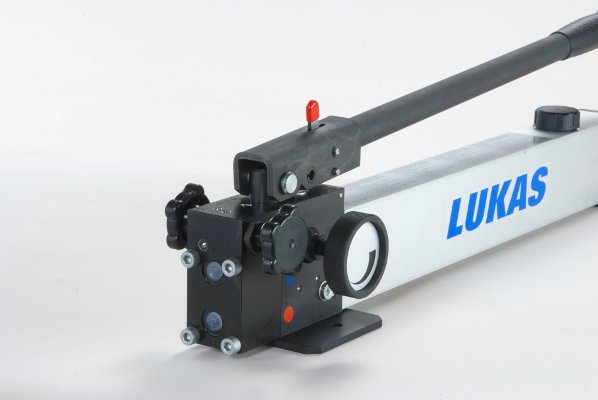

Handpumpenzubehör Ölverteiler mit Manometeranschluß
N4M - Ölverteiler mit Manometeranschluss

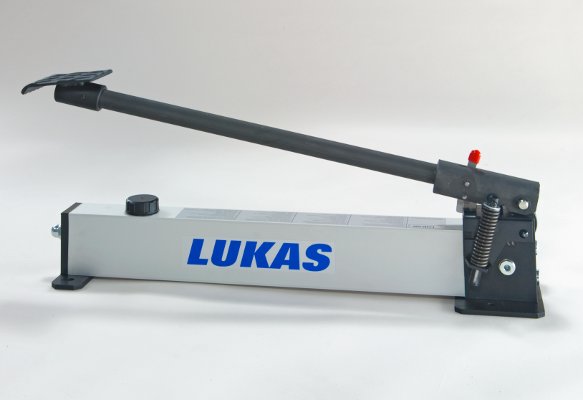

Handpumpenzubehör Bausatz zum Umrüsten der Handpumpe auf Fußbetrieb.
NFP - Bausatz zum Umrüsten der Handpumpe auf Fußbetrieb.

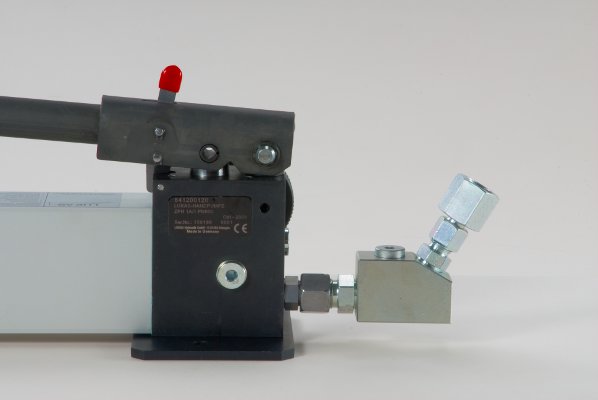

Handpumpenzubehör Manometeranschluss wahlweise 30° bzw. 90°
MA3 - Manometerstellung wahlweise 30°
bzw. 90°

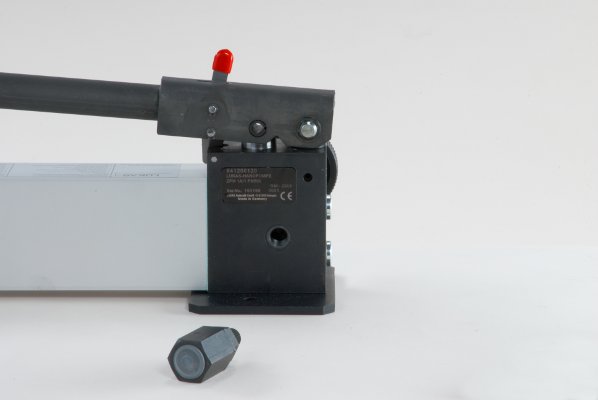

Handpumpenzubehör Manometeranbau seitlich am Pumpenkopf
MA2 - Manometeranbau seitlich am Pumpenkopf

Typ Artikel-Nr. Abmessungen Gewicht Preis
(LxBxH) mm kg EUR
4/2-Wegeventil N4/2W 84111/9848 80 x 50 x 147 1,5 Steuerventil zum Betrieb eines doppeltwirkenden
Zylinders
565,00
2-Wege-Verteilerventil N2W 84148/9903* 115 x 80 x 114 2,1 Verteilerventil zum Betrieb von zwei einfachwirkenden
Zylindern. Die Teilströme können reguliert und
aufeinander abgestimmt werden.
370,00
Ölverteiler mit Manometer-
anschluss N4M
84148/9905* 57 x 54 x 75 1,4 Aufteilen eines Ölstroms in 5 Ströme; z.B. 4
Geräteanschlüsse und 1 Manometeranschluss (MA2).
239,00
Manometeranschluss MA3 84126/5232 0,8 Manometerstellung wahlweise 30° bzw. 90° 127,00
Manometeranschluss MA2 84126/5231 0,15 Manometeranbau seitlich am Pumpenkopf. 88,00
Fußpumpe NFP 84120/2-0001 0,6 Bausatz zum Umrüsten der Handpumpe auf Fußbetrieb. 0,00
* Einbau in Schlauch- bzw. Rohrleitungen möglich
